SUS304CUN A2-100強度保証 六角ナット

SUS304CUN(A2)ステンレスA2-100強度保証 六角ナット

SUS304CUN(A2)ステンレス
A2-100強度保証 六角ナット
ラインナップ

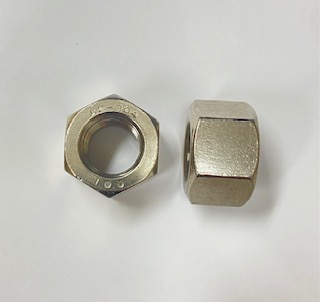

SUS304CUN(A2)A2-100強度保証六角ナットとは?

SUS304CUN(A2)A2-100強度保証六角ナットとは、引張強さ1,000N/mm2の強度があり、
従来のSUS304/SUSXM7より高い強度を実現、さらにSUS316とほぼ同等の応力腐食割れ性をもつ次世代型の高強度ステンレスファスナーです。

強度保証品のため、強度保証が求められる箇所にオススメ!
主にSUS304CUN A2-90/A2-100六角ボルトに合わせて使用されます。

製品規格
JIS B1181 スタイル2
材料
SUS304CUN
表面処理
パシペート



SUS304CUN(A2)ステンレスA2-100強度保証 六角ナット

●A2-100強度とは?

A2-100強度保証六角ボルトとは、1000N/mm²以上の引張力が保証された六角ナットを示します。

現在、実際に流通している一般的な六角ナットの多くは、強度保証がされていない製品になります。

  鋼種区分 代表的な鋼種名 引張力(N/mm²)
A2-100 A2 SUS304CUN 1000

POINT ステンレス製ねじの強度区分とは?

ステンレス製のネジの強度区分は○○-●●(例A2-90)と表します。

左側の部分は鋼種区分を表し、右側は強度区分を表します。

●ステンレス鋼種区分表

鋼種分類 鋼種区分 代表的な鋼種名
オーステナイト系 A1
A2
A3
A4
A5
SUS303
SUS304,SUSXM7
SUS321,SUS347
SUS316,SUS316L
SUS316N,SUS316LN
マルテンサイト系 C1
C3
C4
SUS403,SUS410
SUS431
SUS416
フェライト系 F1 SUS430

●強度区分比較表

強度区分
A2-50 A2-70
A2-80
A2-90
A2-100
引張力(N/mm²)
500 700 800 900 1000
0.2%耐力(N/mm²)
210 450 600 700 800
透磁率(μ)
1.2~1.4 1.2~1.4 1.2~1.4 1.01~1.03 1.01~1.03
耐熱性(70%耐力)
400℃ 400℃ 400℃ 500℃ 500℃

POINT 引張力とは

材料を引っ張っていくと最終的には破断します。

その破断に至るまでに到達した最大荷重(N)を、材料の断面積(mm²)で割った値が【引張強さ】

材料の強度を表す最も基本的な指標です。

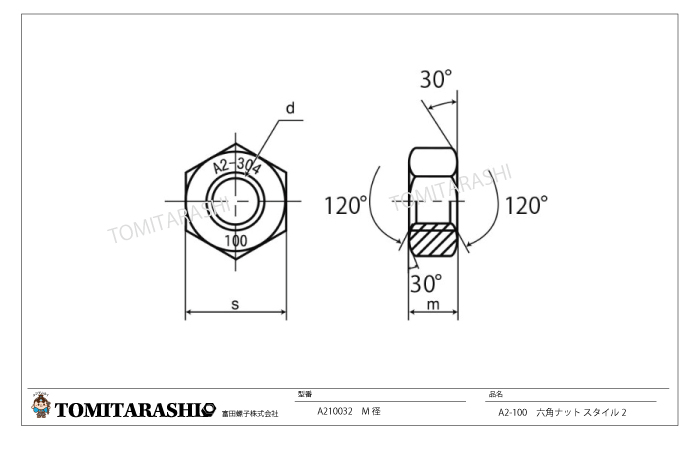

●A2-100六角ナット 図面・規格・ラインナップ

単位:mm

・A2-100六角ナット

ネジの呼び(d) 部品等級 公差 ピッチ
(最大)

(最小)

(最大)

(最小)
M6
M8
M10
M12
M16
M20
A
A
A
A
A
B
6H
6H
6H
6H
6H
6H
1.00
1.25
1.50
1.75
2.00
2.50
5.70
7.50
9.30
12.00
16.40
20.30
5.40
7.14
8.97
11.57
15.70
19.00
10
13
16
18
24
30
9.78
12.73
15.73
17.73
23.67
29.16

A2-100六角ナットラインアップ型番

型番 サイズ
A21003316
A21003318
A210033110
A210033112
A210033116
A210033120
M6
M8
M10
M12
M16
M20

※規格表は全て単位mmです。

SUS304CUN A2-100シリーズ お取り扱い有り

SUS304CUN A2-100六角ナット合わせて、
A2-90/A2-100六角ボルト、ハイテンションワッシャーのお取り扱いございます。



SUS304CUN 六角ボルトに合わせた六角ナット、ワッシャー
