ＮＥＷ　トミタラシ【コ型ボルト・コの字ボルト】ＰＲ動画

コ型ボルト・コの字ボルトが必要だ！そんな時はトミタラシにお任せください！

コ型ボルト・コの字ボルトとは？主な使い方

コ型ボルト・コの字ボルトとは、コの字型をしたボルトで両端がネジになっています。

主に角パイプやチャンネル（H鋼）、角材などを壁面・床面・地面などへ固定するための金具として使用します。コ型ボルト・コの字ボルトを用いて角パイプを壁に固定することで安定性や耐久性が高まります。
トミタラシでは、ラインナップ品以外にも、様々なサイズの角パイプやチャンネル鋼のサイズに合わせてコ型ボルト・コの字ボルトの特注制作が可能です！

●コ型ボルト・コの字ボルト採用例●
建築・設備・自動車関連・内外装等、様々分野で使用されています！

●コ型ボルト・コの字ボルト主な使い方●
コ型ボルトはナットの方を回してプレートや板などに固定します。
ダブルナットにしたり、スプリングワッシャーを併用することでより固着力が高まります。

スプリングワッシャー(ばね座金）	ワッシャー（座金）	ダブルナット

主な使用例

・角パイプやチャンネル、H鋼などに品物を取り付けるとき
・装置などを出荷する際に固定するとき
・配管を構造物に固定するとき

材質

・鉄

・ステンレス（一部のみ在庫、その他受注製作品となります）

※SS400等の材質指定が可能です。
※ミルシート提出可能。
※材質の指定がある場合には、お見積もり時に必ず明記下さい。

表面処理

・三価クロメート

・ドブ（溶融亜鉛メッキ）

・三価黒クロメート（一部サイズのみ在庫あり）

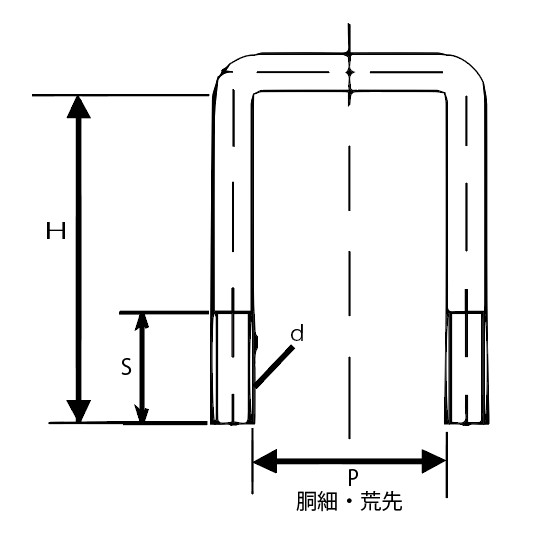

コ型ボルト・コの字ボルト　規格表・図面

※サイズにより受注製作品となります。要問合せください。
※単位：ｍｍ

主なラインナップ型番

鉄・三価クロメート
型式	角パイプ チャンネルサイズ	ｄ	P	H	S
WKO-2525-8 WKO-3030-6 WKO-3535-6 WKO-3535-8 WKO-4040-6 WKO-4040-8 WKO-4040-10 WKO-5050-8 WKO-5050-10 WKO-5050-12 WKO-6030-10 WKO-6030-12 WKO-75125-12 WKO-75125-16 WKO-7540-10 WKO-7540-12 WKO-7545-8 WKO-7545-10 WKO-7545-12 WKO-7575-8 WKO-7575-10 WKO-7575-12 WKO-10050-10 WKO-10050-12 WKO-10050-16 WKO-100100-12 WKO-100100-16 WKO-12550-12 WKO-12550-16 WKO-12565-12 WKO-12565-16 WKO-12575-12 WKO-12575-16 WKO-125125-10 WKO-125125-12 WKO-15075-12 WKO-15075-16 WKO-15080-12 WKO-15080-16 WKO-150150-12 WKO-150150-16 WKO-150100-16 WKO-350250-12 WKO-350250-16 WKO-100100-W3/8 WKO-100100-W1/2	□25×□25 □30×□30 □35×□35 □35×□35 □40×□40 □40×□40 □40×□40 □50×□50 □50×□50 □50×□50 □60×□30 □60×□30 □75×□125 □75×□125 □75×□40 □75×□40 □75×□45 □75×□45 □75×□45 □75×□75 □75×□75 □75×□75 □100×□50 □100×□50 □100×□50 □100×□100 □100×□100 □125×□50 □125×□50 □125×□65 □125×□65 □125×□75 □125×□75 □125×□125 □125×□125 □150×□75 □150×□75 □150×□80 □150×□80 □150×□150 □150×□150 □150×□100 □350×□250 □350×□250 □100×□100 □100×□100	M8 M6 M6 M8 M6 M8 M10 M8 M10 M12 M10 M12 M12 M16 M10 M12 M8 M10 M12 M8 M10 M12 M10 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M10 M12 M12 M16 M12 M16 M12 M16 M16 M12 M16 W3/8 W1/2	32 38 38 42 42 42 52 52 53 62 63 78 79 77 78 77 77 78 77 77 78 105 103 102 103 104 128 129 128 129 128 129 127 128 153 154 153 154 153 154 154 353 354 約102.5 約102.5	52 59 60 67 66 67 76 75 79 57 59 154 162 65 69 66 70 69 96 100 104 85 89 87 129 137 79 87 89 97 104 97 155 154 104 112 104 117 179 187 137 279 287 約130.3 約130.8	25 35 35 30 30 35 30 30 35 30 35 35 40 30 35 30 35 35 30 35 35 35 35 40 35 40 35 40 35 40 35 40 35 35 35 40 35 40 35 40 35 35 40 35 35
鉄・ 三価黒クロメート
型式	角パイプ チャンネルサイズ	ｄ	P	H	S
BKO-5050-12	□50×□50	M12	53	79	35

鉄・ドブ （溶融亜鉛メッキ）
型式	角パイプ チャンネルサイズ	ｄ	ｐ	Ｈ	Ｓ
7KO-3535-8 7KO-4040-8 7KO-4040-10 7KO-5050-8 7KO-5050-10 7KO-5050-12 7KO-6030-10 7KO-6030-12 7KO-75125-12 7KO-75125-16 7KO-7540-10 7KO-7540-12 7KO-7545-8 7KO-7545-10 7KO-7545-12 7KO-7575-8 7KO-7575-10 7KO-7575-12 7KO-10050-10 7KO-10050-12 7KO-10050-16 7KO-100100-12 7KO-100100-16 7KO-12550-12 7KO-12550-16 7KO-12565-12 7KO-12565-16 7KO-12575-12 7KO-12575-16 7KO-15075-12 7KO-15075-16 7KO-15080-12 7KO-15080-16 7KO-150150-12 7KO-150150-16 7KO-150100-16 7KO-350250-12 7KO-350250-16 7KO-10050-W3/8	□35×□35 □40×□40 □40×□40 □50×□50 □50×□50 □50×□50 □60×□30 □60×□30 □75×□125 □75×□125 □75×□40 □75×□40 □75×□45 □75×□45 □75×□45 □75×□75 □75×□75 □75×□75 □100×□50 □100×□50 □100×□50 □100×□100 □100×□100 □125×□50 □125×□50 □125×□65 □125×□65 □125×□75 □125×□75 □150×□75 □150×□75 □150×□80 □150×□80 □150×□150 □150×□150 □150×□100 □350×□250 □350×□250 □100×□50	M8 M8 M10 M8 M10 M12 M10 M12 M12 M16 M10 M12 M8 M10 M12 M8 M10 M12 M10 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M16 M12 M16 W3/8	38 42 42 52 52 53 62 63 78 79 77 78 77 77 78 77 77 78 105 103 102 103 104 128 129 128 129 128 129 153 154 153 154 153 154 154 353 354 約102.5	60 66 67 76 75 79 57 59 154 162 65 69 66 70 69 96 100 104 90 89 87 129 137 79 87 89 97 104 97 104 112 104 117 179 187 137 279 287 約75.3	35 30 35 30 30 35 30 35 35 40 30 35 30 35 35 30 35 35 35 35 40 35 40 35 40 35 40 35 40 35 40 35 40 35 40 35 35 40 30

ステンレス 生地
型式	角パイプ チャンネルサイズ	ｄ	P	H	S
3KO-3030-6 3KO-3535-6 3KO-3535-8 3KO-4040-6 3KO-4040-8 3KO-4040-10 3KO-5050-8 3KO-5050-10 3KO-5050-12 3KO-6030-10 3KO-6030-12 3KO-75125-12 3KO-75125-16 3KO-7540-10 3KO-7540-12 3KO-7545-8 3KO-7545-10 3KO-7545-12 3KO-7575-8 3KO-7575-10 3KO-7575-12 3KO-10050-10 3KO-10050-12 3KO-10050-16 3KO-100100-12 3KO-100100-16 3KO-12550-12 3KO-12550-16 3KO-12565-12 3KO-12565-16 3KO-12575-12 3KO-12575-16 3KO-125125-10 3KO-15075-12 3KO-15075-16 3KO-15080-12 3KO-15080-16 3KO-150150-12 3KO-150150-16 3KO-150100-16 3KO-350250-12 3KO-350250-16 3KO-100100-W3/8 3KO-100100-W1/2	□30×□30 □35×□35 □35×□35 □40×□40 □40×□40 □40×□40 □50×□50 □50×□50 □50×□50 □60×□30 □60×□30 □75×□125 □75×□125 □75×□40 □75×□40 □75×□45 □75×□45 □75×□45 □75×□75 □75×□75 □75×□75 □100×□50 □100×□50 □100×□50 □100×□100 □100×□100 □125×□50 □125×□50 □125×□65 □125×□65 □125×□75 □125×□75 □125×□125 □150×□75 □150×□75 □150×□80 □150×□80 □150×□150 □150×□150 □150×□100 □350×□250 □350×□250 □100×□100 □100×□100	M6 M6 M8 M6 M8 M10 M8 M10 M12 M10 M12 M12 M16 M10 M12 M8 M10 M12 M8 M10 M12 M10 M12 M16 M12 M16 M12 M16 M12 M16 M12 M16 M10 M12 M16 M12 M16 M12 M16 M16 M12 M16 W3/8 W1/2	32 38 38 42 42 42 52 52 53 62 63 78 79 77 78 77 77 78 77 77 78 105 103 102 103 104 128 129 128 129 128 129 127 153 154 153 154 153 154 154 353 354 約102.5 約102.5	52 59 60 67 66 67 76 75 79 57 59 154 162 65 69 66 70 69 96 100 104 90 89 87 129 137 79 87 89 97 104 97 155 104 112 104 117 179 187 137 279 287 約130.3 約130.8	25 35 35 30 30 35 30 30 35 30 35 35 40 30 35 30 35 35 30 35 35 35 35 40 35 40 35 40 35 40 35 40 35 35 40 35 40 35 40 35 35 40 35 35

※胴部は（ねじ無し部）ねじ部よりも若干細くなります。

コ型ボルト・コの字ボルト　オーダー（特注製作品）も対応

お急ぎ対応可能です！詳しくは特集ページをチェック！！

規格外サイズコの字ボルト（ステンレス）
	4分（w1/2）のコノジボルト ウィットサイズもお任せください
純チタン製コの字ボルト	規格外サイズコの字ボルト（鉄三価クロメート）
ネジ部細加工コの字ボルト	H鋼のサイズに合わせて

コ型ボルト・コの字ボルト特注加工品ラインナップ一例

• 特殊サイズのコ型ボルト　　　　※受注製作品となります。
• ステンレス製のコ型ボルト　　　※一部在庫品あり。サイズにより受注製作品となります。
• 鉄・ドブメッキ製のコ型ボルト　※一部在庫品あり。サイズにより受注製作品となります。

●コ型ボルト・コの字ボルト専用製作品お見積り図面●

●FAX/Mailにてお見積り依頼

下記コの字ボルト専用お見積り図面（PDF)をダウンロード頂き、必要事項を記入（入力）しFAX（メール）にて弊社までご連絡ください。

ワンサイズをお見積り	複数サイズをお見積り

※1　胴細：軸がネジ部より細い(コスト〇)　 　
　　　胴太：軸がネジと同じ太さで強度が強い
※2　荒先：ネジ先端が切断加工したまま(コスト〇)
　　 面取：ねじ先端を面取り加工したもの

●専用お見積りフォームからお見積り

必要事項をPC画面から入力し送信ボタンを押すだけ！PCから簡単にお見積りが可能になりました！



●特注で制作したコノジボルトやＵボルトにぴったり合うプレートの製作も承ります！

関連商品LINｋ
コ型ボルト・コの字ボルトの 重さ質量を知りたい方はこちら	コ型ボルト・コの字ボルト重量表
コの字ボルトの締付に	ナット類 Ｕボルト用プレート（一般鋼管用） Ｕボルト用プレート（歩道橋用）
コの字ボルト類似品	Ｕボルト フックボルト Ｌ字アングル用ボルト チャンネルボルト 足長Uボルトラインナップはこちら Ｕボルトナット付きタイプラインナップはこちら
