4.8 トルシア形普通ボルトセット
強度区分4.8 トルシアボルト
強度区分4.8 トルシア形普通ボルトセットなら
締結完了が目視で確認可能 & 軸力を保証

強度区分4.8 トルシア形普通ボルトとは?
強度区分4.8 トルシア形普通ボルトとは、強度が保証されているボルトです。
4.8とは、400N/mm²(約40キロ/mm²)の引張強さがあり、その80%の320N/mm²以上の荷重がかかると伸びてしまい、元には戻らないことを示します。
※一般的に流通しているSS400相当材のボルトも強度区分4.8相当となりますが、
一般的に流通している製品は強度保証がついていません。
対応するナットの強度区分:4(4T)
『低強度の六角ボルトでも締付軸力管理が可能に!』
高強度の六角ボルトセット(ハイテンションボルト)は施工基準が明確なのに対し、
低強度の六角ボルトセットの締結時には、施工基準(締付基準)がなく、適切な締付軸力確保の保証がされていませんでした。その結果、強風や振動など環境の条件変化等により、接合の緩みやナットの脱落等の問題が発生することがありました。
強度区分4.8 トルシア形普通ボルトセットなら、低強度のボルトでも、締付軸力を管理しながら施工が可能となります!!六角ボルト締付作業の省力化、ボルトの緩みと脱落防止、オーバートルク破損などの予防など、締付作業の安全安心度が向上します。(月盛工業株式会社製 特許申請済)
『トルシアボルトなら締付完了が目視で確認が可能に!』
トルシアボルトは、ボルトの先端にピンテールと呼ばれる部分があり、適切な締め付けトルクが得られると、破断するようになっています。
よって、 ピンテールが破断することで締付力を確認できるので、締め付けトルク管理が容易となり、
作業性に優れています。

強度区分4.8 トルシア形普通ボルトセット よくある質問Q&A
●トルシア形普通ボルトセット内容とは?

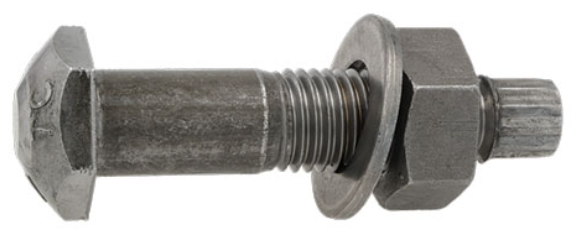

トルシアボルトへあらかじめ、ナットとワッシャーが組み込まれています。
- トルシアボルト×1
- ナット×1
- ワッシャー(座金)×1

●ワッシャー(座金)は1枚でよいの?
トルシアボルトは頭部が丸頭の形状をしているため、頭部に座金をしない状態でも頭部座面面積が広くなります。よって、座金を使用した高力六角ボルトと同等の機能が実現されることが認められているため、頭部側は座金が不要となります。
締め付けに関しては座金をナット側に一枚使用するのみとなっています。
●専用のレンチが必要なの?
既存のトルシア形高力ボルト用レンチで締付を行えます。
●取り外す場合は?
機械用途では施工後に取り外す場合に対応できるように頭部に六角形部分があります。
取り外す場合は、ボルト頭部の六角部分をスパナで回らないようにして、ナットを回転させて取り外します。
強度区分4.8 ボルトとは?
強度区分 | 説明 | 主な製品 | 主な材料 | 対応するナット の強度区分 |
---|---|---|---|---|
4.8 | 400N/mm²(約40キロ/mm²)の引張強さがあり、その80%の320N/mm²以上の荷重がかかると伸びてしまい、元には戻らない。 | 一般ボルト 一般小ねじ |
SS400 SWCH10~18 |
4(4T) |
8.8 | 800N/mm²(約80キロ/mm²)の引張強さがあり、その80%の640N/mm²以上の荷重がかかると伸びてしまい、元には戻らない。 | 高強度ボルト | SWCH33~35 合金鋼S45C |
8(8T) |
10.9 | 1000N/mm²(約100キロ/mm²)の引張強さがあり、その90%の900N/mm²以上の荷重がかかると伸びてしまい、元には戻らない。 | 高強度ボルト | SCM435 合金鋼 |
10(10T) |
トルシア形普通ボルトセット 締め付けトルク参考資料
●強度区分4.8 トルシア形普通ボルトセット 締付軸力範囲
・締付軸力 4.8~5.8相当(JIS B1180およびB1186関連規格)
・締付軸力は、各n=5本の平均値である
ねじ径 | 有効断面積 mm2 |
引張強さ 最小 Mpa |
耐力 (引張強さ×0.8) Mpa |
設計締付軸力 (0.75耐力×有効断面積) kN |
標準締付軸力 (設計軸力×1.1) kN |
---|---|---|---|---|---|
M16 M20 M22 |
157 245 303 |
420 420 420 |
336 336 336 |
39.6≦ 61.7≦ 76.3≦ |
43.6 67.9 83.9 |
●機械的性質(JIS B 1180に準じる)
強度区分 | 引張強さ 最小 Mpa |
ブリネル硬さHb 最小値 |
ブリネル硬さHb 最大値 |
降伏点または 耐力 Mpa |
保証荷重応力 Mpa |
---|---|---|---|---|---|
4.8 5.8 |
420 520 |
124 152 |
209 209 |
320 400 |
310 380 |

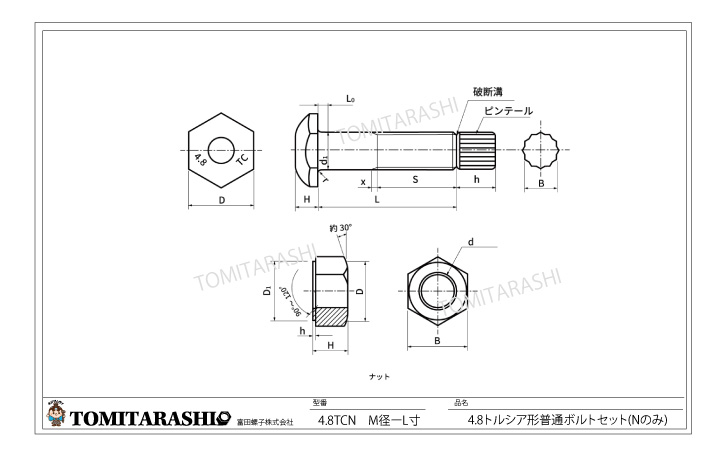

トルシア形普通ボルトセット 図面・規格表

単位mm

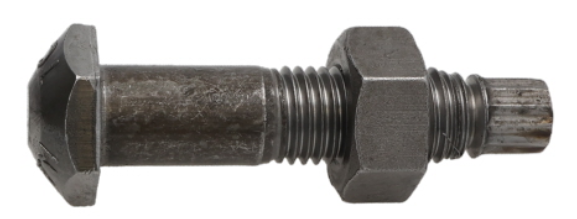

トルシア形普通ボルト
強度区分4.8のトルシア形、取り外せるよう頭部は六角形状。
呼び径 | d1 |
D | H | h | B | r | S |
---|---|---|---|---|---|---|---|
(d) | 基準 寸法 |
基準 寸法 |
基準 寸法 |
約 | 基準 寸法 |
基準 寸法 |
基準 寸法 |
M16 | 16 | 27 | 10 | 15 | 11.3 | 1.2~2.0 | 30 |
M20 | 20 | 32 | 13 | 18 | 14.1 | 1.2~2.0 | 35 |
M22 | 22 | 36 | 14 | 19 | 15.4 | 1.2~2.0 | 40 |
ナット
取り外せるよう考慮、材料は4T、六角径は高力ボルトの規格、高さはJIS B 1181を採用。
呼び径 | H | B | D | D1 | h |
---|---|---|---|---|---|
(d) | 基準 寸法 |
基準 寸法 |
約 | 最小 | 約 |
M16 | 13 | 27 | 25 | 25 | 0.4~0.8 |
M20 | 16 | 32 | 30 | 29 | 0.4~0.8 |
M22 | 18 | 36 | 34 | 33 | 0.4~0.8 |

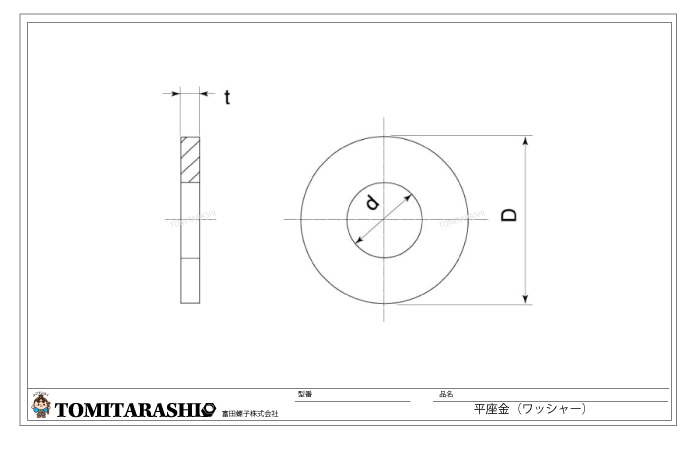

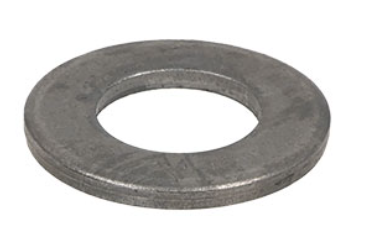

ワッシャー(座金)
高力ボルトの規格に合わしF35A(強度は10H~14H)
呼び径 | d |
D | t | cまたはr |
---|---|---|---|---|
(d) | 基準 寸法 |
基準 寸法 |
基準 寸法 |
|
M16 | 17 | 32 | 4.5 | 1.5 |
M20 | 21 | 40 | 4.5 | 2 |
M22 | 23 | 44 | 6 | 2 |
4.8トルシア形普通ボルトセット 規格表
ラインナップ型番(鉄生地のみ)
型番 | サイズ M径×L寸(mm) |
---|---|
4.8TC16-35 4.8TC16-40 4.8TC16-50 4.8TC16-60 4.8TC16-70 4.8TC20-50 4.8TC20-60 4.8TC20-70 4.8TC20-75 4.8TC20-80 4.8TC20-90 4.8TC22-60 4.8TC22-70 4.8TC22-75 4.8TC22-80 4.8TC22-90 4.8TC22-100 |
M16×35 M16×40 M16×50 M16×60 M16×70 M20×50 M20×60 M20×70 M20×75 M20×80 M20×90 M22×60 M22×70 M22×75 M22×80 M22×90 M22×100 |
