PTFEボルト用絶縁スリーブ　
絶縁機能をプラス

PTFEボルト用絶縁スリーブ カタログダウンロード

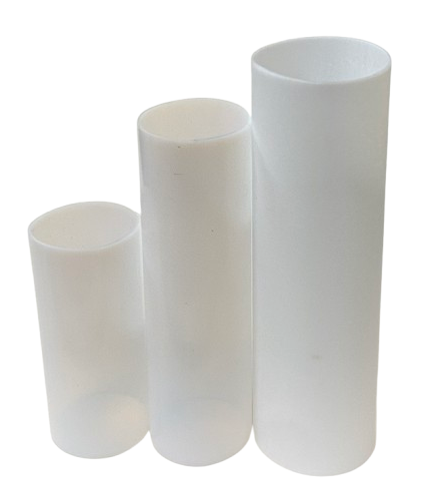

PTFEボルト用絶縁スリーブとは？

PTFEボルト用絶縁スリーブとは、絶縁性のあるPTFE樹脂で作られたボルト用絶縁スリーブです。
通常のボルトにボルト用絶縁スリーブをはめ込むだけで、絶縁ボルトとして使用が可能になります。
絶縁ボルトは電子回路内等において電流が流れるのを防ぐ機能があります。

主な採用分野：自動車関係、電子機器関係

ボルト用絶縁スリーブ　使い方

PTFE製のボルト用絶縁スリーブを鉄やステンレス製のボルトにはめ込み、通常通りナットやワッシャーを用いて締付作業を行います。ボルト用絶縁スリーブが絶縁機能をボルトにプラスします。

※以下写真ではワッシャーもFRP樹脂製の絶縁機能があるものを使用しています。
　ボルト+ナット+座金+【スリーブ】+【絶縁ワッシャー】

　絶縁スリーブを使用すると、フランジ間や、フランジとボルト・ナット間が電気的に絶縁されるので、電食を防止することができます。また、一方のフランジがステンレス鋼で、もう一方が普通鋼であれば、ボルトを仲介してステンレス鋼のフランジと普通鋼のフランジの間で電池回路が形成され普通鋼の側が異常に腐食しますが、スリーブを用いることで絶縁され、腐食を防ぐことが可能です。



スリーブに合わせて提供可能！
絶縁ワッシャー ロスナ 耐熱400℃ 難燃UL-94V-0相当品	絶縁ワッシャー FRP	耐熱絶縁ワッシャー 人工マイカ 耐熱400℃
分類コード：RSW	分類コード：FRP05	分類コード：MICA05
ロスナワッシャーとは？ラインナップはこちら	FRPワッシャーとは？ラインナップはこちら	人工マイカワッシャーとは？ラインナップはこちら
ナイロンコーティング ワッシャー 絶縁機能+高強度
分類コード：3NY05
ナイロンコーティングワッシャーとは？ラインナップはこちら

ボルト用絶縁スリーブ　ワッシャー　機械的性質

絶縁材料	耐熱温度 ℃	圧縮強さ kgf/㎠	体積固有抵抗率 Ω・ｃｍ	絶縁耐力 KV/ｍｍ	吸収率 ％
FRP製絶縁ワッシャー	140℃	3680	10¹⁵＜	24	0.05＞
PTFE製絶縁スリーブ	200℃	280	10¹⁸＜	19	0.01＞

耐熱用をお求めの方はこちら
NEW　耐熱絶縁スリーブ 耐熱温度：約４００℃
材質：人工マイカ（積層マイカ） 耐熱温度：約４００℃ 絶縁マイカスリーブとは？ラインナップはこちら

PTFE樹脂とは？

PTFE樹脂とは、フッ素と炭素のみからなるフッ素樹脂（フッ化炭素樹脂）です。 一般的にテフロン (Teflon)と呼ばれています。 化学的に安定で絶縁性、耐熱性、耐薬品性に優れます。
主な製品：絶縁スリーブなど
色：白色

図面・規格・型番

●PTFEボルト用絶縁スリーブ　規格表・図面

使用ボルト		内径ｄ	長さL	外径D　※参考値
M8 M10 M12 M16 M20 M22 M24	W3/8 W1/2 W5/8 W3/4 W7/8	8 10 13 16 20 22 24	17 19 23 29 33 40 46	内径+1.0～2.0

型番	サイズ（内径×長さ）
PTSL8-17 PTSL10-19 PTSL12-23 PTSL16-29 PTSL20-33 PTSL22-40 PTSL24-46	M8×17 M10×19 M12×23 M16×29 M20×33 M22×40 M24×46

●PTFEボルト用絶縁スリーブ（特寸サイズ）　規格表・図面

使用ボルト		内径ｄ	外径D　※参考値
M8 M10 M12 M16 M20 M22 M24 M30 M36 M42	W5/16 W3/8 W1/2 W5/8 W3/4	Φ8 Φ10 Φ13 Φ16 Φ20 Φ22 Φ24 Φ30.4 Φ36 Φ42	内径+1.0～2.0

型番	サイズ（内径×長さ）	型番	サイズ（内径×長さ）
PTSL8-12 PTSL8-15 PTSL8-18 PTSL8-20 PTSL8-25 PTSL8-26 PTSL8-30 PTSL8-40 PTSL8-46 PTSL8-120 PTSL10-9 PTSL10-10 PTSL10-14 PTSL10-15 PTSL10-20 PTSL10-25 PTSL10-27 PTSL10-28 PTSL10-30 PTSL10-40 PTSL10-90 PTSL10-100 PTSL12-6 PTSL12-8 PTSL12-9 PTSL12-10 PTSL12-12 PTSL12-13 PTSL12-14 PTSL12-15 PTSL12-16 PTSL12-18 PTSL12-19 PTSL12-20 PTSL12-21 PTSL12-25 PTSL12-26 PTSL12-29 PTSL12-30 PTSL12-35 PTSL12-36 PTSL12-40 PTSL12-43 PTSL12-44 PTSL12-45 PTSL12-50 PTSL12-51 PTSL12-53 PTSL12-55 PTSL12-60 PTSL12-62 PTSL12-65 PTSL12-71 PTSL12-80 PTSL12-98 PTSL12-100	M8×12 M8×15 M8×18 M8×20 M8×25 M8×26 M8×30 M8×40 M8×46 M8×120 M10×9 M10×10 M10×14 M10×15 M10×20 M10×25 M10×27 M10×28 M10×30 M10×40 M10×90 M10×100 M12×6 M12×8 M12×9 M12×10 M12×12 M12×13 M12×14 M12×15 M12×16 M12×18 M12×19 M12×20 M12×21 M12×25 M12×26 M12×29 M12×30 M12×35 M12×36 M12×40 M12×43 M12×44 M12×45 M12×50 M12×51 M12×53 M12×55 M12×60 M12×62 M12×65 M12×71 M12×80 M12×98 M12×100	PTSL16-10 PTSL16-12 PTSL16-14 PTSL16-15 PTSL16-16 PTSL16-17 PTSL16-18 PTSL16-20 PTSL16-21 PTSL16-22 PTSL16-23 PTSL16-24 PTSL16-25 PTSL16-26 PTSL16-27 PTSL16-28 PTSL16-30 PTSL16-32 PTSL16-33 PTSL16-35 PTSL16-36 PTSL16-37 PTSL16-38 PTSL16-39 PTSL16-40 PTSL16-41 PTSL16-42 PTSL16-43 PTSL16-44 PTSL16-45 PTSL16-48 PTSL16-49 PTSL16-50 PTSL16-51 PTSL16-53 PTSL16-54 PTSL16-55 PTSL16-56 PTSL16-57 PTSL16-58 PTSL16-59 PTSL16-60 PTSL16-62 PTSL16-63 PTSL16-65 PTSL16-70 PTSL16-74 PTSL16-75 PTSL16-76 PTSL16-78 PTSL16-80 PTSL16-82 PTSL16-85 PTSL16-88 PTSL16-90 PTSL16-92 PTSL16-95 PTSL16-98 PTSL16-100 PTSL16-105 PTSL16-108 PTSL16-120 PTSL16-122 PTSL16-130 PTSL16-195 PTSL16-220	M16×10 M16×12 M16×14 M16×15 M16×16 M16×17 M16×18 M16×20 M16×21 M16×22 M16×23 M16×24 M16×25 M16×26 M16×27 M16×28 M16×30 M16×32 M16×33 M16×35 M16×36 M16×37 M16×38 M16×39 M16×40 M16×41 M16×42 M16×43 M16×44 M16×45 M16×48 M16×49 M16×50 M16×51 M16×53 M16×54 M16×55 M16×56 M16×57 M16×58 M16×59 M16×60 M16×62 M16×63 M16×65 M16×70 M16×74 M16×75 M16×76 M16×78 M16×80 M16×82 M16×85 M16×88 M16×90 M16×92 M16×95 M16×98 M16×100 M16×105 M16×108 M16×120 M16×122 M16×130 M16×195 M16×220
型番	サイズ（内径×長さ）	型番	サイズ（内径×長さ）
PTSL20-12 PTSL20-16 PTSL20-20 PTSL20-25 PTSL20-30 PTSL20-35 PTSL20-40 PTSL20-43 PTSL20-45 PTSL20-48 PTSL20-50 PTSL20-51 PTSL20-53 PTSL20-55 PTSL20-56 PTSL20-59 PTSL20-60 PTSL20-63 PTSL20-65 PTSL20-70 PTSL20-73 PTSL20-75 PTSL20-80 PTSL20-85 PTSL20-90 PTSL20-100 PTSL20-101 PTSL20-105 PTSL20-110 PTSL20-120 PTSL20-125 PTSL20-150 PTSL20-165 PTSL20-170 PTSL20-180 PTSL22-12 PTSL22-24 PTSL22-25 PTSL22-30 PTSL22-33 PTSL22-45 PTSL22-48 PTSL22-50 PTSL22-51 PTSL22-52 PTSL22-55 PTSL22-57 PTSL22-60 PTSL22-63 PTSL22-65 PTSL22-70 PTSL22-75 PTSL22-80 PTSL22-85 PTSL22-90 PTSL22-100 PTSL24-25 PTSL24-29 PTSL24-30 PTSL24-34 PTSL24-38 PTSL24-48 PTSL24-50 PTSL24-55 PTSL24-60 PTSL24-64 PTSL24-65 PTSL24-66 PTSL24-67 PTSL24-68 PTSL24-69 PTSL24-70 PTSL24-73 PTSL24-74 PTSL24-75 PTSL24-80 PTSL24-85 PTSL24-90 PTSL24-95 PTSL24-100 PTSL24-105 PTSL24-110 PTSL24-115 PTSL24-150	M20×12 M20×16 M20×20 M20×25 M20×30 M20×35 M20×40 M20×43 M20×45 M20×48 M20×50 M20×51 M20×53 M20×55 M20×56 M20×59 M20×60 M20×63 M20×65 M20×70 M20×73 M20×75 M20×80 M20×85 M20×90 M20×100 M20×101 M20×105 M20×110 M20×120 M20×125 M20×150 M20×165 M20×170 M20×180 M22×12 M22×24 M22×25 M22×30 M22×33 M22×45 M22×48 M22×50 M22×51 M22×52 M22×55 M22×57 M22×60 M22×63 M22×65 M22×70 M22×75 M22×80 M22×85 M22×90 M22×100 M24×25 M24×29 M24×30 M24×34 M24×38 M24×48 M24×50 M24×55 M24×60 M24×64 M24×65 M24×66 M24×67 M24×68 M24×69 M24×70 M24×73 M24×74 M24×75 M24×80 M24×85 M24×90 M24×95 M24×100 M24×105 M24×110 M24×115 M24×150	PTSL30-30 PTSL30-35 PTSL30-40 PTSL30-44 PTSL30-46 PTSL30-50 PTSL30-55 PTSL30-60 PTSL30-65 PTSL30-70 PTSL30-75 PTSL30-76 PTSL30-77 PTSL30-78 PTSL30-79 PTSL30-80 PTSL30-81 PTSL30-82 PTSL30-83 PTSL30-85 PTSL30-86 PTSL30-87 PTSL30-88 PTSL30-89 PTSL30-90 PTSL30-92 PTSL30-93 PTSL30-94 PTSL30-95 PTSL30-96 PTSL30-97 PTSL30-98 PTSL30-99 PTSL30-100 PTSL30-102 PTSL30-103 PTSL30-105 PTSL30-110 PTSL30-113 PTSL30-115 PTSL30-117 PTSL30-120 PTSL30-121 PTSL30-125 PTSL30-130 PTSL30-135 PTSL30-155 PTSL30-165 PTSL30-200 PTSL36-45 PTSL36-55 PTSL36-59 PTSL36-62 PTSL36-65 PTSL36-75 PTSL36-80 PTSL36-83 PTSL36-87 PTSL36-88 PTSL36-90 PTSL36-94 PTSL36-103 PTSL36-105 PTSL36-108 PTSL36-110 PTSL36-114 PTSL36-116 PTSL36-119 PTSL36-122 PTSL36-130 PTSL36-150 PTSL36-155 PTSL36-165 PTSL36-175 PTSL42-38 PTSL42-116 PTSL42-117 PTSL42-120 PTSL42-124 PTSL42-126 PTSL42-133 PTSL42-135 PTSL42-160	M30×30 M30×35 M30×40 M30×44 M30×46 M30×50 M30×55 M30×60 M30×65 M30×70 M30×75 M30×76 M30×77 M30×78 M30×79 M30×80 M30×81 M30×82 M30×83 M30×85 M30×86 M30×87 M30×88 M30×89 M30×90 M30×92 M30×93 M30×94 M30×95 M30×96 M30×97 M30×98 M30×99 M30×100 M30×102 M30×103 M30×105 M30×110 M30×113 M30×115 M30×117 M30×120 M30×121 M30×125 M30×130 M30×135 M30×155 M30×165 M30×200 M36×45 M36×55 M36×59 M36×62 M36×65 M36×75 M36×80 M36×83 M36×87 M36×88 M36×90 M36×94 M36×103 M36×105 M36×108 M36×110 M36×114 M36×116 M36×119 M36×122 M36×130 M36×150 M36×155 M36×165 M36×175 M42×38 M42×116 M42×117 M42×120 M42×124 M42×126 M42×133 M42×135 M42×160

※ラインナップは予告なく変更となる場合がございます。まずはお問い合わせください。

ボルト用絶縁スリーブ　特注制作も可能です

お気軽にお問い合わせください

ボルト用絶縁スリーブ　 JISフランジ配管用ボルト選定参考資料

配管フランジを固定するボルト・ナットに絶縁スリーブと絶縁ワッシャーを一緒に使用することで、フランジ間やフランジとボルト・ナット間を電気的に絶縁し、電飾を防止することができます。

絶縁スリーブと絶縁ワッシャーの選定方法について、以下配管フランジ固定時の参考資料となります。
※1：スリーブ×1、金属ワッシャー×2、絶縁ワッシャー×2

呼び圧力	呼び径	ボルト（本数）	フランジ径	フランジ厚み	ボルト・ナットのみ	絶縁仕様※1 スリーブ長さ	絶縁仕様※1 ボルト長さ
5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 5K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 10K 20K 20K 20K 20K 20K 20K 20K 20K 20K 20K 20K 20K 20K 20K	15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 15 20 25 32 40 50 65 80 100 125 150 200 250 300	4 4 4 4 4 4 4 4 8 8 8 8 12 12 12 4 4 4 4 4 4 4 8 8 8 8 12 12 16 16 4 4 4 4 4 8 8 8 8 8 12 12 12 16	80 85 95 115 120 130 155 180 200 235 265 320 385 430 480 95 100 125 135 140 155 175 185 210 250 280 330 400 445 490 95 100 125 135 140 155 175 200 225 270 305 350 430 480	9 10 10 12 12 14 14 14 16 16 18 20 22 22 24 12 14 14 16 16 16 18 18 18 20 22 22 24 24 26 14 16 16 18 18 18 20 22 24 26 28 30 34 36	M10×40 M10×45 M10×50 M12×50 M12×50 M12×55 M12×55 M16×55 M16×60 M16×60 M16×65 M20×75 M20×80 M20×80 M22×90 M12×50 M12×55 M16×60 M16×60 M16×60 M16×60 M16×65 M16×65 M16×65 M20×75 M20×80 M20×80 M22×90 M22×90 M22×95 M12×55 M12×60 M16×60 M16×65 M16×65 M16×65 M16×70 M20×80 M20×85 M22×90 M22×95 M22×100 M24×110 M24×110	19 19 19 23 23 23 23 29 29 29 29 33 33 33 40 23 23 29 29 29 29 29 29 29 33 33 33 40 40 40 23 23 29 29 29 29 29 33 33 40 40 40 46 46	M10×50 M10×60 M10×60 M12×60 M12×60 M12×65 M12×65 M16×65 M16×70 M16×70 M16×75 M20×90 M20×90 M20×90 M22×100 M12×60 M12×65 M16×65 M16×70 M16×70 M16×70 M16×75 M16×75 M16×75 M20×85 M20×90 M20×90 M22×100 M22×100 M22×105 M12×65 M12×70 M16×75 M16×75 M16×80 M16×80 M16×85 M20×95 M20×95 M22×105 M22×105 M22×110 M24×120 M24×120

※上記値はあくまで参考であり、保証するものではございません。　　
　実際の使用状況をご確認の上ご利用ください。

配管関連商品　もお気軽にお問い合わせください

取扱い例　バルカーＪＳ　Ｖ６５００（全面（１０Ｋ

バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　65A-3.0T バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　80A-3.0T バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　100A-3.0T バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　125A-3.0T バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　150A-3.0T バルカーＪＳ　Ｖ６５００（全面（１０Ｋ　200A-3.0T	65A-3.0T 80A-3.0T 100A-3.0T 125A-3.0T 150A-3.0T 200A-3.0T
