寸切りボルト
寸切（ズンギリ・スンギリ）
全ねじ
長ねじボルト
スタッドボルト

flush cut bolt, threaded rod
全螺纹丝杆

NEW　寸切りBT（全ネジボルト）製品PR動画

寸切りボルトとは？

寸切りボルトは頭部の無い棒状のねじです。
長いもので数メートル近くあるものもあります。
（ほかの頭部のあるネジは、製造過程で頭部を作る為あまり長いねじ部を作る事ができません）

●一般的な寸切りボルトの長さは285mmと、1000mmです。

• 長さ285mm　：定尺寸切りボルト(300mmの場合もあり）
• 長さ1000mm ：メーター寸切りボルト（1ｍ、1.5ｍ、2ｍ）
• ※材質が「黄銅」や「樹脂」の場合、定尺寸切りでも長さが300ｍｍになるのでご注意ください

●お客様のご要望に合わせて、必要な長さでの寸切りボルトの製造も可能です。

必要項目	材質	表面処理	ねじの呼び径（M)	ねじ部の長さ（L)	二次加工
（例）	ステンレス	生地	20ｍｍ	1000mm	先端ニ面割加工

寸切りボルトの用途

主な使用用途

●使用するネジの長さが直前にならないと決まらない場合
●設計上、頭部がないほうが都合の良い場合
●長いねじ部が必要な場合
●両側をナットで締め付けても問題のない場合

主な使用例

●大きな寸切りボルトは主に建築材料として使用されています。
●小さな寸切りボルトは工具用などにも使用されています。

●寸切りボルトにあう六角ナットをお探しの方

トミタラシなら寸切りボルトと一緒に納品が可能です（組み込まれてはいません）

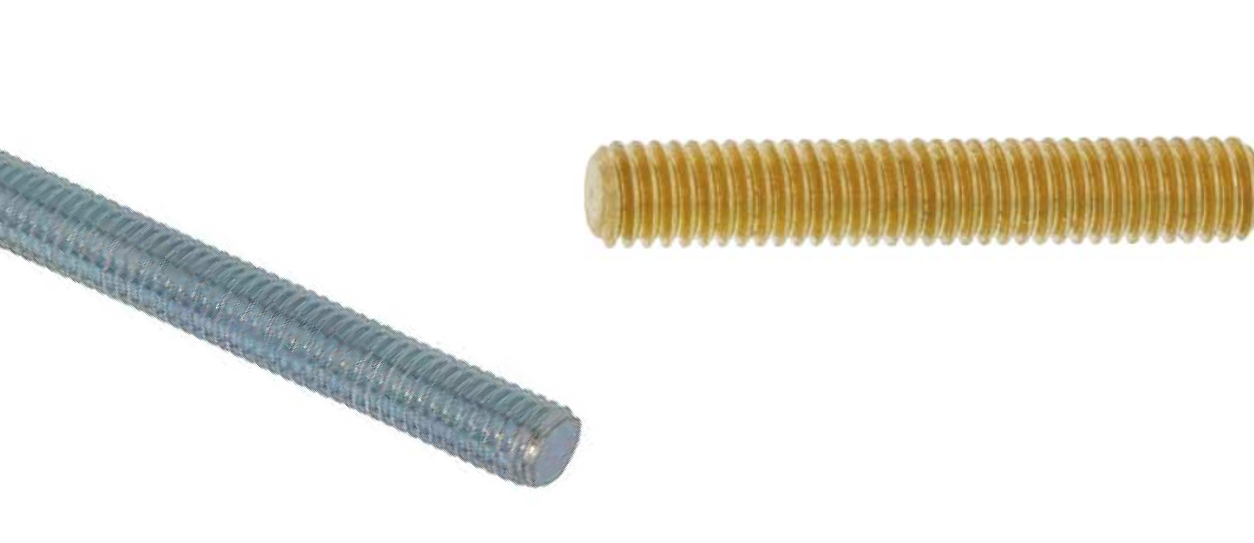

主な材質

・鉄

・ステンレス（SUS303、SUS304、XM-7、SUS304N2)

・SUS316L

・ポリカボネート（PC)

・黄銅（低カドミ材あり）

・S45C

・SNB(SNB7等）　など

※耐熱用材質の寸切りをお探しの方はこちら

SNB材（高温用合金鋼）	S310S材（耐熱ステンレス材）
ボルト用SNB鋼材の材質・特徴 原子力発電設備に用いる材料規格の一つであり、 JIS規格では、SNB5,SNB7,SNB16の三種類が存在します。 （それぞれ1種、2種、3種という名称アリ） 詳しくは下記特集ページをクリック

※高強度の寸切りボルトをお探しの方はこちら

主な表面処理

生地

ユニクロ

ニッケル

ジオメット

ラスパート

電気亜鉛メッキ

溶融亜鉛メッキ（ドブ）

※その他各種材質・表面処理対応可能です！お気軽にご相談ください。

寸切りボルト規格表・材質別ラインナップ型番一覧

※その他在庫にないサイズ、材質メッキもお気軽にお問い合わせ下さい！

単位：ｍｍ

定尺寸切　L=285mm（300mm)

サイズ	ステンレス 生地 型番	SUS316L 生地 型番	鉄 ユニクロ 型番	A2-90強度保証寸切り SUS304CUN ﾊﾟｼﾍﾟｰﾄ 型番（L＝300）
M3-285 M4-285 M5-285 M6-285 M8-285 M10-285 M12-285 M16-285 M20-285 M22-285 M24-285 M27-285 M30-285 M33-285 M36-285 M39-285 M42-285 M45-285 M48-285	3ZN3-285 3ZN4-285 3ZN5-285 3ZN6-285 3ZN8-285 3ZN10-285 3ZN12-285 3ZN16-285 3ZN20-285 3ZN22-285 3ZN24-285 3ZN27-285 3ZN30-285 3ZN33-285 3ZN36-285 3ZN39-285 3ZN42-285 3ZN45-285 3ZN48-285	316LZN4-285 316LZN5-285 316LZN6-285 316LZN8-285 316LZN10-285 316LZN12-285 316LZN16-285 316LZN20-285 316LZN22-285 316LZN24-285	5ZN3-285 5ZN4-285 5ZN5-285 5ZN6-285 5ZN8-285 5ZN10-285 5ZN12-285 5ZN16-285 5ZN20-285 5ZN22-285 5ZN24-285 5ZN27-285 5ZN30-285 5ZN33-285 5ZN36-285	A290ZN8-300 A290ZN10-300 A290ZN12-300 A290ZN16-300 A290ZN20-300

メーター寸切り　L=1000㎜

サイズ	ステンレス 生地 型番	SUS316L 生地 型番	鉄 ユニクロ 型番	New樹脂製寸切り ポリカ 型番
M3-1000 M4-1000 M5-1000 M6-1000 M8-1000 M10-1000 M12-1000 M14-1000 M16-1000 M18-1000 M20-1000 M22-1000 M24-1000 M27-1000 M30-1000 M33-1000 M36-1000 M39-1000 M42-1000 M45-1000 M48-1000 M52-1000 M56-1000 M64-1000	3ZN3-1000 3ZN4-1000 3ZN5-1000 3ZN6-1000 3ZN8-1000 3ZN10-1000 3ZN12-1000 3ZN14-1000 3ZN16-1000 3ZN18-1000 3ZN20-1000 3ZN22-1000 3ZN24-1000 3ZN27-1000 3ZN30-1000 3ZN33-1000 3ZN36-1000 3ZN39-1000 3ZN42-1000 3ZN45-1000 3ZN48-1000	316LZN4-1000 316LZN5-1000 316LZN6-1000 316LZN8-1000 316LZN10-1000 316LZN12-1000 316LZN16-1000 316LZN20-1000 316LZN22-1000 316LZN24-1000 316LZN27-1000 316LZN30-1000 316LZN33-1000 316LZN36-1000 316LZN42-1000	5ZN3-1000 5ZN4-1000 5ZN5-1000 5ZN6-1000 5ZN8-1000 5ZN10-1000 5ZN12-1000 5ZN14-1000 5ZN16-1000 5ZN18-1000 5ZN20-1000 5ZN22-1000 5ZN24-1000 5ZN27-1000 5ZN30-1000 5ZN33-1000 5ZN36-1000 5ZN39-1000 5ZN42-1000 5ZN48-1000 5ZN52-1000 5ZN56-1000 5ZN64-1000	PCZN6-1000 PCZN8-1000 PCZN10-1000 PCZN12-1000 PCZN16-1000
サイズ	A2-90 強度保証寸切 SUS304CUN ﾊﾟｼﾍﾟｰﾄ 型番	耐熱 SNB(SNB7等） 生地 型番	高強度・高耐食 SUS329J4L 生地 型番
B7ZN8-1000 B7ZN10-1000 B7ZN12-1000 B7ZN14-1000 B7ZN16-1000 B7ZN18-1000 B7ZN20-1000 B7ZN22-1000 B7ZN24-1000 B7ZN27-1000 B7ZN30-1000 B7ZN33-1000 B7ZN36-1000 B7ZN39-1000 B7ZN42-1000 B7ZN45-1000	A290ZN8-1000 A290ZN10-1000 A290ZN12-1000 A290ZN16-1000 A290ZN20-1000	B7ZN8-1000 B7ZN10-1000 B7ZN12-1000 B7ZN14-1000 B7ZN16-1000 B7ZN18-1000 B7ZN20-1000 B7ZN22-1000 B7ZN24-1000 B7ZN27-1000 B7ZN30-1000 B7ZN33-1000 B7ZN36-1000 B7ZN39-1000 B7ZN42-1000 B7ZN45-1000	329ZN12-1000 329ZN16-1000 329ZN20-1000 329ZN24-1000

メーター寸切り【ウィット】　L=1000㎜

サイズ	SNB(SNB7等） 生地 型番	S45C 生地 型番	鉄 ユニクロ 型番
W1/4-1000 W5/16-1000 W3/8-1000 W1/2-1000 W5/8-1000 W3/4-1000 W7/8-1000 W1"-1000 1"1/8-1000 1"1/4-1000 1"1/2-1000	B7ZNW1/2-1000 B7ZNW5/8-1000 B7ZNW3/4-1000 B7ZNW7/8-1000 B7ZNW1"-1000	45ZNW3/8-1000 45ZNW1/2-1000 45ZNW5/8-1000 45ZNW3/4-1000 45ZNW7/8-1000 45ZNW1"-1000	5ZNW1/4-1000 5ZNW5/16-1000 5ZNW3/8-1000 5ZNW1/2-1000 5ZNW5/8-1000 5ZNW3/4-1000 5ZNW7/8-1000 5ZNW1"-1000 5ZNW1"1/8-1000 5ZNW1"1/4-1000 5ZNW1"1/2-1000
サイズ	A2-90強度保証寸切り 材質：SUS304CUN 表面処理：ﾊﾟｼﾍﾟｰﾄ	ステンレス 生地 型番
W1/4-1000 W5/16-1000 W3/8-1000 W1/2-1000 W5/8-1000 W3/4-1000 W7/8-1000 W1"-1000	A290ZNW3/8-1 A290ZNW1/2-1	3ZNW1/4-1000 3ZNW5/16-1000 3ZNW3/8-1000 3ZNW1/2-1000 3ZNW5/8-1000 3ZNW3/4-1000 3ZNW7/8-1000 3ZNW1"-1000

メーター寸切り　L=2000㎜

サイズ	材質：ステンレス 表面処理：生地 型番	材質：鉄 表面処理：ユニクロ 型番	材質：鉄 表面処理：ドブ 型番
5×2000 6×2000 8×2000 10×2000 12×2000 14×2000 16×2000 18×2000 20×2000 22×2000 24×2000 30×2000 33×2000 36×2000 42×2000	3ZN5-2000 3ZN6-2000 3ZN8-2000 3ZN10-2000 3ZN12-2000 3ZN14-2000 3ZN16-2000 3ZN18-2000 3ZN20-2000 3ZN22-2000 3ZN24-2000 3ZN30-2000 3ZN33-2000 3ZN36-2000 3ZN42-2000	5ZN6-2000 5ZN8-2000 5ZN10-2000 5ZN12-2000 5ZN14-2000 5ZN16-2000 5ZN18-2000 5ZN20-2000 5ZN22-2000 5ZN24-2000 5ZN30-2000	7ZN10-2000 7ZN12-2000 7ZN14-2000 7ZN16-2000 7ZN20-2000 7ZN22-2000 7ZN24-2000

メーター寸切り【ウィット】　L=2000㎜

サイズ	材質：ステンレス 表面処理：生地 型番	材質：鉄 表面処理：ドブ 型番	材質：鉄 表面処理：ユニクロ 型番
W5/16X2000 W3/8X2000 W1/2X2000 W5/8X2000 W3/4X2000	3ZNW3/8-2000 3ZNW1/2-2000	7ZNW3/8-2000 7ZNW1/2-2000	5ZNW5/16-2000 5ZNW3/8-2000 5ZNW1/2-2000 5ZNW5/8-2000 5ZNW3/4-2000

メーター寸切り　L=3000㎜

サイズ	材質：ステンレス 表面処理：生地 型番	材質：鉄 表面処理：ユニクロ 型番	材質：鉄表面処理：ドブ型番
M6-3000 M8-3000 M10-3000 M12-3000 M14-3000 M16-3000 M18-3000 M20-3000 M22-3000 M24-3000	3ZN8-3000 3ZN10-3000 3ZN12-3000 3ZN16-3000 3ZN20-3000 3ZN22-3000 3ZN24-3000	5ZN6-3000 5ZN8-3000 5ZN10-3000 5ZN12-3000 5ZN14-3000 5ZN16-3000 5ZN18-3000 5ZN20-3000 5ZN22-3000 5ZN24-3000	7ZN10-3000 7ZN12-3000 7ZN16-3000

★呼び長さ（L)が285ｍｍ、その他の長さもお気軽にお問い合わせください。

海外取り寄せも可能です UNC寸切り　G8

●寸切りボルト主な加工方法

転造盤　　　　　　　　　　　

　M2/M2.5/M3/M3.5/M4/M5/M6/M7/M8/M10/M12/M14/M16/M18/M20/M24
　ミリ（細目）、ウィット3/16,1/4,5/16,3/8,7/16,1/2,5/8,3/4、ユニファイ
　にも対応可能です。【ネジ切・ローレット（ナーリング加工）】

ベンチレース・卓上旋盤　　　

　1Φ~20Φ程度
　【切削加工】

ターレット旋盤　　　　　　　

　4Φ～30Φ程度　
　【切削加工】

CNC旋盤・CNCタレット型旋盤

　1Φ~50Φ程度
【切削・穴あけ・タップ加工】

寸切りボルト特注品もお任せください

●寸切りボルトお見積り専用図面
下記図面をダウンロードし櫃事項を記入後、FAX　または　メールにてお送りください。
最短当日～お見積り返答いたします！



●寸切りボルトの豆知識●

長い寸切りボルトの切断について

長い寸切りボルトは、購入後必要な長さに切断し使用する場合が多いのですが、注意点があります。

注意①グラインダーなどで寸切りボルトを切断すると、寸切りボルトの切断面のねじ山がつぶれやすく、ナットをはめ込む際に潰れたネジがねじ山に引っかかってナットは入りづらくなってしまいます。

注意②材質が鉄の寸切りボルトを切断すると切断面が露出し、錆びやすいのご注意ください。

ナットが入りづらい場合

寸切りボルトを切断する前に予めナットを通しておくとこの問題を防ぐことができます。
また、全ねじカッターと呼ばれる専用工具の使用もおススメです。

寸切りボルトの疑問・お見積り等お気軽にご相談ください！！
