A2-100六角穴付ボルトCAP

A2-100 六角穴付ボルト A2-100CAPSUS304CUN(A2)ステンレス強度保証品・高強度品

A2-100 六角穴付ボルト
A2-100CAP
SUS304CUN(A2)ステンレス
強度保証品・高強度品

A2-100 六角穴付ボルトとは?

A2-100 六角穴付ボルトとは、通常のSUS六角穴付ボルトより強度が高く、A2-100=引張強さ900~1,000N/mm2の強度が保証された六角穴付ボルト(CAP)です。

製品規格
JIS B1176 部品等級A
材料
SUS304CUN

SUS304CUN(A2)A2-90/A2-100六角ボルトにあう六角ナット、ワッシャーも合わせてご用意可能です!
詳しくはページ下部をチェック↓

SUS304CUN(A2)ステンレスとは?

SUS304CUN(A2)ステンレスは、従来のSUS304/SUSXM7より高い強度を実現、さらにSUS316とほぼ同等の応力腐食割れ性をもつ次世代型の高強度ステンレスファスナーです。



鋼種分類 鋼種区分 代表的な鋼種名
オーステナイト系 A1
A2
A3
A4
A5
SUS303
SUS304,SUSXM7
SUS321,SUS347
SUS316,SUS316L
SUS316N,SUS316LN
マルテンサイト系 C1
C3
C4
SUS403,SUS410
SUS431
SUS416
フェライト系 F1 SUS430

A2-100強度保証とは?

A2-100強度について

A2-100強度保証六角穴付きボルトとは、1000N/mm²以上の引張力が保証された六角ボルトを示します。
※現在、実際に流通している一般的な六角ボルトの多くは、強度保証がされていない製品になります。

  鋼種区分 代表的な鋼種名 引張力(N/mm²)
A2-100 A2 SUS304CUN 1000

POINT ステンレス製ねじの強度区分とは?

ステンレス製のネジの強度区分は○○-●●(例A2-90)と表します。

左側の部分は鋼種区分を表し、右側は強度区分を表します。

ねじの強度の種類

強度区分
A2-50 A2-70
A2-80
A2-90
A2-100
引張力(N/mm²)
500 700 800 900 1000
0.2%耐力(N/mm²)
210 450 600 700 800
透磁率(μ)
1.2~1.4 1.2~1.4 1.2~1.4 1.01~1.03 1.01~1.03
耐熱性(70%耐力)
400℃ 400℃ 400℃ 500℃ 500℃

POINT 引張力とは

材料を引っ張っていくと最終的には破断します。

その破断に至るまでに到達した最大荷重(N)を、材料の断面積(mm²)で割った値が【引張強さ】

材料の強度を表す最も基本的な指標です。

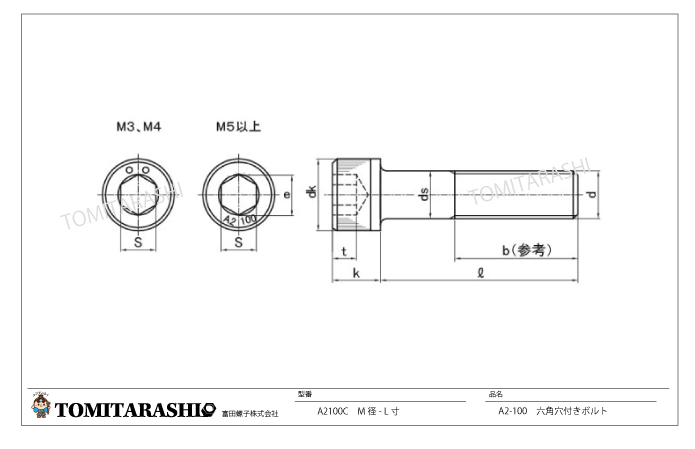

図面規格

図面規格A2-100 六角穴付ボルト A2-100CAPSUS304CUN(A2)ステンレス強度保証品・高強度品
呼び ピッチ dk ds e k s t
M3
M4
M5
M6
M8
M10
M12
M16
0.50
0.70
0.80
1.00
1.25
1.50
1.75
2.00
18
20
22
24
28
32
36
44
5.5
7
8.5
10
13
16
18
24
3
4
5
6
8
10
12
16
2.873
3.443
4.583
5.723
6.863
9.149
11.429
15.996
3
4
5
6
8
10
12
16
2.5
3
4
5
6
8
10
14
1.3
2
2.5
3
4
5
6
8

※全て基準寸法となります(単位mm)

ラインナップ型番

A2-100 六角穴付ボルト A2-100CAPSUS304CUN(A2)ステンレス強度保証品・高強度品

ラインナップは予告なく変更となる場合がございます。まずはお問い合わせください。

A2-100CAP(全ネジ
型番

サイズ
A2-100CAP(半ネジ
型番

サイズ
A2100CZ3-6
A2100CZ3-8
A2100CZ3-10
A2100CZ3-12
A2100CZ3-15
A2100CZ3-16
A2100CZ3-20
A2100CZ4-8
A2100CZ4-10
A2100CZ4-12
A2100CZ4-15
A2100CZ4-16
A2100CZ4-20
A2100CZ5-10
A2100CZ5-12
A2100CZ5-15
A2100CZ5-16
A2100CZ5-20
A2100CZ5-25
A2100CZ6-12
A2100CZ6-15
A2100CZ6-16
A2100CZ6-20
A2100CZ6-25
A2100CZ6-30
A2100CZ8-15
A2100CZ8-16
A2100CZ8-20
A2100CZ8-25
A2100CZ8-30
A2100CZ8-35
A2100CZ8-40
A2100CZ10-15
A2100CZ10-16
A2100CZ10-20
A2100CZ10-25
A2100CZ10-30
A2100CZ10-35
A2100CZ10-40
A2100CZ10-45
A2100CZ10-50
A2100CZ12-25
A2100CZ12-30
A2100CZ12-35
A2100CZ12-40
A2100CZ12-45
A2100CZ12-50
A2100CZ16-30
A2100CZ16-35
A2100CZ16-40
A2100CZ16-45
A2100CZ16-50
A2100CZ16-55
A2100CZ16-60
M3-6
M3-8
M3-10
M3-12
M3-15
M3-16
M3-20
M4-8
M4-10
M4-12
M4-15
M4-16
M4-20
M5-10
M5-12
M5-15
M5-16
M5-20
M5-25
M6-12
M6-15
M6-16
M6-20
M6-25
M6-30
M8-15
M8-16
M8-20
M8-25
M8-30
M8-35
M8-40
M10-15
M10-16
M10-20
M10-25
M10-30
M10-35
M10-40
M10-45
M10-50
M12-25
M12-30
M12-35
M12-40
M12-45
M12-50
M16-30
M16-35
M16-40
M16-45
M16-50
M16-55
M16-60
A2100C6-35
A2100C6-40
A2100C6-45
A2100C6-50
A2100C8-45
A2100C8-50
A2100C8-55
A2100C8-60
A2100C8-65
A2100C8-70
A2100C8-75
A2100C8-80
A2100C10-55
A2100C10-60
A2100C10-65
A2100C10-70
A2100C10-75
A2100C10-80
A2100C12-55
A2100C12-60
A2100C12-65
A2100C12-70
A2100C12-75
A2100C12-80
A2100C16-65
A2100C16-70
A2100C16-75
A2100C16-80


























M6-35
M6-40
M6-45
M6-50
M8-45
M8-50
M8-55
M8-60
M8-65
M8-70
M8-75
M8-80
M10-55
M10-60
M10-65
M10-70
M10-75
M10-80
M12-55
M12-60
M12-65
M12-70
M12-75
M12-80
M16-65
M16-70
M16-75
M16-80

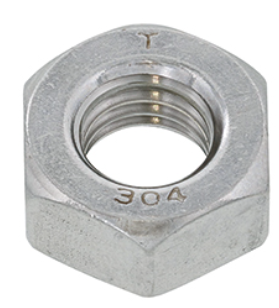

SUS304CUN六角穴付きボルト セットでご用意可能です!
+六角ナット+ワッシャー

上記サイズ以外にもお気軽にお問い合わせください。
