アンカーボルトとは?

アンカーとは船舶部品の錨(いかり)を意味し、母材に取付け物を取り付けるために用いられます。

アンカーボルトは、コンクリートに木材や鋼材といった構造部品や設備機器などを固定するために、コンクリートに埋め込んで使用されるボルトのことです。
コンクリート内にアンカーボルトを埋め込むことで、コンクリートと締結部品や締結物をしっかりと固定することができ、取り付けた構造部品や設備機器などが分離したり、動いたり、浮いてしまったりすることを防ぎます。さらに地震による機材の揺れや崩壊なども防ぐ目的でも用いられます。

※構造部材とは?
 柱・大梁・小梁・床・基礎などの災害時に建物の安全性や、人命確保を目的とする部材のことです。

アンカーボルト採用分野

木造建築物、鉄骨造建築物、鉄筋コンクリートの柱や梁などの建設現場

アンカーボルトの使用例

木造建築物の土台の固定。
木造建築物のホールダウン金物の固定。
鉄骨造建築物の鋼製柱脚の基礎コンクリートへの固定。
鉄筋コンクリート製の柱・梁などへのH型鋼(小梁・エレベーター部材など)の固定。
鉄筋コンクリート製の柱・梁・床・壁などへの設備機器固定。

アンカーボルトの強度

アンカーボルトの引き抜き強度は、一般的に、アンカーボルトのコンクリートに接する表面積に比例します。
太いアンカーボルトで深く埋め込むほど、引き抜き耐力が大きくなります。

埋め込み長さは、一般的に、直径の35~40倍必要です。埋め込み長さが短いと、アンカーボルトが所定の耐力に達する前に抜けてしまい、アンカーボルト本来の強度や粘りを発揮できないので注意が必要です。また、引き抜き強度を増大させるために、ボルトの先端を曲げたり、先端にプレートを取り付けたりする場合もあります。

アンカーボルトの種類

アンカーボルトには先付アンカーと後付アンカーの2種類があります。

母材コンクリートを打ち込む前に所定の位置に設置しておくアンカーが「先付アンカー」
母材コンクリートの硬化後、所定の位置に穿孔などを行い固着させるアンカーを「後付アンカー」

さらに埋め込み方法によって、
「金属系アンカー」「接着系アンカー」「その他のアンカー」に分類されます。

金属系アンカー

金属拡張アンカーとその他の金属アンカーに分かれます。金属拡張アンカーは、母材に予め穿孔した孔の中でその拡張部が開き、孔壁に機械的に固着するものをいいます。

接着系アンカー

母材に予め穿孔した孔に充填した接着剤(カプセル方式又は注入方式)が化学反応により硬化し、定着部を物理的に固着するものをいいます。

その他のアンカー

金属系アンカー、接着系アンカー以外のアンカーを言います。材質(金属、プラスチック等)及び固着方法(打込式、ねじ込式等)とも色々あります。

さらに形状や施工方法によってさまざまな種類がありますが、
大きく分けて以下の4つの種類に分けられます。

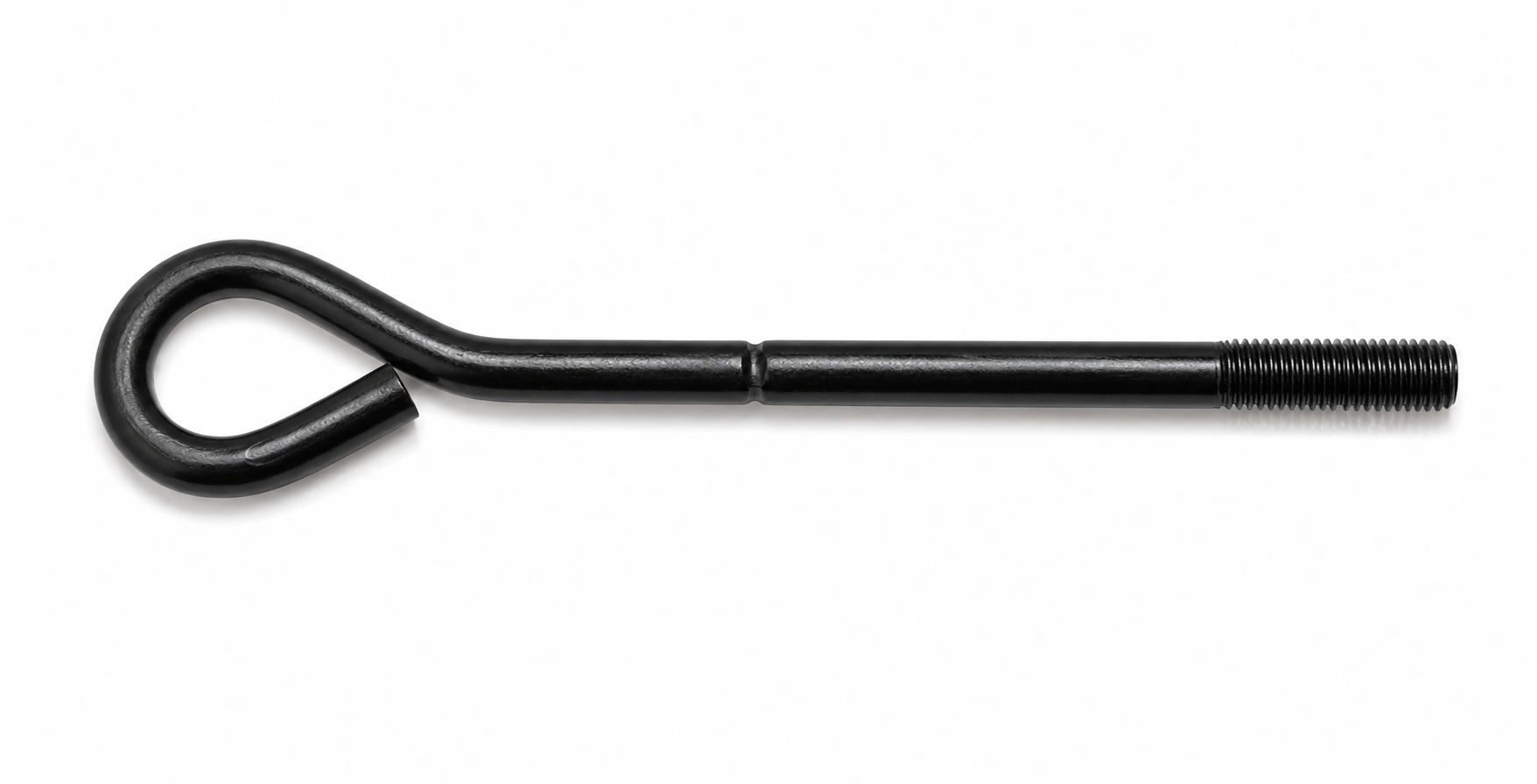

埋設アンカー

基本的なアンカーボルトで、コンクリートを流す前に固定して使用します。コンクリートの表面に突起が出ない状態で、六角ボルトや吊ボルトなどを施行することが可能です。

打ち込みアンカー

すでに固まっている状態のコンクリートや壁に下穴をあけ、直接施工するタイプです。具体的な取付方法としては、まずコンクリートに対してハンマードリルなどを使って下穴を開け、切り粉などを排除し、そこに打ち込みアンカーをしっかりと差し入れます。芯や外周部など特定の箇所をハンマーで叩くことで、打ち込みアンカーの下部が広がっていき、穴の内部に食い込んで固定するような仕組みになっています。ルーティアンカー、ベストアンカー、オールアンカー、タイトアンカー、Cタイプアンカーなどがあります。

ケミカルアンカー

カプセル型の容器に入っている接着剤が化学反応を起こし、コンクリートなどの基礎となる土台に固定ができるタイプです。具体的な取付方法としては、打ち込みアンカーや締付けアンカーとほとんど同じで、まずは設置場所に適切な径や深さを穿孔した後、ブロワーやブラシなどで切り粉をしっかりと取り除きます。その後、穴の奥深くまでアンカーボルトを挿入して、養生硬化させれば作業完了です。

締付アンカー

締付アンカーは、打ち込みアンカーとほぼ同じで、ネジの締め付けを利用してコンクリートに固定する方法です。取りつけたい場所にドリルで規定の径と十分な深さの穴をあけます。そのとき発生した切り粉はブロワーなどで除去した後、アンカーボルトをセットして、定められたトルク値まで締めつけることでセットが完了します。



アンカーボルト主なラインナップ

埋設アンカー

●L形アンカーボルト

L形アンカーボルト

●JIS B 1220 構造用両ネジアンカーボルトセット

JIS B 1220 構造用両ネジアンカーボルトセット

コンクリート用金属系アンカー


●ボルトアンカ-  後付アンカー
 (セットアンカー、ドライブセットアンカー、ホールインボルト、MMスーパープラグ、ビルアンカー、ビルボルト、ホークアンカー)

●トルコンアンカー

●イーグルアンカー

●ルーティアンカー

コンクリート用
金属系アンカー一覧

メーカー名 芯棒打ち込み式 内部コーン
打ち込み式
本体打ち込み式 スリーブ
打ち込み式
ウェッジ式
ユニカ ルーティアンカー ユニコンアンカー ルーティカットアンカー ルーティセットアンカー ビッグワンアンカー
サンコーテクノ オールアンカー シーティーアンカー グリップアンカー ボルトアンカー トルコンアンカー
エイワイファスナー タイトアンカー ドロップインアンカー プラグアンカー ビルボルト
サンコム ベストアンカー ダブルアンカー カットアンカー セットアンカー
日本ドライブイット メタルヒットアンカー ピーエイアンカー ジェイエイアンカー ドライブセットアンカー パーフェクトアンカー
ナニワ建設機材   プッシュアンカー CAアンカー セットアンカー
ケー・エフ・シー ホーク
・ストライクアンカー
ホーク
・ヘッドインアンカー
ホーク・
カットアンカー
ホーク
・アンカーボルト
ウェッジ・アンカー
サンライズ工業 ハイアンカー(Cタイプ) ハイアンカー
(テーパーナットタイプ)
ハイアンカー
(ナットタイプ)
ハイアンカー
(セットタイプ)
ハイアンカー
(ハイウェッジタイプ)
日本ヒルティ HNIアンカー HKDアンカー     HSAアンカー
峰岸 MMベストアンカー MSアンカー ストロングアンカー セットアンカー
岡部 ネールアンカー マルチアンカー MMマイティプラグ MMスーパープラグ


コンクリート用接着系アンカー

●ARケミカルセッター(AP)旭化成

●ケミカルアンカー

レジンエース(SE)

※ケミカルセッターは国内のみの販売となります。

コンクリート用接着系アンカー一覧



メーカー名

叩き込み式

攪拌式密封
カプセル
タイプ

攪拌式
フィルム
タイプ

注入式
エポシキ
アクリレート系

注入式
エポシキ系

ユニカ

レジンエース
(HC)

レジンエース
(HC)



レジンA
GEタイプ

レジンA
PEタイプ

旭化成工業

ARケミカル
セッターMU

ARケミカル
セッターAP

ARケミカル
セッター
HPアンカー

ARケミカル
セッター
EA-500

ARケミカル
セッター
EX-350

日本デコラックス

ケミカルアンカー
(PG-N)

ケミカルアンカー
(R-N)



ケミカルアンカー
(EL-350)

ケミカルアンカー
(GL-450)

フィッシャー



レジンカプセル
(RM)



接着系アンカー
FIS-VS

接着系アンカーFIS-ER

前田工繊

ボルトメイト
(HC)

ボルトメイト
(TG)



タイトロック
TL-410

ボルトメイトエポ
EP

エヌパット

パーフィックス
レジンカプセル
(SC)

パーフィックス
レジンカプセル
(RC)



レジンプレミックス
RP

エポプレミックス
PE

ヒルティー



ケミカル
HVU

HIT-HY

HIT-RE

後付けアンカー

アシバツナギアンカー
