デンデンボルト
（蝶番ボルト・ロットボルト）
| デンデンボルトラインナップ ダウンロードはこちら |
|---|
 |
デンデンボルトとは
デンデンボルトとは、ボルトの頭部がリングの形状をしているボルトです。
アイボルトと同様の形状ですが、頭部の輪形状が小さいのが特徴です。また、アイボルトとの大きな違いとしては、デンデンボルトは吊り下げる用途で使うことはできません。
主に機械器具類のアジャスターとして用いられます。
ご希望のサイズにてデンデンボルトの製作も承ります！詳細はページ下部へ
デンデンボルトの使い方
穴部をピンで固定し、デンデンボルトのねじ部がスイングする状態で使用します。
デンデンボルトの先端形状の種類
デンデンボルトは製造方法やサイズにより先端形状が２種類ございます。
以下の資料はあくまで参考資料となります。在庫状況により先端形状が異なる場合がございます。
ご指定がある方はお申し付けください。

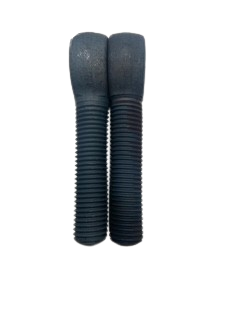

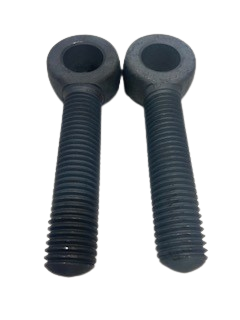

| 丸先 | 荒先 |
|---|---|
 |
 |
| サイズ（ねじ径） | サイズ（L寸） | 先端形状 |
|---|---|---|
| M6 | ～80 |
荒先 |
| M8 | ～80 85～100 １１０～150 １６０～ |
荒先 荒先 丸先 丸先 |
| M10 | ～80 85～100 １05～150 １６０～ |
荒先 荒先 丸先 丸先 |
| M12 | ～100 105～130 135～150 155～ |
荒先 【鉄】荒先・丸先【 ステンレス】丸先 丸先 丸先 |
| M14 | すべて |
丸先 |
| M16 | ～60 65～120 125～150 160～ |
丸先 【鉄】荒先・丸先【 ステンレス】丸先 丸先 丸先 |
| M18 | すべて |
丸先 |
| M20 | すべて |
丸先 |
| M22 | すべて |
丸先 |
| M24 | すべて |
丸先 |
| M30 | すべて |
丸先 |
| M36 | すべて | 丸先 |
単位：ｍｍ
材質
・鉄
・S45C
・ステンレス（SUS304、SUSXM7、SUS316）
・SUS316L
・SNB7
・チタン
※対応できかねる材質もございます。詳しくはお問い合わせください。
| 材質特集ページLINK | |
|---|---|
表面処理
・三価クロメート
etc
図面・規格・型番
●デンデンボルト半ネジ
サイズにより丸先・荒先がございます。都度お問い合わせください。
| ねじ径（メートルねじ） | a | b | c | L |
|---|---|---|---|---|
| M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30 |
12 16 20 26 28 32 38 40 42 48 60 |
6 8 10 12 14 16 18 20 22 24 30 |
6.1 8.1 10.2 13 14.5 16.5 18.5 20.5 23 25 31 |
25～80 25～200 30～200 40～300 80～150 40～300 100～200 70～300 80～300 80～300 120～300 |
| ウィットサイズ | a | b | c | L |
| W3/8 W1/2 W5/8 W3/4 W7/8 W1” |
20 26 32 38 42 50 |
10 13 16 19 22 25 |
10.2 13 16.5 20 23 26 |
40～100 60～150 60～200 80～200 |
ねじ部長さ一覧(図面Sの長さになります。）
| サイズ | 鉄 | SUS | サイズ | 鉄 | SUS |
|---|---|---|---|---|---|
| M6×25 M6×30 M6×35 M6×40 M6×45 M6×50 M6×60 M6×65 M6×70 M6×75 M6×80 M8×25 M8×30 M8×35 M8×40 M8×45 M8×50 M8×55 M8×60 M8×65 M8×70 M8×75 M8×80 M8×85 M8×90 M8×100 M8×110 M8×120 M8×130 M8×135 M8×140 M8×150 M8×160 M8×180 M8×200 M10×30 M10×35 M10×40 M10×45 M10×50 M10×55 M10×60 M10×65 M10×70 M10×75 M10×80 M10×85 M10×90 M10×95 M10×100 M10×105 M10×110 M10×120 M10×125 M10×130 M10×140 M10×150 M10×160 M10×180 M10×200 M12×40 M12×45 M12×50 M12×55 M12×60 M12×65 M12×70 M12×75 M12×80 M12×85 M12×90 M12×95 M12×100 M12×105 M12×110 M12×115 M12×120 M12×125 M12×130 M12×135 M12×140 M12×145 M12×150 M12×155 M12×160 M12×170 M12×175 M12×180 M12×190 M12×200 M12×220 M12×230 M12×250 M12×300 M14×80 M14×90 M14×100 M14×120 M14×130 M14×150 |
19 24 17 22 27 32 42 47 52 57 62 17 22 22 27 32 30 35 40 45 50 55 60 40 45 50 55 60 65 70 70 75 80 90 100 20 25 20 25 30 35 40 45 50 55 60 45 45 50 50 55 50 60 65 65 70 75 80 90 100 27 25 32 30 35 40 45 50 55 45 50 50 60 55 55 60 65 65 75 70 70 75 75 80 80 85 90 90 95 100 110 115 125 150 40 45 50 60 65 75 |
19 24 17 22 27 32 42 47 52 57 62 17 22 22 27 32 30 35 40 45 50 55 60 40 45 55 55 60 65 70 70 75 80 90 100 20 25 20 25 30 35 40 45 50 55 60 45 50 50 60 55 50 60 65 65 70 75 80 90 100 27 25 30 35 40 45 40 40 45 50 50 50 60 55 55 60 60 65 65 70 70 75 75 80 80 85 90 90 95 100 110 115 125 150 40 45 50 60 65 75 |
M16×40 M16×50 M16×55 M16×60 M16×65 M16×70 M16×75 M16×80 M16×85 M16×90 M16×95 M16×100 M16×105 M16×110 M16×115 M16×120 M16×125 M16×130 M16×135 M16×140 M16×145 M16×150 M16×160 M16×170 M16×180 M16×190 M16×200 M16×210 M16×220 M16×230 M16×250 M16×280 M16×300 M18×100 M18×110 M18×120 M18×130 M18×135 M18×150 M18×200 M20×60 M20×70 M20×75 M20×80 M20×85 M20×90 M20×95 M20×100 M20×105 M20×110 M20×115 M20×120 M20×125 M20×130 M20×135 M20×140 M20×145 M20×150 M20×155 M20×160 M20×165 M20×170 M20×180 M20×190 M20×200 M20×210 M20×220 M20×230 M20×240 M20×250 M20×260 M20×270 M20×280 M20×300 M20×350 M22×80 M22×85 M22×90 M22×100 M22×110 M22×115 M22×120 M22×125 M22×130 M22×135 M22×140 M22×145 M22×150 M22×160 M22×170 M22×180 M22×190 M22×200 M22×220 M22×250 M22×300 M24×80 M24×90 M24×100 M24×110 M24×115 M24×120 M24×125 M24×130 M24×140 M24×145 M24×150 M24×155 M24×160 M24×165 M24×170 M24×175 M24×180 M24×190 M24×200 M24×210 M24×220 M24×230 M24×240 M24×250 M24×260 M24×280 M24×300 M30×120 M30×130 M30×140 M30×150 M30×160 M30×170 M30×180 M30×190 M30×200 M30×250 M30×300 M30×350 |
24 34 30 30 35 40 45 50 45 50 55 60 55 55 60 65 65 65 70 70 75 75 80 85 90 95 100 105 110 115 125 140 150 50 55 60 65 70 75 100 30 35 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 80 85 85 90 95 100 105 110 115 120 125 130 135 140 150 175 40 45 45 50 55 60 60 65 65 70 70 75 75 80 85 90 95 100 110 125 150 40 45 50 55 60 60 65 65 70 75 75 80 80 85 85 90 90 95 100 105 110 115 120 125 130 140 150 60 65 70 75 80 85 90 95 100 125 150 175 |
24 24 30 30 35 35 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 85 90 95 100 105 110 115 125 140 150 50 55 60 65 70 75 100 30 5 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 80 85 85 90 95 100 105 110 115 120 125 130 135 140 150 175 40 45 45 50 55 60 60 65 65 70 70 75 75 80 85 90 95 100 110 125 150 40 45 50 55 60 60 65 65 70 75 75 80 80 85 85 90 90 95 100 105 110 115 120 125 130 140 150 60 65 70 75 80 85 90 95 100 15 150 175 |
単位：ｍｍ
※詳しい寸法は上記表を参照ください。
ラインナップ型番 |
|||||
|---|---|---|---|---|---|
| 材質：鉄 表面処理：三価クロメート 型番 |
サイズd×L |
ねじ部 長さ※ |
材質：ステンレス 表面処理：生地 型番 |
サイズd×L |
ねじ部 長さ※ |
| WLT6-25 WLT6-30 WLT6-35 WLT6-40 WLT6-45 WLT6-50 WLT6-60 WLT6-65 WLT6-70 WLT6-75 WLT6-80 WLT8-25 WLT8-30 WLT8-35 WLT8-40 WLT8-45 WLT8-50 WLT8-55 WLT8-60 WLT8-65 WLT8-70 WLT8-75 WLT8-80 WLT8-85 WLT8-90 WLT8-100 WLT8-110 WLT8-120 WLT8-130 WLT8-135 WLT8-140 WLT8-150 WLT10-30 WLT10-35 WLT10-40 WLT10-45 WLT10-50 WLT10-55 WLT10-60 WLT10-65 WLT10-70 WLT10-75 WLT10-80 WLT10-85 WLT10-90 WLT10-100 WLT10-110 WLT10-120 WLT10-130 WLT10-140 WLT10-150 WLT10-160 WLT10-180 WLT10-200 WLT12-40 WLT12-45 WLT12-50 WLT12-55 WLT12-60 WLT12-65 WLT12-70 WLT12-75 WLT12-80 WLT12-85 WLT12-90 WLT12-95 WLT12-100 WLT12-105 WLT12-110 WLT12-115 WLT12-120 WLT12-125 WLT12-130 WLT12-135 WLT12-140 WLT12-145 WLT12-150 WLT12-155 WLT12-160 WLT12-170 WLT12-180 WLT12-190 WLT12-200 WLT12-230 WLT12-250 WLT12-300 WLT12-350 WLT14-80 WLT14-90 WLT14-120 WLT14-130 WLT14-150 WLT16-50 WLT16-55 WLT16-60 WLT16-65 WLT16-70 WLT16-75 WLT16-80 WLT16-85 WLT16-90 WLT16-95 WLT16-100 WLT16-105 WLT16-110 WLT16-115 WLT16-120 WLT16-125 WLT16-130 WLT16-135 WLT16-140 WLT16-145 WLT16-150 WLT16-160 WLT16-170 WLT16-180 WLT16-190 WLT16-200 WLT16-250 WLT16-280 WLT16-300 WLT18-100 WLT18-110 WLT18-120 WLT18-130 WLT18-135 WLT18-150 WLT18-200 WLT20-70 WLT20-75 WLT20-80 WLT20-85 WLT20-90 WLT20-95 WLT20-100 WLT20-105 WLT20-110 WLT20-115 WLT20-120 WLT20-125 WLT20-130 WLT20-135 WLT20-140 WLT20-145 WLT20-150 WLT20-155 WLT20-160 WLT20-170 WLT20-180 WLT20-190 WLT20-200 WLT20-210 WLT20-250 WLT20-270 WLT20-300 WLT20-350 WLT22-80 WLT22-85 WLT22-90 WLT22-100 WLT22-110 WLT22-115 WLT22-120 WLT22-125 WLT22-130 WLT22-140 WLT22-145 WLT22-150 WLT22-160 WLT22-170 WLT22-180 WLT22-190 WLT22-200 WLT22-220 WLT22-250 WLT22-300 WLT22-350 WLT30-120 WLT30-130 WLT30-140 WLT30-150 WLT30-160 WLT30-170 WLT30-180 WLT30-190 WLT30-200 WLT30-250 WLT30-300 WLT30-350 WLT30-400 WLT36-300 WLT36-350 WLT36-400 WLT36-450 WLT42-400 WLT48-400 |
M6×25 M6×30 M6×35 M6×40 M6×45 M6×50 M6×60 M6×65 M6×70 M6×75 M6×80 M8×25 M8×30 M8×35 M8×40 M8×45 M8×50 M8×55 M8×60 M8×65 M8×70 M8×75 M8×80 M8×85 M8×90 M8×100 M8×110 M8×120 M8×130 M8×135 M8×140 M8×150 M10×30 M10×35 M10×40 M10×45 M10×50 M10×55 M10×60 M10×65 M10×70 M10×75 M10×80 M10×85 M10×90 M10×100 M10×110 M10×120 M10×130 M10×140 M10×150 M10×160 M10×180 M10×200 M12×40 M12×45 M12×50 M12×55 M12×60 M12×65 M12×70 M12×75 M12×80 M12×85 M12×90 M12×95 M12×100 M12×105 M12×110 M12×115 M12×120 M12×125 M12×130 M12×135 M12×140 M12×145 M12×150 M12×155 M12×160 M12×170 M12×180 M12×190 M12×200 M12×230 M12×250 M12×300 M12×350 M14×80 M14×90 M14×120 M14×130 M14×150 M16×50 M16×55 M16×60 M16×65 M16×70 M16×75 M16×80 M16×85 M16×90 M16×95 M16×100 M16×105 M16×110 M16×115 M16×120 M16×125 M16×130 M16×135 M16×140 M16×145 M16×150 M16×160 M16×170 M16×180 M16×190 M16×200 M16×250 M16×280 M16×300 M18×100 M18×110 M18×120 M18×130 M18×135 M18×150 M18×200 M20×70 M20×75 M20×80 M20×85 M20×90 M20×95 M20×100 M20×105 M20×110 M20×115 M20×120 M20×125 M20×130 M20×135 M20×140 M20×145 M20×150 M20×155 M20×160 M20×170 M20×180 M20×190 M20×200 M20×210 M20×250 M20×270 M20×300 M20×350 M22×80 M22×85 M22×90 M22×100 M22×110 M22×115 M22×120 M22×125 M22×130 M22×140 M22×145 M22×150 M22×160 M22×170 M22×180 M22×190 M22×200 M22×220 M22×250 M22×300 M22×350 M30×120 M30×130 M30×140 M30×150 M30×160 M30×170 M30×180 M30×190 M30×200 M30×250 M30×300 M30×350 M30×400 M36×300 M36×350 M36×400 M36×450 M42×400 M48×400 |
19 24 17 22 27 32 42 47 52 57 62 17 22 22 27 32 30 35 40 45 50 55 60 40 45 50 55 60 65 70 70 75 20 25 20 25 30 35 40 45 50 55 60 45 45 50 50 60 65 70 75 80 90 100 27 25 32 30 35 40 45 50 55 45 50 50 60 55 55 60 65 65 75 70 70 75 75 80 80 85 90 95 100 115 125 150 40 45 60 65 75 34 30 30 35 40 45 50 45 50 55 60 55 55 60 65 65 65 70 70 75 75 80 85 90 95 100 125 140 150 50 55 60 65 70 75 100 35 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 80 85 90 95 100 105 125 135 150 175 40 45 45 50 55 60 60 65 65 70 75 75 80 85 90 95 100 110 125 150 60 65 70 75 80 85 90 95 100 125 150 175 |
3LT6-25 3LT6-30 3LT6-35 3LT6-40 3LT6-45 3LT6-50 3LT6-60 3LT6-65 3LT6-70 3LT6-75 3LT6-80 3LT8-25 3LT8-30 3LT8-35 3LT8-40 3LT8-45 3LT8-50 3LT8-55 3LT8-60 3LT8-65 3LT8-70 3LT8-75 3LT8-80 3LT8-85 3LT8-90 3LT8-100 3LT8-110 3LT8-120 3LT8-130 3LT8-135 3LT8-140 3LT8-150 3LT8-180 3LT8-200 3LT10-30 3LT10-35 3LT10-40 3LT10-45 3LT10-50 3LT10-55 3LT10-60 3LT10-65 3LT10-70 3LT10-75 3LT10-80 3LT10-85 3LT10-90 3LT10-100 3LT10-110 3LT10-120 3LT10-130 3LT10-140 3LT10-150 3LT10-160 3LT10-180 3LT10-200 3LT12-40 3LT12-45 3LT12-50 3LT12-55 3LT12-60 3LT12-65 3LT12-70 3LT12-75 3LT12-80 3LT12-85 3LT12-90 3LT12-95 3LT12-100 3LT12-105 3LT12-110 3LT12-115 3LT12-120 3LT12-125 3LT12-130 3LT12-135 3LT12-140 3LT12-145 3LT12-150 3LT12-155 3LT12-160 3LT12-170 3LT12-180 3LT12-190 3LT12-200 3LT12-230 3LT12-250 3LT12-300 3LT12-350 3LT14-80 3LT14-90 3LT14-100 3LT14-120 3LT14-130 3LT14-150 3LT16-40 3LT16-50 3LT16-55 3LT16-60 3LT16-65 3LT16-70 3LT16-75 3LT16-80 3LT16-85 3LT16-90 3LT16-95 3LT16-100 3LT16-105 3LT16-110 3LT16-115 3LT16-120 3LT16-125 3LT16-130 3LT16-135 3LT16-140 3LT16-145 3LT16-150 3LT16-160 3LT16-170 3LT16-180 3LT16-190 3LT16-200 3LT16-250 3LT16-280 3LT16-300 3LT18-100 3LT18-110 3LT18-120 3LT18-130 3LT18-135 3LT18-150 3LT18-200 3LT20-70 3LT20-75 3LT20-80 3LT20-85 3LT20-90 3LT20-95 3LT20-100 3LT20-105 3LT20-110 3LT20-115 3LT20-120 3LT20-125 3LT20-130 3LT20-135 3LT20-140 3LT20-145 3LT20-150 3LT20-155 3LT20-160 3LT20-170 3LT20-180 3LT20-190 3LT20-200 3LT20-210 3LT20-250 3LT20-270 3LT20-300 3LT20-350 3LT22-80 3LT22-85 3LT22-90 3LT22-100 3LT22-110 3LT22-115 3LT22-120 3LT22-125 3LT22-130 3LT22-140 3LT22-145 3LT22-150 3LT22-160 3LT22-170 3LT22-180 3LT22-190 3LT22-200 3LT22-220 3LT22-250 3LT22-300 3LT22-350 3LT24-80 3LT24-90 3LT24-100 3LT24-110 3LT24-115 3LT24-120 3LT24-125 3LT24-130 3LT24-140 3LT24-145 3LT24-150 3LT24-155 3LT24-160 3LT24-165 3LT24-170 3LT24-175 3LT24-180 3LT24-190 3LT24-200 3LT24-210 3LT24-220 3LT24-230 3LT24-250 3LT24-280 3LT24-300 3LT24-350 3LT30-120 3LT30-130 3LT30-140 3LT30-150 3LT30-160 3LT30-170 3LT30-180 3LT30-190 3LT30-200 3LT30-250 3LT30-300 3LT30-350 3LT30-400 3LT36-180 3LT36-200 3LT36-250 3LT36-300 3LT36-350 3LT36-400 3LT36-450 |
M6×25 M6×30 M6×35 M6×40 M6×45 M6×50 M6×60 M6×65 M6×70 M6×75 M6×80 M8×25 M8×30 M8×35 M8×40 M8×45 M8×50 M8×55 M8×60 M8×65 M8×70 M8×75 M8×80 M8×85 M8×90 M8×100 M8×110 M8×120 M8×130 M8×135 M8×140 M8×150 M8×180 M8×200 M10×30 M10×35 M10×40 M10×45 M10×50 M10×55 M10×60 M10×65 M10×70 M10×75 M10×80 M10×85 M10×90 M10×100 M10×110 M10×120 M10×130 M10×140 M10×150 M10×160 M10×180 M10×200 M12×40 M12×45 M12×50 M12×55 M12×60 M12×65 M12×70 M12×75 M12×80 M12×85 M12×90 M12×95 M12×100 M12×105 M12×110 M12×115 M12×120 M12×125 M12×130 M12×135 M12×140 M12×145 M12×150 M12×155 M12×160 M12×170 M12×180 M12×190 M12×200 M12×230 M12×250 M12×300 M12×350 M14×80 M14×90 M14×100 M14×120 M14×130 M14×150 M16×40 M16×50 M16×55 M16×60 M16×65 M16×70 M16×75 M16×80 M16×85 M16×90 M16×95 M16×100 M16×105 M16×110 M16×115 M16×120 M16×125 M16×130 M16×135 M16×140 M16×145 M16×150 M16×160 M16×170 M16×180 M16×190 M16×200 M16×250 M16×280 M16×300 M18×100 M18×110 M18×120 M18×130 M18×135 M18×150 M18×200 M20×70 M20×75 M20×80 M20×85 M20×90 M20×95 M20×100 M20×105 M20×110 M20×115 M20×120 M20×125 M20×130 M20×135 M20×140 M20×145 M20×150 M20×155 M20×160 M20×170 M20×180 M20×190 M20×200 M20×210 M20×250 M20×270 M20×300 M20×350 M22×80 M22×85 M22×90 M22×100 M22×110 M22×115 M22×120 M22×125 M22×130 M22×140 M22×145 M22×150 M22×160 M22×170 M22×180 M22×190 M22×200 M22×220 M22×250 M22×300 M22×350 M24×80 M24×90 M24×100 M24×110 M24×115 M24×120 M24×125 M24×130 M24×140 M24×145 M24×150 M24×155 M24×160 M24×165 M24×170 M24×175 M24×180 M24×190 M24×200 M24×210 M24×220 M24×230 M24×250 M24×280 M24×300 M24×350 M30×120 M30×130 M30×140 M30×150 M30×160 M30×170 M30×180 M30×190 M30×200 M30×250 M30×300 M30×350 M30×400 M36×180 M36×200 M36×250 M36×300 M36×350 M36×400 M36×450 |
19 24 17 22 27 32 42 47 52 57 62 17 22 22 27 32 30 35 40 45 50 55 60 40 45 55 55 60 65 70 70 75 90 100 20 25 20 25 30 35 40 45 50 55 60 45 50 60 50 60 65 70 75 80 90 100 27 25 30 35 40 45 40 40 45 50 50 50 60 55 55 60 60 65 65 70 70 75 75 80 80 85 90 95 100 115 125 150 40 45 50 60 65 75 24 24 30 30 35 35 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 85 90 95 100 125 140 150 50 55 60 65 70 75 100 5 40 40 45 45 50 50 55 55 60 60 65 65 70 70 75 75 80 80 85 90 95 100 105 125 135 150 175 40 45 45 50 55 60 60 65 65 70 75 75 80 85 90 95 100 110 125 150 40 45 50 55 60 60 65 65 70 75 75 80 80 85 85 90 90 95 100 105 110 115 125 140 150 60 65 70 75 80 85 90 95 100 15 150 175 |
| 材質：S45C 表面処理：生地 型番 |
サイズd×L |
※S45Cのねじ長さは L寸法の約半分です。 |
|---|---|---|
| S45CLT8-60 S45CLT10-50 S45CLT10-60 S45CLT10-70 S45CLT10-80 S45CLT10-90 S45CLT10-100 S45CLT10-110 S45CLT10-120 S45CLT10-130 S45CLT10-140 S45CLT10-150 S45CLT12-60 S45CLT12-65 S45CLT12-70 S45CLT12-75 S45CLT12-80 S45CLT12-90 S45CLT12-100 S45CLT12-110 S45CLT12-120 S45CLT12-130 S45CLT12-150 S45CLT12-160 S45CLT12-180 S45CLT12-200 S45CLT16-70 S45CLT16-75 S45CLT16-80 S45CLT16-85 S45CLT16-90 S45CLT16-100 S45CLT16-110 S45CLT16-120 S45CLT16-130 S45CLT16-140 S45CLT16-150 S45CLT16-200 S45CLT20-80 S45CLT20-90 S45CLT20-100 S45CLT20-110 S45CLT20-120 S45CLT20-130 S45CLT20-140 S45CLT20-150 S45CLT20-160 S45CLT20-180 S45CLT20-200 S45CLT22-100 S45CLT22-110 S45CLT22-120 S45CLT22-130 S45CLT22-140 S45CLT22-150 S45CLT24-110 S45CLT24-130 S45CLT24-140 S45CLT24-150 S45CLT24-160 S45CLT24-180 S45CLT24-200 |
M8×60 M10×50 M10×60 M10×70 M10×80 M10×90 M10×100 M10×110 M10×120 M10×130 M10×140 M10×150 M12×60 M12×65 M12×70 M12×75 M12×80 M12×90 M12×100 M12×110 M12×120 M12×130 M12×150 M12×160 M12×180 M12×200 M16×70 M16×75 M16×80 M16×85 M16×90 M16×100 M16×110 M16×120 M16×130 M16×140 M16×150 M16×200 M20×80 M20×90 M20×100 M20×110 M20×120 M20×130 M20×140 M20×150 M20×160 M20×180 M20×200 M22×100 M22×110 M22×120 M22×130 M22×140 M22×150 M24×110 M24×130 M24×140 M24×150 M24×160 M24×180 M24×200 |
デンデンボルト |
|||
|---|---|---|---|
| 材質：鉄 表面処理：生地 型番 |
サイズd×L |
材質：鉄 表面処理：三価クロメート 型番 |
サイズd×L |
| 10LTW3/8-60 10LTW5/8-80 10LTW5/8-90 10LTW5/8-110 10LTW5/8-150 10LTW3/4-100 |
W3/8×60 W5/8×80 W5/8×90 W5/8×110 W5/8×150 W3/4×100 |
WLTW3/8-30 WLTW1/2-80 WLTW5/8-90 |
W3/8×30 W1/2×80 W5/8×90 |
※ねじ部長さお気軽にお問い合わせください
●デンデンボルト全ネジ
サイズにより丸先・荒先がございます。都度お問い合わせください。
| ねじ径 | a | b | c |
|---|---|---|---|
| M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30 |
12 16 20 26 28 32 38 40 42 48 60 |
6 8 10 12 14 16 18 20 22 24 30 |
6.1 8.1 10.2 13 14.5 16.5 18.5 20.5 23 25 31 |
| ラインナップ型番一覧 | |||
|---|---|---|---|
| デンデンボルト（全ネジ） | |||
| 材質：鉄 表面処理：生地 型番 |
サイズd×L |
材質：ステンレス 表面処理：生地 型番 |
サイズd×L |
| 10LTZ10-50 10LTZ10-55 10LTZ10-60 10LTZ10-65 10LTZ10-70 10LTZ10-75 10LTZ10-80 10LTZ10-100 10LTZ10-110 10LTZ10-120 10LTZ12-50 10LTZ12-60 10LTZ12-65 10LTZ12-70 10LTZ12-75 10LTZ12-80 10LTZ12-85 10LTZ12-90 10LTZ12-100 10LTZ12-120 10LTZ12-130 10LTZ12-140 10LTZ12-150 10LTZ12-200 10LTZ16-50 10LTZ16-70 10LTZ16-75 10LTZ16-90 10LTZ16-100 10LTZ16-120 10LTZ16-130 10LTZ16-140 10LTZ16-150 10LTZ16-160 10LTZ16-180 10LTZ16-200 10LTZ20-110 10LTZ20-120 10LTZ20-130 10LTZ20-140 10LTZ24-110 10LTZ24-170 10LTZ24-200 |
M10×50 M10×55 M10×60 M10×65 M10×70 M10×75 M10×80 M10×100 M10×110 M10×120 M12×50 M12×60 M12×65 M12×70 M12×75 M12×80 M12×85 M12×90 M12×100 M12×120 M12×130 M12×140 M12×150 M12×200 M16×50 M16×70 M16×75 M16×90 M16×100 M16×120 M16×130 M16×140 M16×150 M16×160 M16×180 M16×200 M20×110 M20×120 M20×130 M20×140 M24×110 M24×170 M24×200 |
3LTZ6-35 3LTZ6-40 3LTZ6-50 3LTZ6-60 3LTZ6-80 3LTZ8-35 3LTZ8-40 3LTZ8-45 3LTZ8-50 3LTZ8-60 3LTZ8-65 3LTZ8-70 3LTZ8-80 3LTZ8-100 3LTZ10-40 3LTZ10-45 3LTZ10-50 3LTZ10-55 3LTZ10-60 3LTZ10-65 3LTZ10-70 3LTZ10-75 3LTZ10-80 3LTZ10-90 3LTZ10-100 3LTZ10-110 3LTZ10-120 3LTZ10-130 3LTZ10-140 3LTZ10-150 3LTZ10-160 3LTZ10-200 3LTZ12-45 3LTZ12-50 3LTZ12-55 3LTZ12-60 3LTZ12-65 3LTZ12-70 3LTZ12-75 3LTZ12-80 3LTZ12-85 3LTZ12-90 3LTZ12-95 3LTZ12-100 3LTZ12-110 3LTZ12-130 3LTZ12-135 3LTZ12-140 3LTZ12-150 3LTZ12-200 3LTZ14-120 3LTZ16-65 3LTZ16-70 3LTZ16-75 3LTZ16-80 3LTZ16-85 3LTZ16-90 3LTZ16-95 3LTZ16-100 3LTZ16-105 3LTZ16-110 3LTZ16-115 3LTZ16-120 3LTZ16-125 3LTZ16-130 3LTZ16-140 3LTZ16-150 3LTZ16-160 3LTZ16-170 3LTZ16-180 3LTZ16-190 3LTZ20-70 3LTZ20-80 3LTZ20-100 3LTZ20-110 3LTZ20-120 3LTZ20-130 3LTZ20-135 3LTZ20-150 3LTZ20-160 3LTZ20-200 3LTZ20-250 3LTZ22-150 |
M6×35 M6×40 M6×50 M6×60 M6×80 M8×35 M8×40 M8×45 M8×50 M8×60 M8×65 M8×70 M8×80 M8×100 M10×40 M10×45 M10×50 M10×55 M10×60 M10×65 M10×70 M10×75 M10×80 M10×90 M10×100 M10×110 M10×120 M10×130 M10×140 M10×150 M10×160 M10×200 M12×45 M12×50 M12×55 M12×60 M12×65 M12×70 M12×75 M12×80 M12×85 M12×90 M12×95 M12×100 M12×110 M12×130 M12×135 M12×140 M12×150 M12×200 M14×120 M16×65 M16×70 M16×75 M16×80 M16×85 M16×90 M16×95 M16×100 M16×105 M16×110 M16×115 M16×120 M16×125 M16×130 M16×140 M16×150 M16×160 M16×170 M16×180 M16×190 M20×70 M20×80 M20×100 M20×110 M20×120 M20×130 M20×135 M20×150 M20×160 M20×200 M20×250 M22×150 |
材質、サイズ等詳しくはお問い合わせください
デンデンボルトの製作品もお任せ
デンデンボルト特注加工事例
| ステンレス製 デンデンボルト |
穴の大きさ、頭部の厚さを お客様のご希望の寸法で加工 |
|---|---|
 |
 |
ご希望のサイズ・材質にてデンデンボルトの製作も承ります！
●ＦＡＸ／MAILからお見積り依頼
専用お見積り用紙を下記からダウンロードし、必要事項を記入（入力）してFAX（MAIL）にて送信してください。
●お見積り専用フォームから依頼する
必要事項をPC画面から入力し送信ボタンを押すだけ！PCから簡単にお見積りが可能になりました！
