Uボルト・コ型ボルト用プレート各種

Uボルトプレート付きタイプUボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)

Uボルト用プレート(一般鋼管用)
Uボルト用プレート(歩道橋用)
コ型ボルト用プレート

Uボルト・コ型ボルト用プレートカタログ
ダウンロードはこちら
曲げ加工品カタログ(PDF)
ダウンロードはこちら
Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)

Uボルト用プレートとは?

Uボルトのピッチに合わせたプレートです。
Uボルト組付け時にナットと併用して使用します。

●Uボルト用プレート(一般鋼管用)

Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)

●Uボルト用プレート(歩道橋用)

Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)

コ型ボルト用プレートとは?

コ型ボルトのピッチに合わせたプレートです。
コ型ボルト組付け時に使用します。

主な採用例:農業関係※ビニールハウスへの利用実績多数!歩道橋、その他構造物

Uボルトプレート付きタイプUボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)

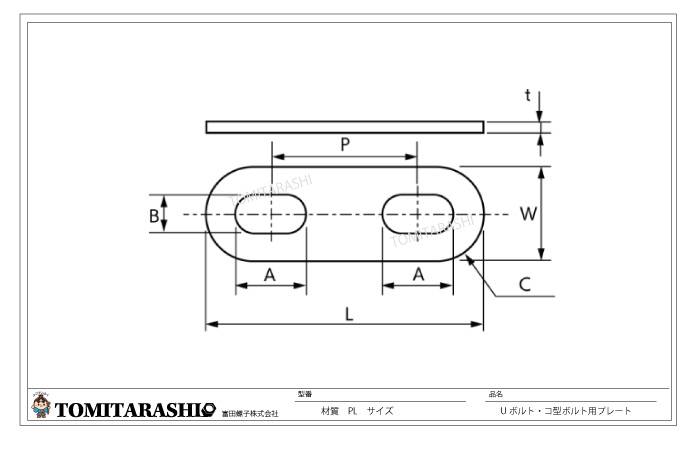

Uボルト・コ型ボルト用プレート 図面・規格・型番

●Uボルト・コ型ボルト用プレート(一般鋼管用)

Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)
三価クロメート ステンレス(SUS)
Uボルト用プレート三価クロメート Uボルト用プレートステンレス(SUS)
材質:鉄
表面処理:三価クロメート

型番 適応
Uボルトサイズ
L P W A B C(R)
WPL6-8・10A
6×8A・10A 46 23 20 2 10 8 10
WPL6-15・20A 6×15A・20A 59.5 31.5 20 2 15 8 10
WPL6-25・32A 6×25A・32A 71 43 20 2 15 8 10
WPL6-40・50A 6×40A・50A 91 63 20 2 15 8 10
WPL8-15・20A 8×15A・20A 61 33 22 2 16 10 10
WPL8-25・32A 8×25A・32A 77 49 22 2 16 10 10
WPL8-40・50A 8×40A・50A 95 66 22 2 16 10 10
WPL10-15・20A 10×15A・20A 68 34 25 2 18 12 12.5
WPL10-25・32A 10×25A・32A 84 50 25 2 18 12 12.5
WPL10-40・50A 10×40A・50A 102 68 25 2 18 12 12.5
WPL10-65・80A 10×65A・80A 130 96 25 2 18 12 12.5
WPL10-100A 10×100A 162 128 25 2 18 12 12.5
WPL10-125A※ 10×125A※ 188 154 25 2 18 12 12.5
材質:ステンレス(SUS)
表面処理:生地

型番 適応
Uボルトサイズ
L P W A B C(R)
3PL6-8・10A 6×8A・10A 46 23 20 2 10 8 10
3PL6-15・20A 6×15A・20A 59.5 31.5 20 2 15 8 10
3PL6-25・32A 6×25A・32A 71 43 20 2 15 8 10
3PL6-40・50A 6×40A・50A 91 63 20 2 15 8 10
3PL8-15・20A 8×15A・20A 61 33 22 2 16 10 10
3PL8-25・32A 8×25A・32A 77 49 22 2 16 10 10
3PL8-40・50A 8×40A・50A 95 66 22 2 16 10 10
3PL10-15・20A 10×15A・20A 68 34 25 2 18 12 12.5
3PL10-25・32A 10×25A・32A 84 50 25 2 18 12 12.5
3PL10-40・50A 10×40A・50A 102 68 25 2 18 12 12.5
3PL10-65・80A 10×65A・80A 130 96 25 2 18 12 12.5
3PL10-100A※ 10×100A 162 128 25 2 18 12 12.5

※在庫がない場合がございますのでまずはお問い合わせください
※ご注文の際は型番を記載ください

●Uボルト用プレート(歩道橋用)

歩道橋用Uボルト施工例 歩道橋用Uボルト施工例
歩道橋用Uボルト施工例 歩道橋用Uボルト施工例
Uボルト用プレート(歩道橋用)Uボルト用プレート(歩道橋用)Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)
呼びサイズ
M6×P25×70
L(mm) P(mm) W(mm) t(mm)
鉄・ユニクロめっき 45 25 20 3.2
ステンレス 45 25 20 3.0

●Uボルトプレート付きタイプ

便利なセット品もあります!お気軽にお問い合わせください!!

プレート各種製作品もお任せ

特注で制作したコノジボルトやUボルトにぴったり合うプレートの製作も承ります。

希望の寸法をご提示ください!

プレート各種製作品もお任せ特注で制作したコノジボルトやUボルトにぴったり合うプレートの製作特注で制作したコノジボルトやUボルトにぴったり合うプレートの製作Uボルトプレート付きタイプUボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)コノジボルトやUボルトにぴったり合うプレートの製Uボルト用プレート(一般鋼管用)Uボルト用プレート(歩道橋用)コノジボルトやUボルトにぴったり合うプレートボルト用プレート(一般鋼管用)ボルト用プレート(歩道橋用)

H鋼用キャップカバー各種お取り扱いございます

<特徴>H鋼用キャップカバー。作業中及び施工後の「安全確保」や「切断面の防錆用」に
<サイズ>H100,H125,H150
