SUS316L HV300
A4-100強度保証ハイテンションワッシャー
ラインナップ
A4-100など
高強度ボルトナット対応品
SUS316L HV300 ハイテンションワッシャーとは？
SUS316L HV300 ハイテンションワッシャーとは、
引張強さ1,000N/mm2程度の高強度ボルトの締結に使用可能な強度保証付きの平座金です。
さらに、SUS316Lを使用することで、海水などへの耐食性も向上しました。
SUS316L A4-100高強度ボルトとは？特集ページは下記をCHECK
A4-100強度保証品とは、1000N/mm²以上の引張力が保証されたを示します。
主な製品：六角穴付きボルト、六角ボルト、六角ナット
SUS316Lとは？
SUS316Lは、SUS304にモリブデンを加えることで海水などへの耐食性を向上させたSUS鋼材を示します。
一般的に流通しているSUS製六角ボルト（SUS304相当材）よりも耐食性が高く、SUS316Lに添加されたMo（モリブデン）には、破壊された不動態皮膜を修復する機能があるため、海水環境下でも使用されています。
主な採用分野：石油化学工業、染色工業、船舶部品、海水ポンプ等
SUS316L代表成分
| C | Si | Mn | P | S | Ni | Cr | Mo | |
|---|---|---|---|---|---|---|---|---|
| SUS316L | 0.03以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 10.00 ～14.00 |
16.00 ～18.00 |
2.00 ～3.00 |
SUS316L機械的性質
| 耐力 N/mm2 |
引張強さ N/mm2 |
伸び （％） |
硬さ HBW |
硬さ HRBS又はHRBW |
硬さ HV | |
|---|---|---|---|---|---|---|
| SUS316L | 175以上 | 480以上 | 40以上 | 187以下 | 90以下 | 200以下 |
HV300とは？
押込み硬さを示します。HV300は、300～370HVの方さ範囲に該当します。
●A4-100強度保証とは？
オーステナイト系A4のステンレス材を用いた、強度保証品です。
| 鋼種区分 | 代表的な鋼種名 | 引張力（N/mm²） | |
|---|---|---|---|
| A4-100 | A4 | SUS316、SUS316L | 1000 |
POINT ステンレス製ねじの強度区分とは？
ステンレス製のネジの強度区分は○○-●●（例A2-90）と表します。
左側の部分は鋼種区分を表し、右側は強度区分を表します。
●強度区分比較表
| 強度区分 |
A2-50 | A2-70 |
A2-80 |
A2-90 |
A4-100 |
|---|---|---|---|---|---|
| 引張力（N/mm²） |
500 | 700 | 800 | 900 | 1000 |
| 0.2％耐力（N/mm²） |
210 | 450 | 600 | 700 | 800 |
| 透磁率（μ） |
1.2～1.4 | 1.2～1.4 | 1.2～1.4 | 1.01～1.03 | 1.004 |
POINT 引張力とは
材料を引っ張っていくと最終的には破断します。
その破断に至るまでに到達した最大荷重（N)を、材料の断面積（mm²）で割った値が【引張強さ】
材料の強度を表す最も基本的な指標です。

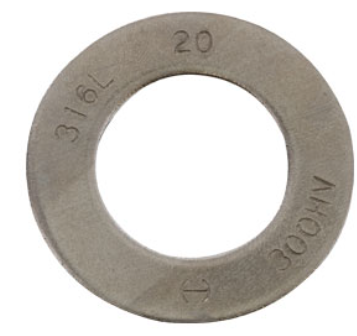

●SUS316L HV300 A4-100ハイテンションワッシャー
規格表・図面・ラインナップ型番
| 型番 | 呼び径 | 内径 | 外形 | 厚さ |
|---|---|---|---|---|
| A4100HTW12 | M12 | 13 | 24 | 2.5 |
| A4100HTW16 | M16 | 17 | 30 | 3.0 |
| A4100HTW20 | M20 | 21 | 37 | 3.0 |
| A4100HTW22 | M22 | 23 | 39 | 3.0 |
| A4100HTW24 | M24 | 25 | 44 | 4.0 |
単位：mm
※規格表は全て単位ｍｍです。
SUS316L A4-100シリーズ お取り扱い有り
SUS316L製 ハイテンションワッシャーに合わせて
SUS316L A4-100六角ナット、A4-100六角ボルト、A4-100六角穴付きボルトのお取り扱いございます。
