六角ハイテンボルト【高力ボルト】SUS630 10T-SUS

SUS630
10T-SUS
六角ハイテンボルト

ステンレス鋼高力ボルト
(別名:高張力ボルト・ハイテンションボルト・ハイテンボルト)

SUS630 10T-SUS 六角ハイテンボルトとは?

六角ハイテンボルトは、ステンレス鋼高力ボルトです。
通常のボルトが中ボルトに対し、高力ボルトとは名前のとおり高い強度と、引張力を有しているボルトです。

機械的性質

F10T(JIS B 1186摩擦接合用高力六角ボルト)と同等の性質を持ち、「10T」とは高力ボルトの引張強度を意味します。10T-SUSは10Tなので、引張強度が1000N/m㎡以上です。

耐久性・耐食性

耐食性が極めて高い為、通常の環境での長寿命化やメンテナンスフリーが要求される建物に対応できます

POINT1 SUS630とは?

SUS630とは、析出硬化系ステンレス鋼で、概略組成は17Cr-4Ni-4Cu-Nbです。

磁性があり、耐食性と高強度を兼ね備えたステンレス鋼です。Cuを添加することで、析出硬化性を持たせた鋼種で、析出硬化により強度が上がるので、シャフト類やタービン部品などにも用いられています。

POINT2 F10Tの強度区分とは?機械的性質

F10Tとは引張強度が1000N/m㎡以上を示します。

参考資料 F10T高力ボルトの許容耐力(長期)

呼び 軸径(㎜) 断面積(㎟) 許容剪断力kN
1面摩擦
許容剪断力kN
2面摩擦
許容引張力
kN
M12 12 113 17.0 33.9 35.1
M16 16 201 30.2 60.3 62.3
M20 20 314 47.1 94.2 97.4

参考資料 F10T高力ボルトの許容耐力(短期)

呼び 軸径(㎜) 断面積(㎟) 許容剪断力kN
1面摩擦
許容剪断力kN
2面摩擦
許容引張力
kN
M12 12 113 25.4 50.9 52.6
M16 16 201 45.2 90.5 93.5
M20 20 314 70.7 141 146

※参照:日本建築学会「鋼構造設計基準」

POINT3:ハイテンボルトのハイテン材って?

一般的にハイテン材とは引張強度が50Kgf/mm2以上ある鋼材の総称です。

ねじの業界でいうハイテン材とは、S45C材やSCM材を表すことが多いです。
両方ともハイテン材ですが、数値や強度が異なるため、使用箇所や使用環境、求める強度によって最適な材質を選定する必要があります。

材質・表面処理

SUS630

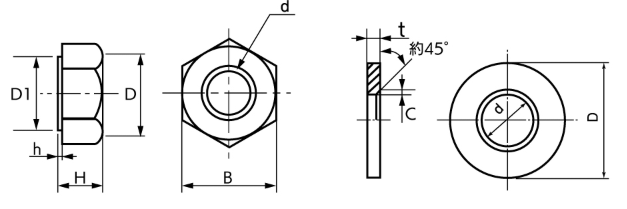

10T-SUS 六角ハイテンボルト図面・規格

10T-SUS 六角ハイテンボルト図面・規格
呼び径 d1 H B D D1 K S
M16 16 10 27 25 26 12~2.0 2 0.4~0.8 30
M20 20 13 32 30 29 12~2.0 2.5 0.4~0.8 35

ラインナップ型番

サイズ 型番
M16×40
M16×45
M16×50
M16×55
M16×60
M16×65
M20×50
M20×55
M20×60
M20×65
10TSHT16-40
10TSHT16-45
10TSHT16-50
10TSHT16-55
10TSHT16-60
10TSHT16-65
10TSHT20-50
10TSHT20-55
10TSHT20-60
10TSHT20-65

SUS630 10T-SUS 六角ハイテンボルトのことならお任せ!

強度区分 鋼製
ハイテンションボルト
ステンレス製
ハイテンションボルト
ハイテンションボルト用
保護カバー
8.8

F8T
六角ハイテン
ボルト

  ハイテンションボルト頭部側と
座金をカバー
鋼橋での六角ハイテンションボルト頭部と丸ワッシャー部分の錆をおさえる効果があります。
<材質>軟質塩化ビニールPVC
<サイズ>M12,16,20,22,24,27,30
<色>黒・グレー
10.9

F10T
六角ハイテン
ボルト

10T-SUS
六角ハイテン
ボルト

ハイパーボルト


六角ハイテンションボルトの余長と
六角ハイテンションナット・
ワッシャーを保護します
<サイズ>12,16,20,22,24,27,30
<材質>軟質塩ビ
<使用可能温度>60℃
<色>黒・グレー
強度区分 高張力合金鋼
強力ボルト
S45C材高炭素鋼
強力ボルト
(自動車分野)
ステンレス製
強力ボルト
(プレミアステン)
対応する
ナット
強度区分
4.8

4マーク
(4T)ボルト

  4
4T
8.8 8.8 高強度ボルト・強力ボルト

8.8強力ボルト

7マーク
(7T)ボルト

A2-70

SUS304CUN
A2-80

8Tナット

10.9 10.9 高強度ボルト・強力ボルト

10.9強力ボルト



SUS304CUN
A2-90/A2-100

10Tナット

12.9 12.9 高強度ボルト・強力ボルト

12.9強力ボル

    12
12T
14.9
