台形ナット
台形ねじ用六角ナット

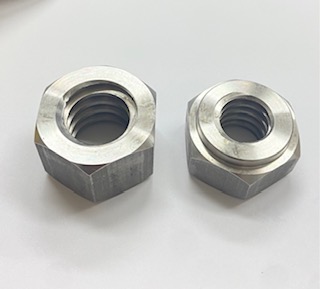

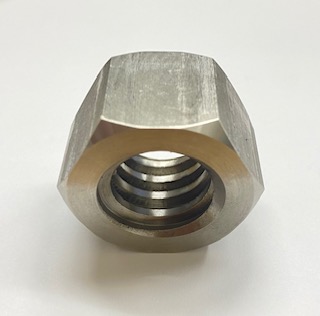

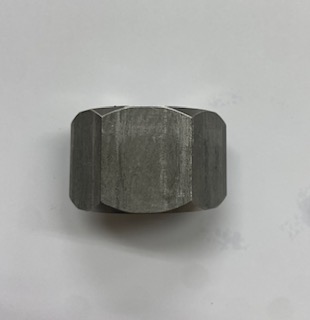

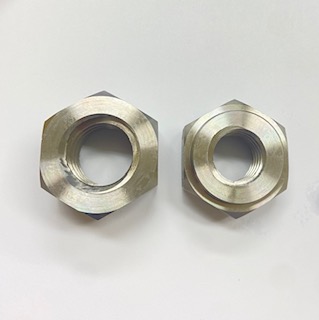

台形ナット(台形ねじ用六角ナット)とは?
台形ナットとは、台形ねじ用に用いられる六角ナットです。
形状は通常の六角ナットと同様ですが、ネジ部が台形ねじ用に台形で作られています。
耐摩擦性に優れ、
運動や動力伝達用(ジャッキ、プレス、XYテーブル、工作機械送り、材料送り、バルブ開閉等)の
【送りねじ】として主に使用されています。

台形ねじのTMとTRの違いとは?
台形ネジとは、ねじ山の形状が台形をしています。
ねじ山の角度により2種類がJISに規定されています。
- ねじ山の角度30°
- メートル系ピッチ
30度台形ねじ(TM)メートル台形ねじ(TR)
※TMは旧規格で、TRは現在のJIS規格です。
TRはTMよりもねじ山のピッチのバリエーションが豊富にあります。
ピッチが同じであれば、同等の製品です。 - ねじ山の角度29°
- インチ系ピッチ
29度台形ねじ(TW)
通常のねじに比べてねじ部が台形をしていることで締結時の摩擦力が低くなります。
台形ねじは摩耗が少ないという特徴から、旋盤や工作機械の送り用のねじ(親ねじ)など、正確な送り(力の運動伝達)用として用いられます。「送りねじ」とも呼ばれます。

台形ネジ主な採用例
●旋盤や工作機械の送り用のねじ
●頻繁に締め・緩めを行う場合などにも適している。
●強度が高いため工作機械の送りねじに使用されます。
台形ナット主な材質・表面処理
●鉄
●S45C
●ステンレス(SUS)

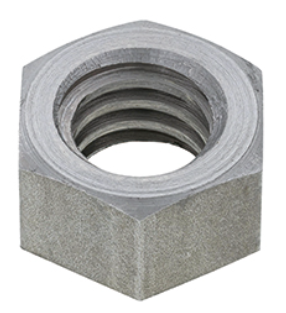

台形ねじ用六角ナット図面規格・主なラインアップ型番

台形ねじ用六角ナット(右ネジ) 規格表
※指示なき寸法公差:削り加工寸法の普通許容差・中級(JIS B 0405)

型番 材質:S45C 表面処理:生地 |
サイズ メートル(TR)並目 内径×平径(B)×高さ(H) |
型番 材質:SUS 表面処理:生地 |
サイズ メートル(TR)並目 内径×平径(B)×高さ(H) |
---|---|---|---|
45TNTR12-19-10 45TNTR12-19-12 45TNTR12-19-24 45TNTR12-19-36 45TNTR14-22-11 45TNTR14-22-14 45TNTR14-22-28 45TNTR14-22-42 45TNTR16-24-13 45TNTR16-24-16 45TNTR16-24-32 45TNTR16-24-48 45TNTR18-27-15 45TNTR18-27-18 45TNTR18-27-36 45TNTR18-27-54 45TNTR20-30-16 45TNTR20-30-20 45TNTR20-30-40 45TNTR20-30-60 45TNTR22-32-18 45TNTR22-32-22 45TNTR22-32-44 45TNTR22-32-66 45TNTR24-36-19 45TNTR24-36-24 45TNTR24-36-48 45TNTR24-36-72 45TNTR25-38-20 45TNTR25-38-25 45TNTR25-38-50 45TNTR25-38-75 45TNTR28-41-22 45TNTR28-41-28 45TNTR28-41-56 45TNTR28-41-40 45TNTR30-46-24 45TNTR30-46-30 45TNTR30-46-60 45TNTR30-46-90 45TNTR32-50-26 45TNTR32-50-32 45TNTR32-50-64 45TNTR32-50-96 45TNTR36-55-29 45TNTR36-55-36 45TNTR36-55-72 45TNTR36-55108 45TNTR40-60-31 45TNTR40-60-40 45TNTR40-60-80 45TNTR40-60120 45TNTR45-70-36 45TNTR45-70-45 45TNTR45-70-90 45TNTR45-70135 45TNTR50-75-40 45TNTR50-75-50 45TNTR50-75100 45TNTR50-75150 |
TR12X19X10(p2) TR12X19X12(p2) TR12X19X24(p2) TR12X19X36(p2) TR14X22X11(p3) TR14X22X14(p3) TR14X22X28(p3) TR14X22X42(p3) TR16X24X13(p3) TR16X24X16(p3) TR16X24X32(p3) TR16X24X48(p3) TR18X27X15(p4) TR18X27X18(p4) TR18X27X36(p4) TR18X27X54(p4) TR20X30X16(p4) TR20X30X20(p4) TR20X30X40(p4) TR20X30X60(p4) TR22X32X18(p5) TR22X32X22(p5) TR22X32X44(p5) TR22X32X66(p5) TR24X36X19(p5) TR24X36X24(p5) TR24X36X48(p5) TR24X36X72(p5) TR25X38X20(p5) TR25X38X25(p5) TR25X38X50(p5) TR25X38X75(p5) TR28×41×22(p5) TR28×41×28(p5) TR28×41×56(p5) TR28×41×84(p5) TR30×46×24(p6) TR30×46×30(p6) TR30×46×60(p6) TR30×46×90(p6) TR32×50×26(p6) TR32×50×32(p6) TR32×50×64(p6) TR32×50×96(p6) TR36×55×29(p6) TR36×55×36(p6) TR36×55×72(p6) TR36×55×108(p6) TR40×60×31(p6) TR40×60×40(p6) TR40×60×80(p6) TR40×60×120(p6) TR45×70×36(p8) TR45×70×45(p8) TR45×70×90(p8) TR45×70×135(p8) TR50×75×40(p8) TR50×75×50(p8) TR50×75×100(p8) TR50×75×150(p8) |
3TNTR10-17-8 3TNTR10-17-10 3TNTR12-19-10 3TNTR12-19-12 3TNTR14-22-11 3TNTR14-22-14 3TNTR16-24-13 3TNTR16-24-16 3TNTR18-27-15 3TNTR18-27-18 3TNTR20-30-16 3TNTR20-30-20 3TNTR22-32-18 3TNTR22-32-22 3TNTR24-36-19 3TNTR24-36-24 3TNTR25-38-20 3TNTR25-38-25 3TNTR28-41-22 3TNTR28-41-28 3TNTR30-46-24 3TNTR30-46-30 3TNTR32-50-26 3TNTR32-50-32 3TNTR36-55-29 3TNTR36-55-36 3TNTR40-60-31 3TNTR40-60-40 3TNTR45-70-36 3TNTR45-70-45 3TNTR50-75-40 3TNTR50-75-50 |
TR10×17×8(p2) TR10×17×10(p2) TR12×19×10(p2) TR12×19×12(p2) TR14×22×11(p3) TR14×22×14(p3) TR16×24×13(p3) TR16×24×16(p3) TR18×27×15(p4) TR18×27×18(p4) TR20×30×16(p4) TR20×30×20(p4) TR22×32×18(p5) TR22×32×22(p5) TR24×36×19(p5) TR24×36×24(p5) TR25×38×20(p5) TR25×38×25(p5) TR28×41×22(p5) TR28×41×28(p5) TR30×46×24(p6) TR30×46×30(p6) TR32×50×26(p6) TR32×50×32(p6) TR36×55×29(p6) TR36×55×36(p6) TR40×60×31(p6) TR40×60×40(p6) TR45×70×36(p8) TR45×70×45(p8) TR50×75×40(p8) TR50×75×50(p8) |
※(p )=ピッチ
サイズにより特注品となる場合もございます。
上記以外のサイズもラインナップ拡大中です。お気軽にお問い合わせ下さい

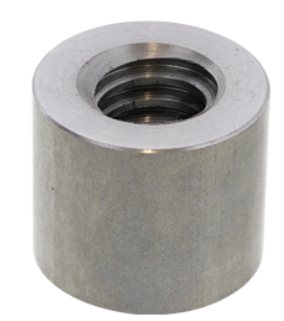

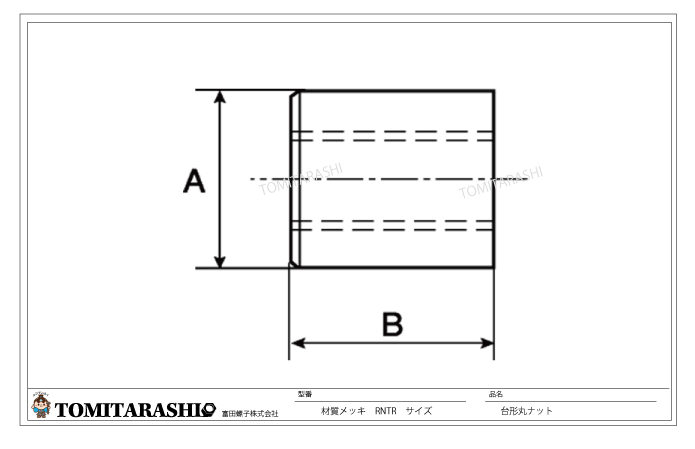

台形ねじ用丸ナット図面規格・主なラインアップ型番

台形ねじ用丸ナット(右ネジ) 規格表

型番 材質:S45C 表面処理:生地 |
サイズ メートル(TR)並目 内径×平径(A)×高さ(B) |
型番 材質:SUS 表面処理:生地 |
サイズ メートル(TR)並目 内径×平径(A)×高さ(B) |
---|---|---|---|
10RNTR10-18-15 10RNTR10-18-20 10RNTR10-18-30 10RNTR12-20-18 10RNTR12-20-24 10RNTR12-20-36 10RNTR14-25-20 10RNTR14-25-28 10RNTR14-25-42 10RNTR16-30-25 10RNTR16-30-32 10RNTR16-32-54 10RNTR20-35-30 10RNTR20-35-40 10RNTR20-35-60 10RNTR22-38-33 10RNTR22-38-44 10RNTR22-38-66 10RNTR24-40-35 10RNTR24-40-48 10RNTR24-40-72 10RNTR25-42-36 10RNTR25-42-50 10RNTR25-42-75 10RNTR28-45-38 10RNTR28-45-56 10RNTR28-45-84 10RNTR30-48-40 10RNTR30-48-60 10RNTR30-48-90 10RNTR32-50-40 10RNTR32-50-64 10RNTR32-50-96 10RNTR36-55-45 10RNTR36-55-72 10RNTR36-55108 10RNTR40-60-50 10RNTR40-60-80 10RNTR40-60120 10RNTR45-70-55 10RNTR45-70-90 10RNTR45-70135 10RNTR50-75-60 10RNTR50-75100 10RNTR50-75150 |
TR10×18×15(p2) TR10×18×20(p2) TR10×18×30(p2) TR12×20×18(p2) TR12×20×24(p2) TR12×20×36(p2) TR14×25×20(p3) TR14×25×28(p3) TR14×25×42(p3) TR16×30×25(p3) TR16×30×32(p3) TR16×32×54(p3) TR20×35×30(p4) TR20×35×40(p4) TR20×35×60(p4) TR22×38×33(p5) TR22×38×44(p5) TR22×38×66(p5) TR24×40×35(p5) TR24×40×48(p5) TR24×40×72(p5) TR25×42×36(p5) TR25×42×50(p5) TR25×42×75(p5) TR28×45×38(p5) TR28×45×56(p5) TR28×45×84(p5) TR30×48×40(p6) TR30×48×60(p6) TR30×48×90(p6) TR32×50×40(p6) TR32×50×64(p6) TR32×50×96(p6) TR36×55×45(p6) TR36×55×72(p6) TR36×55×108(p6) TR40×60×50(p6) TR40×60×80(p6) TR40×60×120(p6) TR45×70×55(p8) TR45×70×90(p8) TR45×70×135(p8) TR50×75×60(p8) TR50×75×100(p8) TR50×75×150(p8) |
3RNTR10-18-15 3RNTR12-20-18 3RNTR14-25-21 3RNTR16-30-24 3RNTR20-35-30 3RNTR22-38-33 3RNTR24-40-36 3RNTR25-42-38 3RNTR28-45-42 3RNTR30-48-45 3RNTR32-50-48 3RNTR36-55-54 3RNTR40-60-60 3RNTR45-70-68 3RNTR50-75-75 |
TR10×18×15(p2) TR12×20×18(p2) TR14×25×21(p3) TR16×30×24(p3) TR20×35×30(p4) TR22×38×33(p5) TR24×40×36(p5) TR25×42×38(p5) TR28×45×42(p5) TR30×48×45(p6) TR32×50×48(p6) TR36×55×54(p6) TR40×60×60(p6) TR45×70×68(p8) TR50×75×75(p8) |
※(p )=ピッチ
サイズにより特注品となる場合もございます。
上記以外のサイズもラインナップ拡大中です。お気軽にお問い合わせ下さい
台形ナット 特注制作も可能です!



台形ねじ TR50X1500 | 鉄生地 台形丸ナット 2条ネジ |
---|---|
![]() |
![]() |
台形ねじ TR24×P=5ナット(左) | 台形ねじ TR20×P=4ナット(左) |
![]() |
![]() |
![]() |
![]() |

台形ねじもお気軽にご相談下さい

その他台形ねじ製品お取り扱いございます!お気軽にご相談ください!
●台形丸ナット (15割台形丸ナット 20割台形丸ナット 30割台形丸ナット)
