名称
高ナット・長ナット（ロングナット）

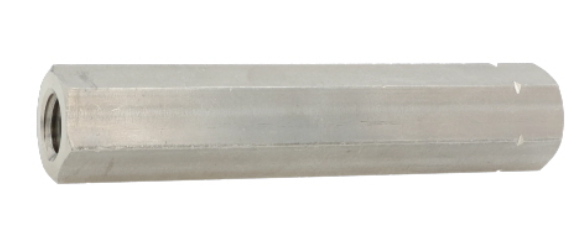

高ナット・長ナットとは？

高ナット・長ナット（ロングナット）とは、厚み（高さ）の高い六角ナットです。
高さ調整や、長いボルト同士をつなぐための継ぎ手などに利用されます｡

また、締結力を強めたい場合や、強度が必要な接続部にも適しています。

主な採用分野：建築や機械関係

高ナット・長ナット　主な材質メッキ

主な材質

・鉄（S45C,SCMなど）
・ステンレス（SUS-XM7、SUS316など）
・真鍮

特殊な材質

チタン､アルミ､樹脂製他の物もあります｡

材質特集ページLINK
ステンレスとは？	SUS316Lとは？
SUS310Sとは？
JISG4303　SUS304鋼材指定 鋼材指定も対応可能です！！	BS真鍮とは？
インコネル (Inconel®)	チタンとは？

主なメッキ

・ 鉄はユニクロまたは3価クロメートメッキ
・真鍮ではニッケルメッキ

高ナット・長ナット 　図面規格表

単位：ｍｍ

厚みの長いナットです。継ぎ手などにも利用されます｡

呼び径	ピッチ並目	平径（s) 基準値	ねじ部長さ
M3(SUSのみ） M4(SUSのみ） M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30 M33(鉄のみ） M36（鉄のみ）	0.5 0.7 0.8 1.0 1.3 1.5 1.8 2.0 2.0 2.5 2.5 2.5 3.0 3.5 3.5 4.0	5.5 7 8 10 13 17 19 22 24 27 30 32 36 46 50 55	L寸12までは全ネジ、L寸15以上は6/6 L寸15までは全ネジ、L寸20以上は8/8 鉄　全ネジ（貫通）、ステンレス（※1） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通） 全ネジ（貫通）

※1、ステンレスは、L寸15までは全ネジ、L寸20は8/8、L寸25以上は10/10

高ナット・六角長ナット 　ラインナップ型番

サイズ：M径×L寸（高さ）

鉄材　高ナット・六角長ナット

材質：鉄 表面処理：三価クロメート		材質：鉄 表面処理：ユニクロ
型番	サイズ	型番	サイズ
Wtakan5-10 Wtakan5-15 Wtakan5-20 Wtakan6-10 Wtakan6-15 Wtakan6-20 Wtakan6-25 Wtakan6-30 Wtakan6-35 Wtakan6-40 Wtakan6-45 Wtakan6-50 Wtakan6-60 Wtakan8-15 Wtakan8-20 Wtakan8-25 Wtakan8-30 Wtakan8-35 Wtakan8-40 Wtakan8-50 Wtakan8-60 Wtakan10-15 Wtakan10-20 Wtakan10-25 Wtakan10-30 Wtakan10-35 Wtakan10-40 Wtakan10-45 Wtakan10-50 Wtakan10-60 Wtakan10-70 Wtakan12-20 Wtakan12-25 Wtakan12-30 Wtakan12-35 Wtakan12-40 Wtakan12-50 Wtakan12-60 Wtakan12-70 Wtakan12-80 Wtakan14-20 Wtakan14-30 Wtakan16-20 Wtakan16-25 Wtakan16-30 Wtakan16-35 Wtakan16-40 Wtakan16-50 Wtakan16-60 Wtakan16-80 Wtakan20-25 Wtakan20-40 Wtakan20-50 Wtakan20-60 Wtakan20-70 Wtakan27-40 Wtakan30-80	M5×10 M5×15 M5×20 M6×10 M6×15 M6×20 M6×25 M6×30 M6×35 M6×40 M6×45 M6×50 M6×60 M8×15 M8×20 M8×25 M8×30 M8×35 M8×40 M8×50 M8×60 M10×15 M10×20 M10×25 M10×30 M10×35 M10×40 M10×45 M10×50 M10×60 M10×70 M12×20 M12×25 M12×30 M12×35 M12×40 M12×50 M12×60 M12×70 M12×80 M14×20 M14×30 M16×20 M16×25 M16×30 M16×35 M16×40 M16×50 M16×60 M16×80 M20×25 M20×40 M20×50 M20×60 M20×70 M27×40 M30×80	5takan5-10 5takan5-15 5takan5-20 5takan5-30 5takan5-40 5takan6-10 5takan6-15 5takan6-20 5takan6-25 5takan6-30 5takan6-35 5takan6-40 5takan6-50 5takan6-60 5takan8-15 5takan8-20 5takan8-25 5takan8-30 5takan8-35 5takan8-40 5takan8-50 5takan8-60 5takan8-70 5takan8-80 5takan10-15 5takan10-20 5takan10-25 5takan10-30 5takan10-35 5takan10-40 5takan10-50 5takan10-60 5takan10-70 5takan10-80 5takan14-20 5takan14-25 5takan14-30 5takan14-40 5takan14-50 5takan14-60 5takan14-70 5takan16-20 5takan16-25 5takan16-30 5takan16-35 5takan16-40 5takan16-50 5takan16-60 5takan16-80 5takan18-30 5takan18-40 5takan18-50 5takan18-70 5takan18-80 5takan20-25 5takan20-30 5takan20-35 5takan20-40 5takan20-50 5takan20-60 5takan20-70 5takan20-80 5takan20-90 5takan22-30 5takan22-50 5takan22-60 5takan22-100 5takan24-30 5takan24-35 5takan24-40 5takan24-50 5takan24-60 5takan24-80 5takan27-40 5takan27-50 5takan27-80 5takan30-50 5takan30-60 5takan30-70	M5×10 M5×15 M5×20 M5×30 M5×40 M6×10 M6×15 M6×20 M6×25 M6×30 M6×35 M6×40 M6×50 M6×60 M8×15 M8×20 M8×25 M8×30 M8×35 M8×40 M8×50 M8×60 M8×70 M8×80 M10×15 M10×20 M10×25 M10×30 M10×35 M10×40 M10×50 M10×60 M10×70 M10×80 M14×20 M14×25 M14×30 M14×40 M14×50 M14×60 M14×70 M16×20 M16×25 M16×30 M16×35 M16×40 M16×50 M16×60 M16×80 M18×30 M18×40 M18×50 M18×70 M18×80 M20×25 M20×30 M20×35 M20×40 M20×50 M20×60 M20×70 M20×80 M20×90 M22×30 M22×50 M22×60 M22×100 M24×30 M24×35 M24×40 M24×50 M24×60 M24×80 M27×40 M27×50 M27×80 M30×50 M30×60 M30×70
材質：S45C　高強度 表面処理：生地		材質：SCM435高強度 表面処理：生地
型番	サイズ
45takan8-20 45takan10-50 45takan12-20 45takan12-25 45takan12-50 45takan14-40 45takan16-30 45takan16-40 45takan16-50 45takan20-30 45takan24-50 45takan30-50	M8×20 M10×50 M12×20 M12×25 M12×50 M14×40 M16×30 M16×40 M16×50 M20×30 M24×50 M30×50	45takan16-30 45takan20-30 45takan20-50	M16×30 M20×30 M20×50

SUS材　高ナット・六角長ナット

材質：ステンレス 表面処理：生地		材質：SUS316L　 高耐食 表面処理：生地
型番	サイズ	型番	サイズ
3takan3-8 3takan3-10 3takan3-12 3takan3-15 3takan3-20 3takan4-6 3takan4-8 3takan4-10 3takan4-12 3takan4-15 3takan4-20 3takan4-25 3takan4-30 3takan5-10 3takan5-15 3takan5-20 3takan5-25 3takan5-30 3takan5-35 3takan5-40 3takan5-50 3takan6-10 3takan6-15 3takan6-18 3takan6-20 3takan6-25 3takan6-30 3takan6-35 3takan6-40 3takan6-45 3takan6-50 3takan6-60 3takan8-10 3takan8-12 3takan8-15 3takan8-20 3takan8-23 3takan8-25 3takan8-30 3takan8-35 3takan8-40 3takan8-45 3takan8-50 3takan8-60 3takan8-70 3takan10-15 3takan10-20 3takan10-25 3takan10-30 3takan10-35 3takan10-40 3takan10-45 3takan10-50 3takan10-60 3takan10-65 3takan10-70 3takan10-80 3takan10-90 3takan10-100 3takan12-15 3takan12-18 3takan12-20 3takan12-25 3takan12-30 3takan12-35 3takan12-40 3takan12-45 3takan12-50 3takan12-60 3takan12-70 3takan12-80 3takan12-90 3takan12-100 3takan14-20 3takan14-30 3takan14-40 3takan14-50 3takan14-60 3takan14-80 3takan14-100 3takan16-20 3takan16-25 3takan16-30 3takan16-35 3takan16-40 3takan16-45 3takan16-50 3takan16-60 3takan16-70 3takan16-90 3takan16-100 3takan18-20 3takan18-30 3takan18-40 3takan18-50 3takan18-60 3takan18-70 3takan18-80 3takan18-100 3takan20-25 3takan20-30 3takan20-35 3takan20-40 3takan20-45 3takan20-50 3takan20-60 3takan20-70 3takan20-90 3takan20-100 3takan22-30 3takan22-35 3takan22-40 3takan22-50 3takan22-60 3takan22-70 3takan22-80 3takan22-100 3takan24-30 3takan24-35 3takan24-40 3takan24-45 3takan24-50 3takan24-60 3takan24-70 3takan24-80 3takan24-90 3takan24-100 3takan27-40 3takan27-50 3takan27-60 3takan27-80 3takan27-100 3takan30-40 3takan30-50 3takan30-60 3takan30-70 3takan30-80 3takan30-100	M3×8 M3×10 M3×12 M3×15 M3×20 M4×6 M4×8 M4×10 M4×12 M4×15 M4×20 M4×25 M4×30 M5×10 M5×15 M5×20 M5×25 M5×30 M5×35 M5×40 M5×50 M6×10 M6×15 M6×18 M6×20 M6×25 M6×30 M6×35 M6×40 M6×45 M6×50 M6×60 M8×10 M8×12 M8×15 M8×20 M8×23 M8×25 M8×30 M8×35 M8×40 M8×45 M8×50 M8×60 M8×70 M10×15 M10×20 M10×25 M10×30 M10×35 M10×40 M10×45 M10×50 M10×60 M10×65 M10×70 M10×80 M10×90 M10×100 M12×15 M12×18 M12×20 M12×25 M12×30 M12×35 M12×40 M12×45 M12×50 M12×60 M12×70 M12×80 M12×90 M12×100 M14×20 M14×30 M14×40 M14×50 M14×60 M14×80 M14×100 M16×20 M16×25 M16×30 M16×35 M16×40 M16×45 M16×50 M16×60 M16×70 M16×90 M16×100 M18×20 M18×30 M18×40 M18×50 M18×60 M18×70 M18×80 M18×100 M20×25 M20×30 M20×35 M20×40 M20×45 M20×50 M20×60 M20×70 M20×90 M20×100 M22×30 M22×35 M22×40 M22×50 M22×60 M22×70 M22×80 M22×100 M24×30 M24×35 M24×40 M24×45 M24×50 M24×60 M24×70 M24×80 M24×90 M24×100 M27×40 M27×50 M27×60 M27×80 M27×100 M30×40 M30×50 M30×60 M30×70 M30×80 M30×100	316Ltakan6-20 316Ltakan6-25 316Ltakan6-30 316Ltakan8-10 316Ltakan8-12 316Ltakan8-15 316Ltakan8-20 316Ltakan8-25 316Ltakan8-30 316Ltakan8-40 316Ltakan8-60 316Ltakan10-15 316Ltakan10-20 316Ltakan10-25 316Ltakan10-30 316Ltakan10-40 316Ltakan10-50 316Ltakan12-20 316Ltakan12-25 316Ltakan12-30 316Ltakan12-35 316Ltakan12-40 316Ltakan12-45 316Ltakan12-50 316Ltakan12-60 316Ltakan16-20 316Ltakan16-25 316Ltakan16-30 316Ltakan16-40 316Ltakan16-50 316Ltakan16-60 316Ltakan20-30 316Ltakan20-40 316Ltakan20-50 316Ltakan20-60 316Ltakan20-70 316Ltakan20-100 316Ltakan24-40 316Ltakan24-50 316Ltakan24-60 316Ltakan24-70	M6×20 M6×25 M6×30 M8×10 M8×12 M8×15 M8×20 M8×25 M8×30 M8×40 M8×60 M10×15 M10×20 M10×25 M10×30 M10×40 M10×50 M12×20 M12×25 M12×30 M12×35 M12×40 M12×45 M12×50 M12×60 M16×20 M16×25 M16×30 M16×40 M16×50 M16×60 M20×30 M20×40 M20×50 M20×60 M20×70 M20×100 M24×40 M24×50 M24×60 M24×70

※上記以外の材質表面処理品もお気軽にお問い合わせください！

超高ナット

高ナットより、更に長いナットで、５００ミリまであります。
ただし特注品です。　　　　　　　　　　　　　　　　　
