Uボルト
Ｕ字ボルト
U-bolt
U形螺栓

NEW　トミタラシ【Ｕボルト】ＰＲ動画

Ｕボルトが必要だ！そんな時はトミタラシにお任せください！

Ｕボルトとは？

アルファベットのＵの字の形で、両端がねじ部になっているボルトです。

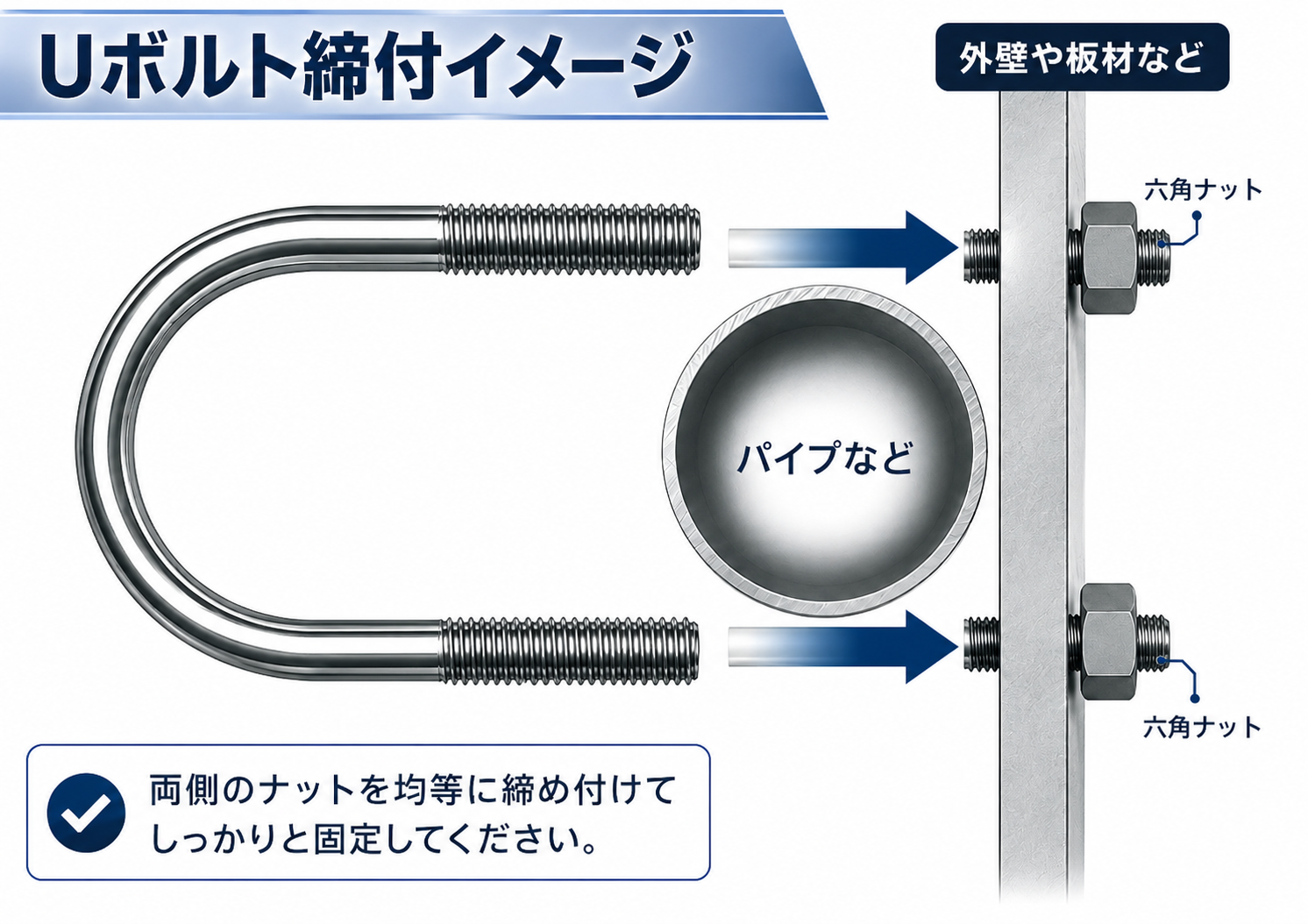

Ｕボルトの締め付け方法

Ｕボルトの締め付け方法としては、Ｕボルトを回転させるのではなく、ナット側を回して締付けます。

また、Ｕボルトを使用する際は緩み止め対策も必要です。
★Ｕボルトとよく併用して使用されるもの

スプリングワッシャー(ばね座金）	ワッシャー（座金）	ダブルナット

ＵボルトＱ＆Ａ

●Ｕボルトのサイズ表記って？

【呼び径（ｍ）】×【サイズ】
※一般的なネジ類は【呼び径（ｍ）】×【呼び径の長さ（Ｌ）】

●サイズ表記の最後につく、〇〇Aの表記は？

一般鋼管の管外径を表します。
Uボルトで固定する一般鋼管には、JIS　G　3452等の規格があります。それらの一般鋼管は、実寸の外径のミリ数では呼ばずに、規格上に設けられている「呼び方」で表されます。そのため、Uボルト6×15Ａと言われると、Ｍ6のねじ径で15Ａの呼び外径の一般鋼管を固定するためのUボルトとなります。
（単純に外径15mmパイプ用ということではありません。）

現在UボルトのJIS規格は廃止されています。その為、一般鋼管用Uボルトはパイプ（鋼管）に作られているメーカー規格となっています。

●Uボルト一般用とUボルト船舶用の違いって？

製品の形状では、胴細（転造径）と胴太の違いになります。（胴細が一般鋼管用です）
旧JIS規格の「JIS　F　3022」には、船舶用鋼管取付Uボルトの規格がありましたが、現在ではその規格は廃止されています。しかしながら、昔からの名残でいまだに使用されている箇所もあります。
また、船舶用にのみA形、B形、C形がありますが、こちらも「JIS　F　3022」）に設けられているためです。

●Uボルト船舶用A形、Uボルト船舶用B形、Uボルト船舶用C形とは？

六角ナットの取り付け方法と使用数の違いによって決まります。

Uボルト船舶用A形

Uボルト船舶用B形

　取付物の上下に六角ナットを1個ずつで止める2個使い。M16径以上の寸法となります

Uボルト船舶用C形

　六角ナット1個使い、そのためねじ無し部が短いです。

　一般鋼管用とは銅太以外は同じ寸法です。
　振動する箇所で使用するため、六角ナットは取付物の外側に2個使用します。
　B形、C形はM10とM12のみの規格寸法となります。



Ｕボルトの使用用途・主な使用例

Ｕボルトは主にパイプなどの配管類を架台やブラケットへ固定する際に使用されます。
施工の容易さ、確実な支持、安定性、強度面で 配管支持に最も多く使用される支持金具です。

Uボルトは配管(パイプ)等を固定する為、 Uボルト本体以外に固定する相手側の部材やナットが必要になります。壁に取り付ける場合,壁に固定したブラケットなどに固定される場合もあります。



材質・表面処理

●材質：鉄、ステンレス（ＳＵＳ303.304.ＸＭ-7等）、ＳＵＳ316Ｌ、チタン

●表面処理：生地、ユニクロ、三価クロメート、ドブ、三価黒クロメート

Ｕボルト寸法表　規格表・図面

呼び 寸法	鋼管 外径	Ｍ4※1 Ｐ	H	S	Ｍ5※1 Ｐ	H	S	Ｍ6 （Ｗ1/4） Ｐ	H	S	H-ΦD	Ｍ8 （Ｗ5/16） Ｐ	H	S	H-ΦD
6A 8A 10A 15A 20A 25A 32A 40A 50A 65A 80A 90A 100A 125A 150A 175A 200A 225A 250A 300A 350A 400A 450A 500A 550A 600A 650A	10.5 13.2 16.7 21.2 27.2 34 42.7 48.6 60.5 76.3 89.1 101.6 114.3 139.8 165.2 190.7 216.3 241.8 267.4 318.5 355.6 406.4 457.2 508 558.8 609.6 660.4	23 28 34 40	40 47 53 60	22 30 30 30	29 35 41 51 57 69	47 53 60 69 74 86	30 30 30 30 30 30	18 21 25 29.5 34 41 50.5 57 70 84 97	26 27 33 36 42 49 57 68 80 96 107	17 15 18 18 18 25 25 25 30 30 30	13.2 15.7 14.3 14.8 15 14.3 19.4 19.5 19.7 17.9	27 31 37 44 52 59 72 86 99 112 124	38 42 48 54 62 67 80 96 109 130 142	24 24 24 25 30 30 30 30 30 35 35	20.7 20.3 20.8 20 19.3 18.4 19.5 19.7 19.9 28.4 27.7

呼び 寸法	鋼管 外径	Ｍ10 （Ｗ3/8） Ｐ	H	S	H-ΦD	Ｍ12 （Ｗ1/2） Ｐ	H	S	H-ΦD	M16 （W5/8） Ｐ	H	S	H-ΦD
6A 8A 10A 15A 20A 25A 32A 40A 50A 65A 80A 90A 100A 125A 150A 175A 200A 225A 250A 300A 350A 400A 450A 500A 550A 600A 650A	10.5 13.2 16.7 21.2 27.2 34 42.7 48.6 60.5 76.3 89.1 101.6 114.3 139.8 165.2 190.7 216.3 241.8 267.4 318.5 355.6 406.4 457.2 508 558.8 609.6 660.4	28 34 40 46 56 62 74 88 101 115 126 152 180 230 280 331	43 46 51 59 68 74 85 107 117 132 145 175 200 250 305 358	28 30 30 30 30 30 30 35 35 35 35 40 40 50 50 50	25.7 24.3 23.8 25 25.3 25.4 24.5 30.7 27.9 30.4 30.7 35.2 34.8 33.7 37.6 39.5	48 57 63 76 90 103 116 129 154 182 207 232 282 332 372 422	68 70 81 90 107 119 131 150 175 200 227 252 307 360 397 448	35 35 35 35 45 45 45 45 45 45 45 45 50 50 60 60	34 27.3 32.4 29.5 30.7 29.9 29.4 35.7 35.2 34.8 36.3 35.7 39.6 41.5	109 134 160 186 236 286 341 376 426 478 529	126 151 175 202 254 308 368 401 454 508 560	60 60 60 60 60 60 70 70 70 75 80	36.9 36.7 35.2 36.8 37.7 40.6 49.5 45.4 47.6 50.8 52

呼び 寸法	鋼管 外径	M20 Ｐ	H	S	H-ΦD	M24 Ｐ	H	S	H-ΦD	M30※2 Ｐ	H	S	H-ΦD
6A 8A 10A 15A 20A 25A 32A 40A 50A 65A 80A 90A 100A 125A 150A 175A 200A 225A 250A 300A 350A 400A 450A 500A 550A 600A 650A	10.5 13.2 16.7 21.2 27.2 34 42.7 48.6 60.5 76.3 89.1 101.6 114.3 139.8 165.2 190.7 216.3 241.8 267.4 318.5 355.6 406.4 457.2 508 558.8 609.6 660.4	190 239 289 344 377 429 481 532	212 263 315 371 403 455 507 560	70 70 70 80 80 80 80 80	46.8 46.7 47.6 52.5 47.4 48.6 49.8 52	346 383 434 484 539 591 642	363 399 446 508 572 624 675	80 80 80 80 110 110 11	44.5 43.4 39.6 50.8 64 65.2 65.4	496 548 598 650 700	535 586 636 688 738	115 115 115 115 115	77.8 78 77.2 78.4 77.6

（単位：ｍｍ）

H-ΦD：実際に締付可能なねじ部の長さ（あくまで参考数値です）

※1、Ｍ4、Ｍ5はステンレスのみ
※2、Ｍ30は鉄のみ

Uボルト主なラインナップ型番

※ご注文の際は型番をご指定いただけると助かります

●Uボルト【一般鋼管用】

型番	サイズ	型番	サイズ
材質：鉄 表面処理：三価クロメート		材質：ステンレス 表面処理：生地
WUBT6-8A WUBT6-10A WUBT6-15A WUBT6-20A WUBT6-25A WUBT6-32A WUBT6-40A WUBT6-50A WUBT6-65A WUBT6-80A WUBT8-10A WUBT8-15A WUBT8-20A WUBT8-25A WUBT8-32A WUBT8-40A WUBT8-50A WUBT8-65A WUBT8-80A WUBT8-90A WUBT8-100A WUBT10-10A WUBT10-15A WUBT10-20A WUBT10-25A WUBT10-32A WUBT10-40A WUBT10-50A WUBT10-65A WUBT10-80A WUBT10-90A WUBT10-100A WUBT10-125A WUBT10-200A WUBT12-25A WUBT12-32A WUBT12-40A WUBT12-50A WUBT12-65A WUBT12-80A WUBT12-90A WUBT12-100A WUBT12-125A WUBT12-150A WUBT12-175A WUBT12-200A WUBT12-250A WUBT12-300A WUBT12-350A WUBT16-80A WUBT16-100A WUBT16-125A WUBT16-150A WUBT16-200A WUBT16-250A WUBT16-300A WUBT16-350A WUBT16-400A WUBT16-450A WUBT20-200A WUBT20-250A WUBT20-300A WUBT20-350A WUBT20-400A WUBT20-450A WUBT20-500A WUBT20-600A WUBT24-300A WUBT24-350A WUBT24-400A WUBT24-450A WUBT24-500A WUBT24-550A WUBT24-600A WUBT30-450A WUBT30-500A WUBT30-550A WUBT30-600A WUBT30-650A	M6×8 M6×10 M6×15 M6×20 M6×25 M6×32 M6×40 M6×50 M6×65 M6×80 M8×10 M8×15 M8×20 M8×25 M8×32 M8×40 M8×50 M8×65 M8×80 M8×90 M8×100 M10×10 M10×15 M10×20 M10×25 M10×32 M10×40 M10×50 M10×65 M10×80 M10×90 M10×100 M10×125 M10×200 M12×25 M12×32 M12×40 M12×50 M12×65 M12×80 M12×90 M12×100 M12×125 M12×150 M12×175 M12×200 M12×250 M12×300 M12×350 M16×80 M16×100 M16×125 M16×150 M16×200 M16×250 M16×300 M16×350 M16×400 M16×450 M20×200 M20×250 M20×300 M20×350 M20×400 M20×450 M20×500 M20×600 M24×300 M24×350 M24×400 M24×450 M24×500 M24×550 M24×600 M30×450 M30×500 M30×550 M30×600 M30×650	3UBT4-10A 3UBT4-15A 3UBT4-20A 3UBT4-25A 3UBT5-15A 3UBT5-20A 3UBT5-25A 3UBT5-32A 3UBT5-40A 3UBT5-50A 3UBT6-6A 3UBT6-8A 3UBT6-10A 3UBT6-15A 3UBT6-20A 3UBT6-25A 3UBT6-32A 3UBT6-40A 3UBT6-50A 3UBT6-65A 3UBT6-80A 3UBT6-90A 3UBT8-8A 3UBT8-10A 3UBT8-15A 3UBT8-20A 3UBT8-25A 3UBT8-32A 3UBT8-40A 3UBT8-50A 3UBT8-65A 3UBT8-80A 3UBT8-90A 3UBT8-100A 3UBT8-125A 3UBT8-150A 3UBT10-8A 3UBT10-10A 3UBT10-15A 3UBT10-20A 3UBT10-25A 3UBT10-32A 3UBT10-40A 3UBT10-50A 3UBT10-65A 3UBT10-80A 3UBT10-90A 3UBT10-100A 3UBT10-125A 3UBT10-150A 3UBT10-200A 3UBT10-250A 3UBT10-300A 3UBT12-25A 3UBT12-32A 3UBT12-40A 3UBT12-50A 3UBT12-65A 3UBT12-80A 3UBT12-90A 3UBT12-100A 3UBT12-125A 3UBT12-150A 3UBT12-175A 3UBT12-200A 3UBT12-250A 3UBT12-300A 3UBT12-350A 3UBT12-400A 3UBT16-80A 3UBT16-100A 3UBT16-125A 3UBT16-150A 3UBT16-175A 3UBT16-200A 3UBT16-250A 3UBT16-300A 3UBT16-350A 3UBT16-400A 3UBT16-450A 3UBT16-500A 3UBT20-150A 3UBT20-200A 3UBT20-250A 3UBT20-300A 3UBT20-350A 3UBT20-400A 3UBT20-450A 3UBT20-500A 3UBT20-600A 3UBT24-300A 3UBT24-350A 3UBT24-400A 3UBT24-450A 3UBT24-500A 3UBT24-600A	M4×10 M4×15 M4×20 M4×25 M5×15 M5×20 M5×25 M5×32 M5×40 M5×50 M6×6 M6×8 M6×10 M6×15 M6×20 M6×25 M6×32 M6×40 M6×50 M6×65 M6×80 M6×90 M8×8 M8×10 M8×15 M8×20 M8×25 M8×32 M8×40 M8×50 M8×65 M8×80 M8×90 M8×100 M8×125 M8×150 M10×8 M10×10 M10×15 M10×20 M10×25 M10×32 M10×40 M10×50 M10×65 M10×80 M10×90 M10×100 M10×125 M10×150 M10×200 M10×250 M10×300 M12×25 M12×32 M12×40 M12×50 M12×65 M12×80 M12×90 M12×100 M12×125 M12×150 M12×175 M12×200 M12×250 M12×300 M12×350 M12×400 M16×80 M16×100 M16×125 M16×150 M16×175 M16×200 M16×250 M16×300 M16×350 M16×400 M16×450 M16×500 M20×150 M20×200 M20×250 M20×300 M20×350 M20×400 M20×450 M20×500 M20×600 M24×300 M24×350 M24×400 M24×450 M24×500 M24×600
型番	サイズ	型番	サイズ
材質：鉄　美観性 表面処理：三価黒クロメート		材質：SUS316L高耐食 表面処理：生地
BUBT6-15A BUBT8-20A BUBT8-25A BUBT8-32A BUBT8-40A BUBT10-32A BUBT10-40A BUBT10-50A	M6×15 M8×20 M8×25 M8×32 M8×40 M10×32 M10×40 M10×50	316LUBT6-6A 316LUBT6-8A 316LUBT6-10A 316LUBT6-15A 316LUBT6-20A 316LUBT6-25A 316LUBT6-32A 316LUBT6-40A 316LUBT6-50A 316LUBT8-8A 316LUBT8-10A 316LUBT8-15A 316LUBT8-20A 316LUBT8-25A 316LUBT8-32A 316LUBT8-40A 316LUBT8-50A 316LUBT8-65A 316LUBT8-80A 316LUBT8-100A 316LUBT10-8A 316LUBT10-10A 316LUBT10-15A 316LUBT10-20A 316LUBT10-25A 316LUBT10-32A 316LUBT10-40A 316LUBT10-50A 316LUBT10-65A 316LUBT10-80A 316LUBT10-90A 316LUBT10-100A 316LUBT10-125A 316LUBT10-150A 316LUBT12-32A 316LUBT12-40A 316LUBT12-50A 316LUBT12-65A 316LUBT12-80A 316LUBT12-100A 316LUBT12-125A 316LUBT12-150A 316LUBT12-200A 316LUBT12-250A 316LUBT12-300A 316LUBT16-100A 316LUBT16-125A 316LUBT16-150A 316LUBT16-200A 316LUBT16-250A 316LUBT16-300A 316LUBT16-350A 316LUBT20-200A 316LUBT20-250A 316LUBT20-300A 316LUBT24-300A 316LUBT24-350A 316LUBT24-400A	M6×6A M6×8A M6×10A M6×15A M6×20A M6×25A M6×32A M6×40A M6×50A M8×8A M8×10A M8×15A M8×20A M8×25A M8×32A M8×40A M8×50A M8×65A M8×80A M8×100A M10×8A M10×10A M10×15A M10×20A M10×25A M10×32A M10×40A M10×50A M10×65A M10×80A M10×90A M10×100A M10×125A M10×150A M12×32A M12×40A M12×50A M12×65A M12×80A M12×100A M12×125A M12×150A M12×200A M12×250A M12×300A M16×100A M16×125A M16×150A M16×200A M16×250A M16×300A M16×350A M20×200A M20×250A M20×300A M24×300A M24×350A M24×400A
型番	サイズ	型番	サイズ
材質：鉄　高耐食 表面処理：ドブ 　　　　溶融亜鉛めっき		材質：チタン 表面処理：生地
7UBT6-8A 7UBT6-10A 7UBT6-15A 7UBT6-20A 7UBT6-25A 7UBT6-32A 7UBT6-40A 7UBT6-50A 7UBT6-65A 7UBT6-80A 7UBT6-100A 7UBT8-8A 7UBT8-10A 7UBT8-15A 7UBT8-20A 7UBT8-25A 7UBT8-32A 7UBT8-40A 7UBT8-50A 7UBT8-65A 7UBT8-80A 7UBT8-90A 7UBT8-100A 7UBT8-125A 7UBT8-150A 7UBT10-10A 7UBT10-15A 7UBT10-20A 7UBT10-25A 7UBT10-32A 7UBT10-40A 7UBT10-50A 7UBT10-65A 7UBT10-80A 7UBT10-90A 7UBT10-100A 7UBT10-125A 7UBT10-150A 7UBT10-200A 7UBT10-250A 7UBT10-300A 7UBT12-20A 7UBT12-25A 7UBT12-32A 7UBT12-40A 7UBT12-50A 7UBT12-65A 7UBT12-80A 7UBT12-90A 7UBT12-100A 7UBT12-125A 7UBT12-150A 7UBT12-175A 7UBT12-200A 7UBT12-250A 7UBT12-300A 7UBT12-350A 7UBT12-400A 7UBT16-80A 7UBT16-100A 7UBT16-125A 7UBT16-150A 7UBT16-175A 7UBT16-200A 7UBT16-250A 7UBT16-300A 7UBT16-350A 7UBT16-400A 7UBT16-450A 7UBT16-500A 7UBT16-550A 7UBT20-300A 7UBT20-350A 7UBT20-400A 7UBT20-450A 7UBT20-500A 7UBT20-600A 7UBT24-350A 7UBT24-300A 7UBT24-350A 7UBT24-400A 7UBT24-450A 7UBT24-500A 7UBT24-550A 7UBT24-600A 7UBT24-650A 7UBT24-700A 7UBT30-450A 7UBT30-500A 7UBT30-550A 7UBT30-600A	M6×8A M6×10A M6×15A M6×20A M6×25A M6×32A M6×40A M6×50A M6×65A M6×80A M6×100A M8×8A M8×10A M8×15A M8×20A M8×25A M8×32A M8×40A M8×50A M8×65A M8×80A M8×90A M8×100A M8×125A M8×150A M10×10A M10×15A M10×20A M10×25A M10×32A M10×40A M10×50A M10×65A M10×80A M10×90A M10×100A M10×125A M10×150A M10×200A M10×250A M10×300A M12×20A M12×25A M12×32A M12×40A M12×50A M12×65A M12×80A M12×90A M12×100A M12×125A M12×150A M12×175A M12×200A M12×250A M12×300A M12×350A M12×400A M16×80A M16×100A M16×125A M16×150A M16×175A M16×200A M16×250A M16×300A M16×350A M16×400A M16×450A M16×500A M16×550A M20×300A M20×350A M20×400A M20×450A M20×500A M20×600A M24×350A M24×300A M24×350A M24×400A M24×450A M24×500A M24×550A M24×600A M24×650A M24×700A M30×450A M30×500A M30×550A M30×600A	TIUBT6-8A TIUBT6-10A TIUBT6-15A TIUBT6-20A TIUBT6-25A TIUBT8-20A TIUBT8-25A TIUBT8-40A TIUBT8-50A TIUBT10-15A TIUBT10-25A TIUBT10-40A TIUBT10-50A TIUBT10-100A	M6×8A M6×10A M6×15A M6×20A M6×25A M8×20A M8×25A M8×40A M8×50A M10×15A M10×25A M10×40A M10×50A M10×100A

●足長Uボルト その他

足長Uボルト	Ｕボルトナット付きタイプ
足長Uボルトラインナップはこちら	Ｕボルトナット付きタイプラインナップはこちら
Ｕボルトプレート付きタイプ	歩道橋用Uボルト プレート付きタイプ
Ｕボルト用プレート特集ページはこちら	歩道橋用Uボルトプレート付き特集ページはこちら

Ｕボルト　特殊サイズ・特殊材質製作可能

Ｕボルト　オーダー承ります！！

①ご希望のサイズに合わせたＵボルトを製作いたします。

Uバンド特注製作もお任せください！

②ご希望の材質、強度に合わせたUボルトを製作いたします。

例）S45C製のUボルト特注品

●Uボルト加工方法例

鉄筋ベンダー　　　　　

　3Φ～20Φ程度
　【曲げ】

プレス・パワープレス　

　2Φ～16Φ程度
　【曲げ・穴あけ・潰し・切断】

NCベンダー　　　　　　

　2Φ~15Φ程度
　【曲げ】

転造盤　　　　　　　　

　M2/M2.5/M3/M3.5/M4/M5/M6/M7/M8/M10/M12/M14/M16/M18/M20/M24
　ミリ（細目）、ウィット3/16,1/4,5/16,3/8,7/16,1/2,5/8,3/4、ユニファイ
　にも対応可能です
　　　　　【ネジ切・ローレット（ナーリング加工）】

ベンチレース・卓上旋盤　　　

　1Φ~20Φ程度
　【切削加工】

ターレット旋盤　　　　　　　

　4Φ～30Φ程度　
　【切削加工】

CNC旋盤・CNCタレット型旋盤

　1Φ~50Φ程度
【切削・穴あけ・タップ加工】

●Ｕボルト　専用お見積り図面でお見積り●

下記テンプレートをクリックするとPDFファイルが開きます。
必要事項をご記入し、Mail　or　FAXにてお送りください。

ワンサイズをお見積り	複数サイズをお見積り

※1　胴細：軸がネジ部より細い(コスト〇)
　 　胴太：軸がネジと同じ太さで強度が強い
※2　荒先：ネジ先端が切断加工したまま(コスト〇)
　　 平先：ねじ先端を平面加工したもの

●専用お見積りフォームからお見積り

必要事項をPC画面から入力し送信ボタンを押すだけ！PCから簡単にお見積りが可能になりました！



●特注で制作したコノジボルトやＵボルトにぴったり合うプレートの製作も承ります！







Ｕボルトに関する疑問質問等お気軽にお問い合わせください！！
