FRP絶縁六角ボルト 絶縁機能

FRP六角ボルト絶縁機能をプラス

FRP絶縁六角ボルト
絶縁機能をプラス

FRP絶縁六角ボルト
カタログダウンロード

FRP六角ボルトとは?

FRP六角ボルトとは、絶縁性のあるFRP樹脂で作られた六角ボルトです。
六角ボルトが電流を通しにくいことで、電子回路内等において電流が流れるのを防ぐ機能があります。

同じFRP樹脂製のナットやワッシャーと併用して用いられることが多いです。

主な採用分野:自動車関係、電子機器関係

FRP樹脂とは?

FRPとは、Fiber-Reinforced Plasticsの略で、ガラス繊維と熱硬化性樹脂を組み合わせることで軽量かつ高強度を実現した高機能樹脂材質です。組み合わせにより様々な種類があります。航空機や自動車などの乗り物から、ユニットバスなどの住宅設備機器まで幅広く使用されています。

●FRP GE【ガラス(長繊維)+エポキシ樹脂】
高強度・電気絶縁性・断熱性・耐極低温・耐蝕性・軽量・非磁性をもちます。
主な製品:ナット・ボルト・ワッシャー など

●FRP VE【ガラスビニールエステル】
耐薬品性に優れ、塩酸・硫酸。硝酸を使用する環境にも使用が可能です。

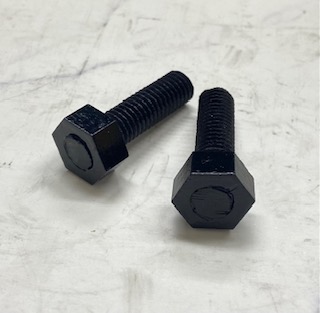

FRP六角ボルト

FRP GE
絶縁六角ボルト
FRP VE
絶縁六角ボルト
FRP GE絶縁六角ボルト FRP VE絶縁P六角ボルト

図面・規格・型番

※ラインナップ品は、黒フッ素加工仕上げとなります。

●FRP GE 絶縁六角ボルト

FRP六角ボルト絶縁機能をプラス
呼び径 S
M6
M8
M10
M12
M16
M20
M22
M24
M30
10
13
17
19
24
30
33
36
46
5
6.5
8
10
13
16
18
19
24
型番 サイズ
FRPGE006-25
FRPGE008-25
FRPGE008-30
FRPGE008-35
FRPGE008-40
FRPGE008-70
FRPGE0010-20
FRPGE0010-25
FRPGE0010-40
FRPGE0012-70
FRPGE0016-60
FRPGE0016-70
FRPGE0016-80
M6×25
M8×25
M8×30
M8×35
M8×40
M8×70
M10×20
M10×25
M10×40
M12×70
M16×60
M16×70
M16×80

※ボルトの長さはM6以下の細物は500mm以下、M8~M20までは1000mm、M22~M33までは900mmです。(この規格以外の長さについてもお気軽にご相談ください)
※全ねじボルト、部分ねじボルトのどちらにも対応可能です。
※頭つきボルトも可能です。
※インチねじもお気軽にお問い合わせください

●FRP GE 絶縁六角ボルト特注製作もお任せください

特注製作例

M径:M6,M8,M10,M12,M16,M20,M22,M24,M30 など
L寸:25~300位

黒フッ素加工仕上げ指定にて

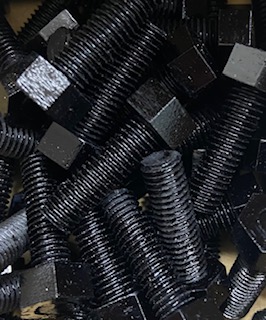

FRP GE
絶縁六角ボルト特注製作

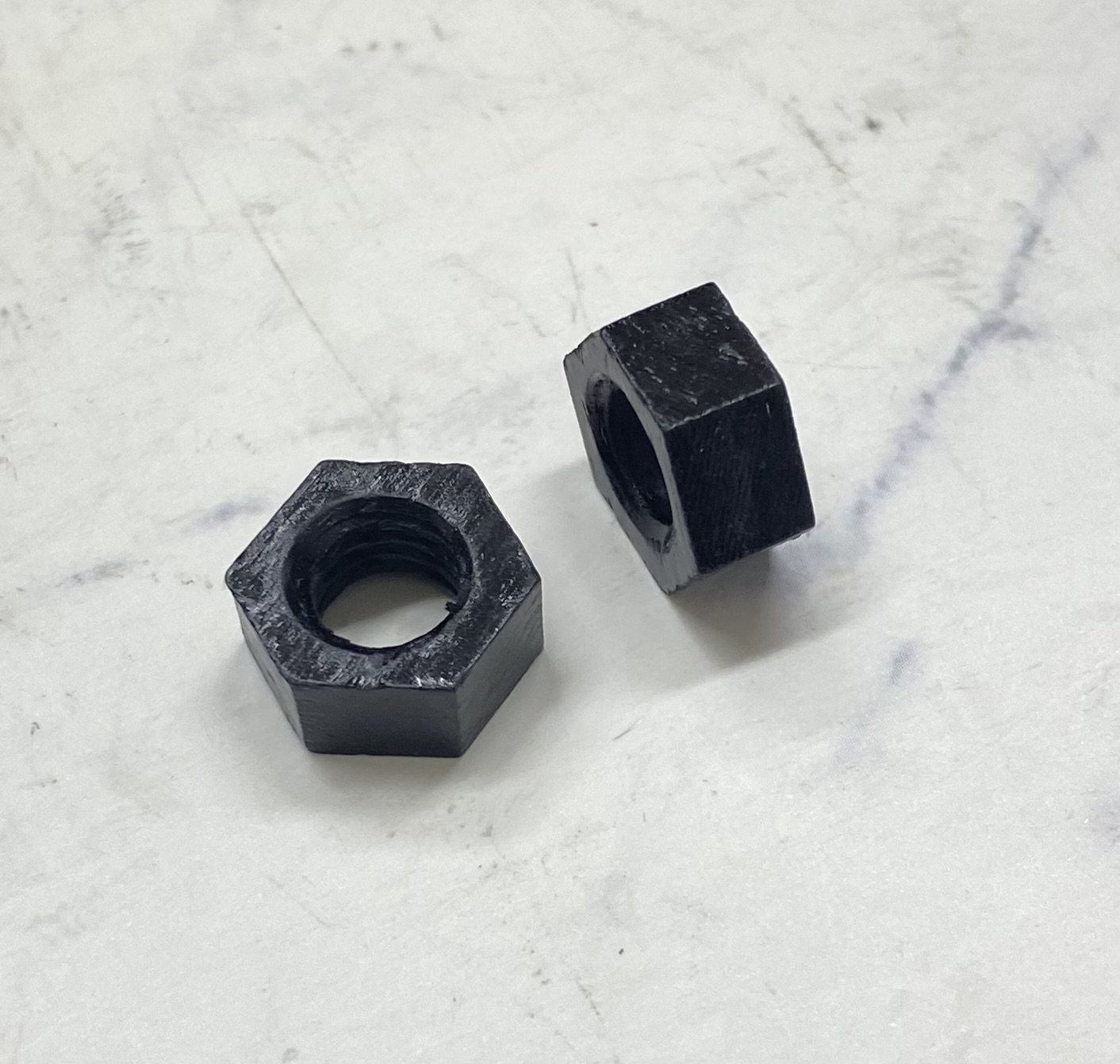

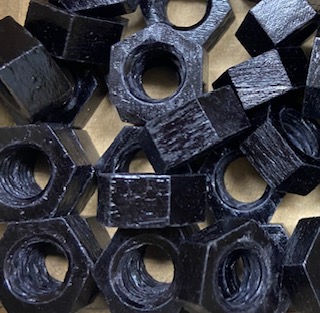

FRP GE
絶縁六角ナット特注製作

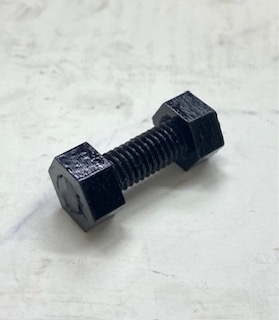

FRP GE 絶縁六角ボルトナット特注製作 FRP GE 絶縁六角ボルトナット特注製作
FRP GE 絶縁六角ボルトナット特注製作 FRP GE 絶縁六角ボルトナット特注製作

※特注製作品は、特に指定ない場合、素地での納品となります(乳白色)
