蝶ナット
ウイングナット、ちょうナット
蝶ナットとは？
蝶ナットとは、つまみねじと呼ばれる分類で、工具が無くても手で簡単に締める事が可能なネジです。
頻繁にねじを緩める必要がある箇所や、
金具などの角度調整・パイプなどの高さ調整・固定など身近なところにも良く用いられています。
主な使用例： 家具・楽器・工作機械・農業機械・電動工具・照明器具・家電製品・その他
蝶ナットの規格とは？
蝶ナットの規格は、JIS B 1185 で管理されており １種 ２種 ３種と3種類の規格があります。
1種「翼端は半円形とする」
2種「翼端は角形とする」
3種「翼端は規定しない」「板のプレス加工」
ただし、注意書きとして
「頭部の形状及び製造方法は、1種及び2種は特に規定しないが、3種は板のプレス加工による」と書かれており、頭部の形状については特別な規定がない表現になっております。
よって、蝶ナットは、ＪＩＳにほとんど準じていますが、メーカー規格管理品が多いです。
蝶ナットの主なラインナップ種類

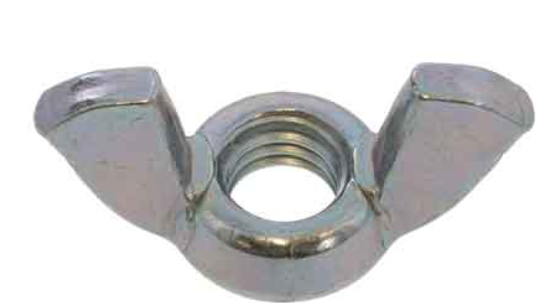

- 蝶ナット1種
- 頭部の羽（つまみ部）が丸い半円形状をしている。

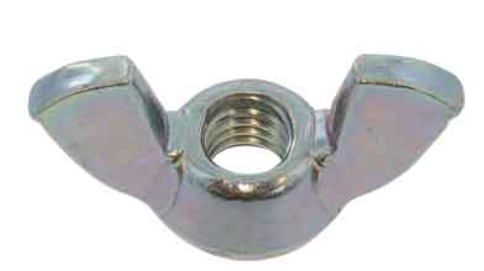

- 蝶ナット（R)
- 頭部の羽（つまみ部）が角形状で、小型である。
- 蝶ナット（H)
- 頭部の羽（つまみ部）が角形状で、大型である。

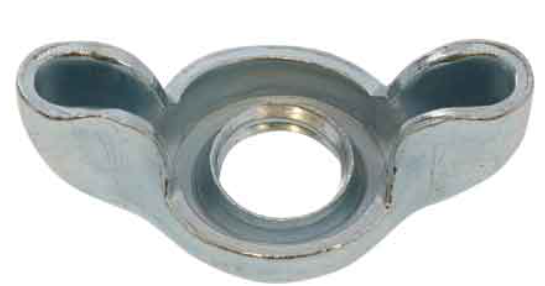

- プレス蝶ナット
- 頭部の羽（つまみ部）が板のプレス加工で製作されている。低形と高形あり。
冷間蝶ナット プレス蝶ナット 違いとは？
冷間蝶ナットは、強度が求められる箇所にオススメ
冷間蝶ナットは、冷間圧造で製作された蝶ボルトで、強度がある程度必要な箇所に使用されます。
冷間圧造とは？
冷間圧造とはコイル状の素材を必要な長さに切断したあと、材料に熱を加えることなく常温の素材を
「ヘッダー・ホーマー」と呼ばれる冷間圧造機で成形する加工方法です。
メリットとしては、切削していないため、その他の加工方法より材料（金属）のファイバーフローが残りやすいため、製品に強度があります。また、金型によって形状を成形するため、加工精度が高く、均一で安定した製品を製造できます。
プレス蝶ナットは、安価に入手したい時にオススメ
プレス蝶ナットは、鉄板をプレス加工することで製作された蝶ナットで、冷間蝶ナットより安価に入手できます。その代わりに、強度はあまり高くないです。
プレス加工とは？
プレス加工とは、加工物を加工機を使って金型に圧着(プレス)して希望の形に変形させる加工方法です。金型を一度よういすれば、大量生産が可能なため、製品価格も安価となります。
主な材質表面処理
鉄・三価クロメート
SUS生地
SUS316
チタン
真鍮 など
その他の材質表面処理品もお気軽にご相談ください！！
蝶ナット 規格表・図面型番
※ラインナップは予告なく変更となる場合がございます。ご了承ください。

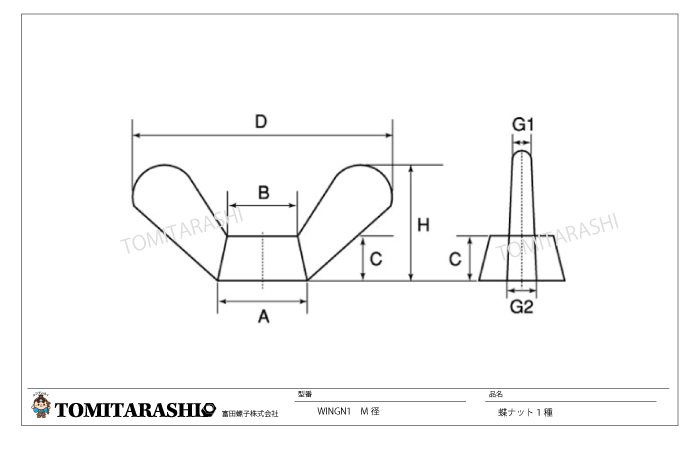

蝶ナット1種 規格表・図面
| M | A 最小 |
B 約 |
C※ 最小 |
D 基準 |
D 許容差 |
H※ 基準 |
H 許容差 |
G1 最大 |
G2 最大 |
|---|---|---|---|---|---|---|---|---|---|
| 鉄・SUS | |||||||||
| M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 |
8.5 8.5 10.5 14 18 22 26 26 34 34 34 43 |
7 7 9 12 15 18 22 22 28 28 28 36 |
7 7 11 11 15 16 17 17 23 23 23 23 |
25 25 32 40 50 60 70 70 90 90 90 112 |
±1.5 ±1.5 ±2.0 ±2.0 ±2.0 ±2.0 ±2.0 ±2.0 ±2.5 ±2.5 ±2.5 ±2.5 |
12 12 18 21 26 29 34 34 46 46 46 56 |
±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±2.0 ±2.0 ±2.0 ±2.0 ±2.0 ±2.0 |
3.5 3.5 4 4.5 5.5 7 8 8 9 9 9 11 |
4.5 4.5 5 5.5 6.5 8 9 9 11 11 11 13 |
| 真鍮 | |||||||||
| M4 M5 M6 M8 M10 M12 |
7 8.5 11.4 14.8 18.3 23.8 |
6 7 9.5 11 14 18 |
4 5 7.6 10 11.5 13.4 |
20 25 31.8 39.3 49 60.2 |
10 12 15.2 19.9 24.5 30.4 |
3 3.5 2.3 3.5 3.7 5.5 |
4 4.5 3.6 4.9 5 6.8 |
※C寸法、H寸法はオリジナル規格となります
| SUS | SUS316L | 真鍮ニッケル | 鉄三価クロメート | |
|---|---|---|---|---|
| サイズ（M径×L寸） | 型番 | 型番 | 型番 | 型番 |
| M4 M5 M6 M8 M10 M12 M14 M16 M20 M22 M24 |
3WINGN14 3WINGN15 3WINGN16 3WINGN18 3WINGN110 3WINGN112 3WINGN114 3WINGN116 3WINGN120 3WINGN122 3WINGN124 |
316WINGN16 316WINGN18 316WINGN110 316WINGN112 316WINGN116 316WINGN120 |
2WINGN14 2WINGN15 2WINGN16 2WINGN18 2WINGN110 2WINGN112 |
WWINGN18 WWINGN110 WWINGN112 WWINGN114 WWINGN116 WWINGN120 WWINGN122 |
蝶ナット（R) 規格表・図面
| 羽巾 | M | A 最小 |
B 約 |
C 最小 |
D 基準 |
H 基準 |
G1 最大 |
G2 最大 |
J 参考 |
|---|---|---|---|---|---|---|---|---|---|
| 17 21 21 27 31 36 48 |
M3 M4 M5 M6 M8 M10 M12 |
6.5 8 8 10 13 16 20 |
4 6 6 7 10 12 16 |
3 4 4 4.5 6 7.5 9 |
17 21 21 27 31 36 48 |
9 11 11 13 16 18 23 |
3 3.5 3.5 4 4.5 5.5 7 |
4 4.5 4.5 5 5.5 6.5 8 |
5 6 6 ※7/8 9 10 13 |
※材質が鉄の場合は7、ステンレスの場合は8
| SUS | SUS316 | 真鍮ニッケル | 鉄三価クロメート | |
|---|---|---|---|---|
| サイズ（M径×L寸） | 型番 | 型番 | 型番 | 型番 |
| M3 M4 M5 M6 M8 M10 M12 |
3WINGNR3 3WINGNR4 3WINGNR5 3WINGNR6 3WINGNR8 3WINGNR10 3WINGNR12 |
316WINGNR4 316WINGNR5 316WINGNR6 |
2WINGNR3 2WINGNR4 2WINGNR5 2WINGNR6 2WINGNR8 2WINGNR10 2WINGNR12 |
WWINGNR3 WWINGNR4 WWINGNR5 WWINGNR6 WWINGNR8 WWINGNR10 WWINGNR12 |

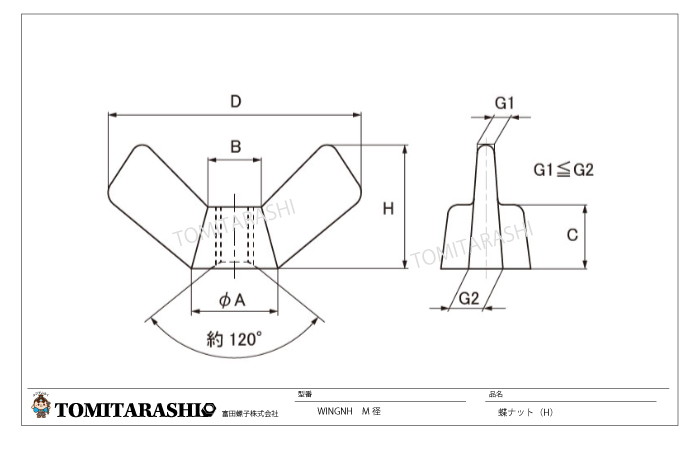

蝶ナット（H) 規格表・図面
| M | A | B | C | D | H | G1 | G2 |
|---|---|---|---|---|---|---|---|
| M5 M6 M8 M10 |
10 13 16 20 |
7 10 12 16 |
4.5 6 7.5 9 |
27 31 36 48 |
13 16 18 23 |
4 4.5 5.5 7 |
5 5.5 6.5 8 |
| SUS | 鉄三価クロメート | 鉄ニッケル | |
|---|---|---|---|
| サイズ（M径×L寸） | 型番 | 型番 | 型番 |
| M5 M6 M8 M10 |
3WINGNH5 3WINGNH6 3WINGNH8 3WINGNH10 |
WWINGNH5 WWINGNH6 WWINGNH8 WWINGNH10 |
2WINGNH5 2WINGNH6 |

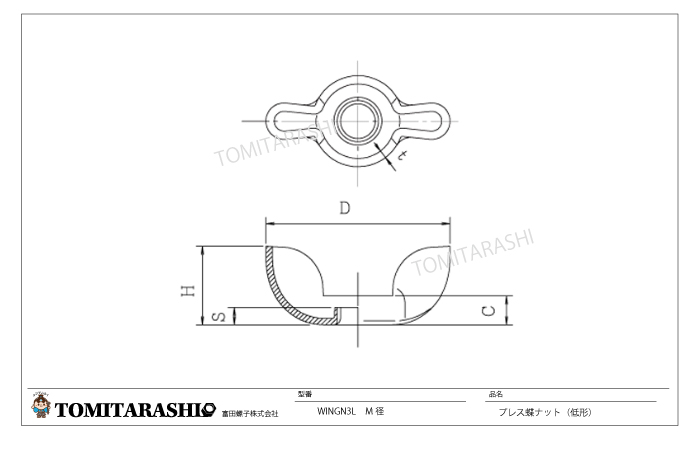

プレス蝶ナット（低形） 規格表・図面
| d | D 基準 |
D 許容差 |
H 基準 |
H 許容差 |
C | S 基準 |
S 許容差 |
t |
|---|---|---|---|---|---|---|---|---|
| M3 M4 M5 M6 M8 M10 |
19.1 19.1 22.2 25.4 28.6 35.0 |
±1.0 ±1.0 ±1.0 ±1.0 ±1.0 ±1.5 |
8.5 8.5 9.0 9.5 11.0 14.0 |
±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±1.0 |
3.0 3.0 3.0 3.5 5.0 5.5 |
1.8 1.8 2.1 2.3 3.2 3.8 |
±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 |
0.8 0.8 0.8 1.0 1.2 1.2 |
※
| プレス蝶ナット（低形） | 鉄三価クロメート | 鉄三価黒クロメート |
|---|---|---|
| サイズ（M径×L寸） | 型番 | 型番 |
| M3 M4 M5 M6 M8 M10 |
WWINGN3L3 WWINGN3L4 WWINGN3L5 WWINGN3L6 WWINGN3L8 WWINGN3L10 |
BWINGN3L3 BWINGN3L4 BWINGN3L5 BWINGN3L6 |

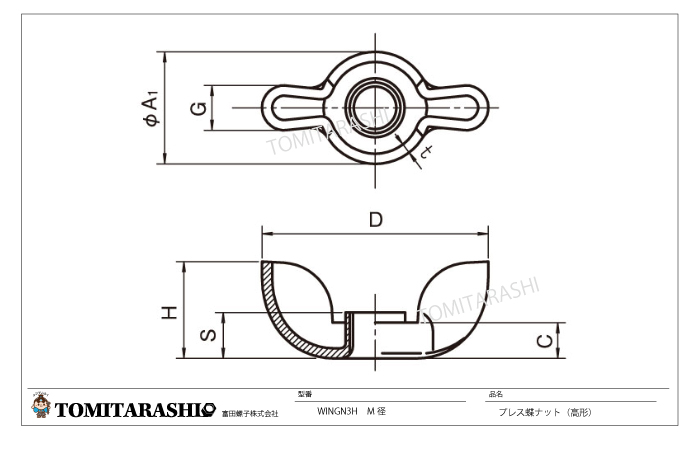

プレス蝶ナット（高形） 規格表・図面
| 鉄 | |||||||
|---|---|---|---|---|---|---|---|
| d | D 基準 |
H 基準 |
S 基準 |
A1 基準 |
C 約 |
G 基準 |
t 約 |
| M4 M5 M6 M8 |
22.2 22.2 25.4 31.8 |
9.5 9.5 10.0 11.5 |
4.5 4.5 5.2 6.5 |
11.0 11.0 12.8 17.0 |
3.5 3.5 4.0 5.0 |
4.5 4.5 4.5 6.3 |
1.0 1.0 1.0 1.2 |
| SUS | |||||||
| ｄ | D 基準 |
H 基準 |
S 基準 |
A1 基準 |
C 約 |
G 最大 |
ｔ 約 |
| M4 M5 M6 |
22 22 25 |
9.0 9.0 9.5 |
3.8 4.0 4.2 |
13.0 13.0 13.0 |
3 3 4 |
5.5 5.5 6.0 |
0.8 0.8 1.0 |
| プレス蝶ナット（高形） | SUS生地 | 鉄三価クロメート | 鉄三価黒クロメート |
|---|---|---|---|
| サイズ（M径×L寸） | 型番 | 型番 | 型番 |
| M4 M5 M6 M8 |
3WINGN3H4 3WINGN3H5 3WINGN3H6 3WINGN3H8 |
WWINGN3H4 WWINGN3H5 WWINGN3H6 WWINGN3H8 |
BWINGN3H5 BWINGN3H6 BWINGN3H8 |
