六角袋ナット
ふくろなっと
フクロナット
HEXAGON CAP NUTS
帯帽螺母
NEW ロング袋ナット登場！！ 詳しくはページ下部へ
通称
CAPナット CAPN 袋N フクロナット 袋付き六角ナット 化粧ナット
六角袋ナットとは？
六角袋ナットとは、六角ナットの片面が袋状になっていることで閉じていて、ねじ穴が貫通していない六角ナットです。
主な使用用途としては、見栄えを良くするためや、ネジの先が出ていては危ない場所等へ利用します。
よって、人目に付きやすかったり何度も人が通り踏まれることが予測されるような個所（鉄道・橋・道路関係）に多く使用されています。また、一般的な六角ナットと外形が同じため、六角ナットの上から六角袋ナット締め付けることでダブルナットとしての利用も可能です。
六角袋ナットの種類
六角袋ナットは、「〇形△種」という種類で分類されます。
一般的に袋ナットと言えば、六角袋ナット3形2種を指します。
〇形の種類を以下の表で示します。
| 1形 | 六角ナットと袋部分が一体形でねじの逃げ溝がないもの（切削加工） |
|---|---|
| 2形 | 六角ナットと袋部分が一体形でねじの逃げ溝があるもの（切削加工） 逃げのある方が深くねじ込めます。 |
| 3形 | 袋部分をプレスして六角ナットへ溶接したもの |
△種とは六角ナットの1種、2種、3種を示します。
鉄、ステンレスで使用されているのは、ほとんどが六角袋ナット３形2種です。
※真鍮製品は1形1種が多いです。
※サイズが小さいと六角袋ナット２形の場合もあります。
※例外としてドブメッキのウィットW3/8の六角袋ナットなどは六角袋ナット3形1種が使用されています。
※一般的な３形２種はキャップ部を２種ナットに溶接したものとなります
主な材質
・鉄
・黄銅
・ステンレス
・S45C
・チタン
・SUS316
・SUS316L

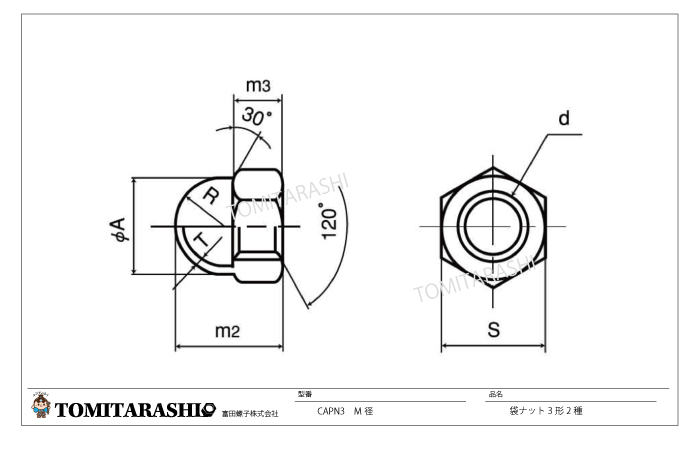

六角袋ナット 3形2種 規格表 図面・型番
| ねじの呼び | ｍ2 | ｍ3 | A | T | R | S |
|---|---|---|---|---|---|---|
| M3 M4 M5 M6 M8 M10 M12 M14 M16 ※Ｍ16 M18 M20 ※M20 M22 M24 M27 M30 M33 M36 Ｍ42 Ｍ48 |
4.8 6.2 7.5 9.5 12.5 15.5 18.5 21 24 28 31 29 34 32.5 35.5 41 45 49 54.5 63.5 67.5 |
2.4 3.2 4 5 6.5 8 10 11 13 13 15 16 16 18 19 22 24 26 29 34 38 |
4.6 5.6 6.6 8.5 11.5 14.5 16.5 19.5 21.5 21.5 23.5 26.5 28 28.5 32.5 37.5 41.5 45.5 50.5 59 59 |
0.4 0.4 0.4 0.5 0.5 0.8 0.8 1 1 - 1.2 1.2 - 1.2 1.2 1.6 1.6 1.6 1.6 2.3 2.3 |
2.3 3 3.5 4.5 6 7.5 8.5 10 11 - 12 13 - 14.5 16.5 19 21 23 25.5 29.5 29.5 |
5.5 7 8 10 13 17 19 22 24 24 27 30 30 32 36 41 46 50 55 65 75 |
※真鍮製品の寸法（1形1種）
| 鉄 三価クロメート |
鉄 三価黒クロメート |
鉄 ドブ（溶融亜鉛めっき） | |
|---|---|---|---|
| M径 | 型番 | 型番 | 型番 |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 Ｍ42 Ｍ48 |
WCAPN33 WCAPN34 WCAPN35 WCAPN36 WCAPN38 WCAPN310 WCAPN312 WCAPN314 WCAPN316 WCAPN318 WCAPN320 WCAPN322 WCAPN324 WCAPN327 WCAPN330 WCAPN333 WCAPN336 WCAPN342 WCAPN348 |
BCAPN33 BCAPN34 BCAPN35 BCAPN36 BCAPN38 BCAPN310 BCAPN312 BCAPN314 BCAPN316 BCAPN318 BCAPN320 BCAPN322 BCAPN324 BCAPN327 BCAPN330 BCAPN333 BCAPN336 BCAPN342 BCAPN348 |
7CAPN36 7CAPN38 7CAPN310 7CAPN312 7CAPN314 7CAPN316 7CAPN318 7CAPN320 7CAPN322 7CAPN324 7CAPN327 7CAPN330 |
| ステンレス 生地 |
ステンレス 黒染め |
SUS316L 高耐食 生地 | |
| M径 | 型番 | 型番 | 型番 |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 Ｍ42 Ｍ48 |
3CAPN33 3CAPN34 3CAPN35 3CAPN36 3CAPN38 3CAPN310 3CAPN312 3CAPN314 3CAPN316 3CAPN318 3CAPN320 3CAPN322 3CAPN324 3CAPN327 3CAPN330 3CAPN333 3CAPN336 3CAPN342 3CAPN348 |
3BCAPN33 3BCAPN34 3BCAPN35 3BCAPN36 3BCAPN38 3BCAPN310 3BCAPN312 3BCAPN314 3BCAPN316 3BCAPN318 3BCAPN320 3BCAPN322 3BCAPN324 3BCAPN327 3BCAPN330 3BCAPN333 3BCAPN336 3BCAPN342 3BCAPN348 |
316CAPN35 316CAPN36 316CAPN38 316CAPN310 316CAPN312 316CAPN316 316CAPN318 316CAPN320 316CAPN322 316CAPN324 |
| チタン 軽量高強度 生地 |
S45C 高強度 生地 |
||
| M径 | 型番 | 型番 | 型番 |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 Ｍ42 Ｍ48 |
TICAPN36 TICAPN38 TICAPN310 TICAPN312 |
45CAPN36 45CAPN316 45CAPN320 45CAPN324 45CAPN330 45CAPN336 |
その他規格もお気軽にお問い合わせください！！
- ウィットサイズ
- 細目サイズ
- 左ネジ
- DIN規格
- 袋ナット 小形

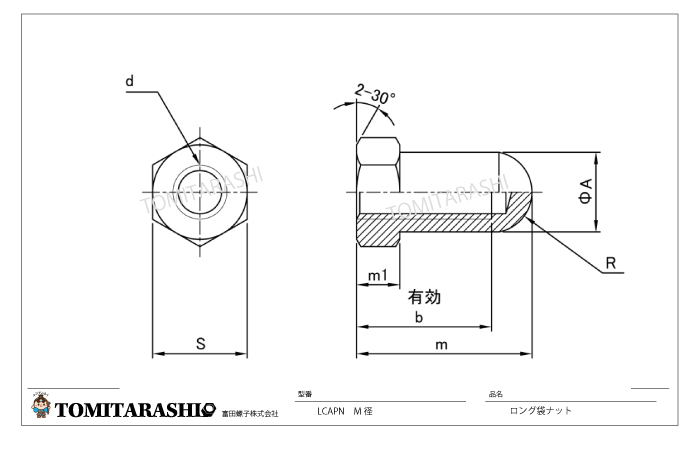

NEW ロング袋ナット 規格表 図面・規格

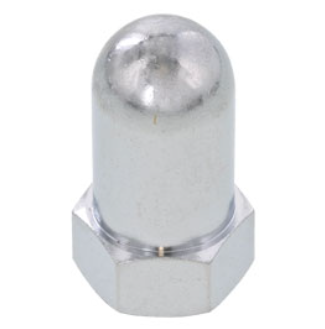

ロング袋ナットとは、六角袋ナットの袋部分が通常より長い（深い）製品です。
ボルトの余長が長い箇所など、通常より保護したい箇所が長い場合に深さがあるため便利です。
| ねじの呼び | S | ΦA | m | m1 | b | R |
|---|---|---|---|---|---|---|
| M4 M5 M6 M8 M10 M12 W3/8 |
7 8 10 13 17 19 17 |
Φ5.9 Φ6.6 Φ8.5 Φ11.5 Φ15 Φ17.5 Φ15 |
13 15 19 25 31 35 31 |
3.2 4 5 6.5 8 10 8 |
10 11.5 15 20 25 30 23 |
3 3.5 4.5 6 8 9 8 |
| ステンレス 生地 |
真鍮 クローム | |
|---|---|---|
| 径 | 型番 | 型番 |
| M4 M5 M6 M8 M10 M12 W3/8 |
3LCAPN4 3LCAPN5 3LCAPN6 3LCAPN8 3LCAPN10 3LCAPN12 3LCAPN3/8 |
26LCAPN4 26LCAPN5 26LCAPN6 26LCAPN8 |
詳しいラインナップ、規格等お気軽にお問い合わせください
| 袋ナットにもプレコート処理が可能です |  |
|---|---|
