SUS316L（Ａ4）ステンレス
A4-100強度保証 六角ナット
ラインナップ
SUS316L Ａ4-100強度保証六角ナットとは？
SUS316L Ａ4-100強度保証六角ナットとは、引張強さ1,000N/mm2の強度があり、
従来のSUS304/SUSXM7より高い強度+高い耐食性を実現した六角ナットです。
強度保証品のため、強度保証が求められる箇所にオススメ！
主にSUS316L A4-100六角ボルト、六角穴付きボルト（CAP)に合わせて使用されます。
●A4-100強度とは？
A4-100強度保証六角ナットとは、1000N/mm²以上の引張力が保証された六角ナットを示します。
現在、実際に流通している一般的な六角ナットの多くは、強度保証がされていない製品になります。
| 鋼種区分 | 代表的な鋼種名 | 引張力（N/mm²） | |
|---|---|---|---|
| A4-100 | A4 | SUS316、SUS316L | 1000 |
POINT ステンレス製ねじの強度区分とは？
ステンレス製のネジの強度区分は○○-●●（例A2-90）と表します。
左側の部分は鋼種区分を表し、右側は強度区分を表します。
●ステンレス鋼種区分表
| 鋼種分類 | 鋼種区分 | 代表的な鋼種名 |
|---|---|---|
| オーステナイト系 | A1 A2 A3 A4 A5 |
SUS303 SUS304,SUSXM7 SUS321,SUS347 SUS316,SUS316L SUS316N,SUS316LN |
| マルテンサイト系 | C1 C3 C4 |
SUS403,SUS410 SUS431 SUS416 |
| フェライト系 | F1 | SUS430 |
●強度区分比較表
| 強度区分 |
A2-50 | A2-70 |
A2-80 |
A2-90 |
A4-100 |
|---|---|---|---|---|---|
| 引張力（N/mm²） |
500 | 700 | 800 | 900 | 1000 |
| 0.2％耐力（N/mm²） |
210 | 450 | 600 | 700 | 800 |
| 透磁率（μ） |
1.2～1.4 | 1.2～1.4 | 1.2～1.4 | 1.01～1.03 | 1.004 |
| 耐熱性（70％耐力） |
400℃ | 400℃ | 400℃ | 500℃ | 約850℃ |
POINT 引張力とは
材料を引っ張っていくと最終的には破断します。
その破断に至るまでに到達した最大荷重（N)を、材料の断面積（mm²）で割った値が【引張強さ】
材料の強度を表す最も基本的な指標です。

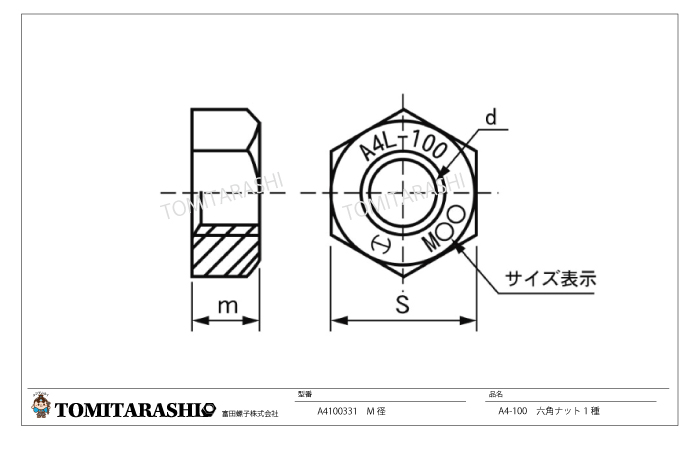

●A4-100六角ナット1種 規格表・図面・ラインナップ
単位：mm
・A4-100六角ナット
| ネジの呼び（ｄ） | ﾋﾟｯﾁ | ｍ （基準） |
ｍ （許容差） |
Ｓ （基準） |
Ｓ （許容差） |
|---|---|---|---|---|---|
| M12 M16 M20 M22 M24 |
1.75 2.0 2.5 2.5 3.0 |
10 13 16 18 19 |
-0.58/0 -0.7/0 -0.7/0 -0.7/0 -0.84/0 |
19 24 30 32 36 |
-0.8/0 -0.8/0 -0.8/0 -1.0/0 -1.0/0 |
・A4-100六角ナット1種 ラインアップ型番
| 型番 | サイズ |
|---|---|
| A410033112 A410033116 A410033120 A410033122 A410033124 |
M12 M16 M20 M22 M24 |
※規格表は全て単位ｍｍです。
SUS316L A4-100シリーズ お取り扱い有り
SUS316L A4-100六角ナット合わせて、
A4-100六角ボルト、ハイテンションワッシャーのお取り扱いございます。
