L形アンカーボルト

L形アンカーボルト カタログダウンロード

L形アンカーボルトとは？

L形アンカーボルトとは埋め込み一体方式アンカーボルトです。土台である基礎のコンクリート打設に前もって埋め込み、構築物等を固定するために使用し、はずす目的のなく、強度が必要な箇所に使用するボルトです。

※その他アンカーボルト（J型アンカーボルト、JA型アンカーボルトなど）は特注品となります
　ページ下部をご参照ください。

L型アンカーボルトの種類

形状はＬ形が標準品ですが、その他に用途、強度により下記３種類があります。
・J形アンカーボルト(ステッキ型)
・ LA形アンカーボルト
・JA形アンカーボルト

L形アンカーボルト施工例

用途：住宅・機械裾付・遮音壁等

材質・表面処理

・鉄生地
・鉄ユニクロ
・鉄ドブ（溶融亜鉛メッキ）
・ステンレス生地

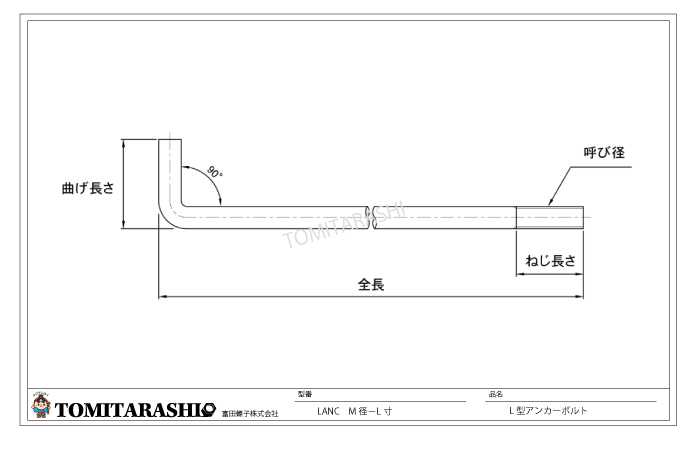

図面・規格・型番

規格表		呼び径
	全長	M10	M12	M16	M20	M22	M24	M30
ねじ長さ	100 125 150 160 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900	50 50 50 50 50 60	50 50 50 50 50 60 60 70 70 70 70 80	50 50 50 60 60 70 70 70 70 80 80 100 100 100	50 50 60 60 70 70 70 70 80 80 100 100 100 100 100	60 60 60 70 70 80 80 100 100 100 100 100 100 100	60 60 70 70 80 80 80 80 100 100 100 100 100 100 100	70 80 80 80 100 100 100 100 100
曲げ長さ		35	40	50	60	75	85	105

規格表ウィット		呼び径
	全長	W3/8	W1/2	W5/8	W3/4	W7/8	W1”	W1”-1/8
ねじ長さ	100 120 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900	40 40 40 50 50 50	50 50 50 60 60 70 70 70 70 80	50 50 50 60 60 70 70 70 70 80 80 100 100 100	50 50 50 60 60 70 70 70 70 80 80 100 100 100 100 100	60 60 60 60 70 70 80 80 100 100 100 100 100 100 100	60 60 70 70 80 80 80 80 100 100 100 100 100 100 100	70 70 80 80 80 80 100 100 100 100 100 100 100
曲げ長さ		32	40	50	60	75	90	100

型番ラインナップ

※サイズにより在庫がない場合、製作品の場合がございます。まずはお気軽にお問い合わせください！

サイズ	ステンレス生地	鉄ユニクロ	鉄ドブ
M10×100 M10×125 M10×150 M10×200 M10×250 M10×300 M12×100 M12×150 M12×200 M12×250 M12×300 M12×350 M12×400 M12×450 M12×500 M12×600 M16×100 M16×150 M16×200 M16×250 M16×300 M16×350 M16×400 M16×450 M16×500 M16×600 M16×700 M20×150 M20×200 M20×250 M20×300 M20×350 M20×400 M20×450 M20×500 M20×600 M20×700 M22×250 M22×300 M22×350 M22×400 M22×500 M22×600 M22×700 M22×800 M24×250 M24×300 M24×350 M24×400 M24×450 M24×500 M24×600 M24×700 M24×800	3LANC10-100 3LANC10-125 3LANC10-150 3LANC10-200 3LANC10-250 3LANC10-300 3LANC12-100 3LANC12-150 3LANC12-200 3LANC12-250 3LANC12-300 3LANC12-350 3LANC12-400 3LANC12-450 3LANC12-500 3LANC12-600 3LANC16-100 3LANC16-150 3LANC16-200 3LANC16-250 3LANC16-300 3LANC16-350 3LANC16-400 3LANC16-450 3LANC16-500 3LANC16-600 3LANC20-150 3LANC20-200 3LANC20-250 3LANC20-300 3LANC20-350 3LANC20-400 3LANC20-450 3LANC20-500 3LANC20-600 3LANC22-250 3LANC22-300 3LANC22-350 3LANC22-400 3LANC22-500 3LANC22-600 3LANC22-700 3LANC22-800 3LANC24-250 3LANC24-300 3LANC24-350 3LANC24-400 3LANC24-450 3LANC24-500 3LANC24-600 3LANC24-700 3LANC24-800	5LANC10-100 5LANC10-150 5LANC10-200 5LANC10-250 5LANC10-300 5LANC12-100 5LANC12-150 5LANC12-200 5LANC12-250 5LANC12-300 5LANC12-350 5LANC12-400 5LANC12-450 5LANC12-500 5LANC12-600 5LANC16-150 5LANC16-200 5LANC16-250 5LANC16-300 5LANC16-350 5LANC16-400 5LANC16-450 5LANC16-500 5LANC16-600 5LANC16-700 5LANC20-200 5LANC20-250 5LANC20-300 5LANC20-350 5LANC20-400 5LANC20-450 5LANC20-500 5LANC20-600 5LANC20-700 5LANC22-300 5LANC22-350 5LANC22-400 5LANC22-500 5LANC22-600 5LANC22-700 5LANC24-300 5LANC24-350 5LANC24-400 5LANC24-450 5LANC24-500 5LANC24-600 5LANC24-700	7LANC12-100 7LANC12-150 7LANC12-200 7LANC12-250 7LANC12-300 7LANC12-350 7LANC12-400 7LANC12-450 7LANC12-500 7LANC12-600 7LANC16-150 7LANC16-200 7LANC16-250 7LANC16-300 7LANC16-350 7LANC16-400 7LANC16-450 7LANC16-500 7LANC16-600 7LANC16-700 7LANC20-150 7LANC20-200 7LANC20-250 7LANC20-300 7LANC20-350 7LANC20-400 7LANC20-450 7LANC20-500 7LANC20-600 7LANC20-700 7LANC22-300 7LANC22-350 7LANC22-400 7LANC22-500 7LANC22-600 7LANC22-700 7LANC24-300 7LANC24-350 7LANC24-400 7LANC24-450 7LANC24-500 7LANC24-600 7LANC24-700
サイズ	鉄生地
M10×100 M10×125 M10×150 M10×200 M10×250 M10×300 M12×100 M12×150 M12×200 M12×250 M12×300 M12×350 M12×400 M12×450 M12×500 M12×550 M12×600 M16×150 M16×200 M16×250 M16×300 M16×350 M16×400 M16×450 M16×500 M16×550 M16×600 M16×650 M16×700 M16×750 M16×800 M20×150 M20×200 M20×250 M20×300 M20×350 M20×400 M20×450 M20×500 M20×550 M20×600 M20×650 M20×700 M20×750 M20×800 M20×850 M20×900 M20×1000 M22×150 M22×200 M22×250 M22×300 M22×350 M22×400 M22×450 M22×500 M22×550 M22×600 M22×650 M22×700 M22×750 M22×800 M22×850 M22×900 M22×1000 M24×150 M24×200 M24×250 M24×300 M24×350 M24×400 M24×450 M24×500 M24×550 M24×600 M24×650 M24×700 M24×750 M24×800 M24×850 M24×900 M24×1000 M30×300 M30×350 M30×400 M30×450 M30×500 M30×550 M30×600 M30×650 M30×700 M30×750 M30×800 M30×850 M30×900 M30×1000	10LANC10-100 10LANC10-125 10LANC10-150 10LANC10-200 10LANC10-250 10LANC10-300 10LANC12-100 10LANC12-150 10LANC12-200 10LANC12-250 10LANC12-300 10LANC12-350 10LANC12-400 10LANC12-450 10LANC12-500 10LANC12-550 10LANC12-600 10LANC16-150 10LANC16-200 10LANC16-250 10LANC16-300 10LANC16-350 10LANC16-400 10LANC16-450 10LANC16-500 10LANC16-550 10LANC16-600 10LANC16-650 10LANC16-700 10LANC16-750 10LANC16-800 10LANC20-150 10LANC20-200 10LANC20-250 10LANC20-300 10LANC20-350 10LANC20-400 10LANC20-450 10LANC20-500 10LANC20-550 10LANC20-600 10LANC20-650 10LANC20-700 10LANC20-750 10LANC20-800 10LANC20-850 10LANC20-900 10LANC20-1000 10LANC22-150 10LANC22-200 10LANC22-250 10LANC22-300 10LANC22-350 10LANC22-400 10LANC22-450 10LANC22-500 10LANC22-550 10LANC22-600 10LANC22-650 10LANC22-700 10LANC22-750 10LANC22-800 10LANC22-850 10LANC22-900 10LANC22-1000 10LANC24-150 10LANC24-200 10LANC24-250 10LANC24-300 10LANC24-350 10LANC24-400 10LANC24-450 10LANC24-500 10LANC24-550 10LANC24-600 10LANC24-650 10LANC24-700 10LANC24-750 10LANC24-800 10LANC24-850 10LANC24-900 10LANC24-1000 10LANC30-300 10LANC30-350 10LANC30-400 10LANC30-450 10LANC30-500 10LANC30-550 10LANC30-600 10LANC30-650 10LANC30-700 10LANC30-750 10LANC30-800 10LANC30-850 10LANC30-900 10LANC30-1000

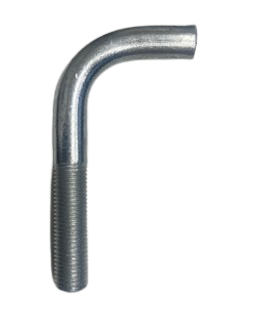

L形アンカーボルト特注品
ウィットサイズや規格表にないサイズのL形アンカーボルトも製作可能です！

●FAX/Mailにてお見積り依頼

下記L型アンカーボルトボルト専用お見積り図面（PDF)をダウンロード頂き、必要事項を記入（入力）しFAX（メール）にて弊社までご連絡ください。

ワンサイズをお見積り	複数サイズをお見積り

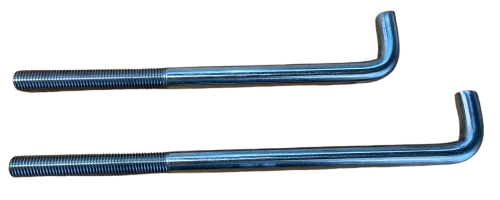

特殊サイズの L型アンカーボルト製作事例

その他アンカーボルト特注品もお任せ！

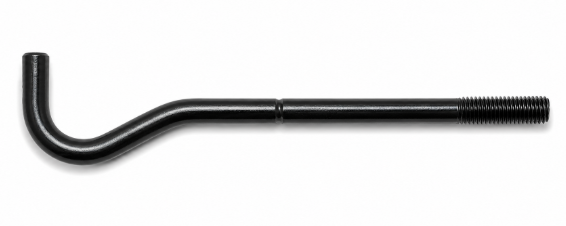

J型アンカーボルトをお見積り	JA型アンカーボルトをお見積り

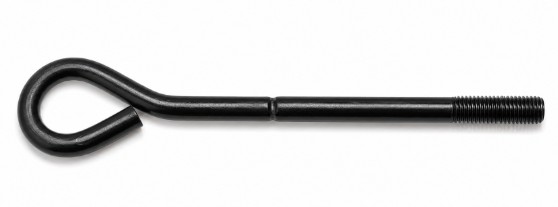

LA型アンカーボルトをお見積り

お気軽にお問い合わせください！
