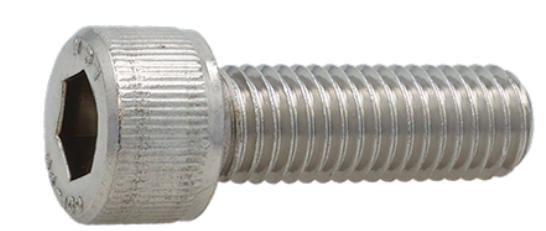

A4-100六角穴付きボルト（CAP)
A4-100CAP
SUS316Lステンレス
強度保証品・高耐食

A4-100　刻印あり

A4-100六角穴付きボルト（CAP)とは？

A4-100 六角穴付ボルトとは、通常のSUS製六角穴付ボルトより、
強度と耐食性が高い六角穴付ボルト（CAP)です。

A4-100＝引張強さ1,000N/mm2の強度保証と、SUS316L製＝耐海水性高耐食を実現します！

製品規格　

JIS B1176 ：2014

材料　　　

SUS316L

ねじ精度　

６ｇ

強度クラス

A4-100

表面処理　

パシペート

	鋼種区分	代表的な鋼種名	引張力（N/mm²）
A4-100	A4	SUS316,SUS316L	1000

A4-100六角穴付きボルト（CAP)主な用途

FRD製造装置、半導体製造装置、海洋機器、一般産業機械など

高強度+高耐食を求められる箇所にオススメ！！

SUS316Lステンレスとは？

SUS316Lとは？

SUS316Lは、SUS304にモリブデンを加えることで海水などへの耐食性を向上させたSUS鋼材を示します。
一般的に流通しているSUS製六角ボルト（SUS304相当材）よりも耐食性が高く、SUS316Lに添加されたMo（モリブデン）には、破壊された不動態皮膜を修復する機能があるため、海水環境下でも使用されています。

主な採用分野：石油化学工業、染色工業、船舶部品、海水ポンプ等

鋼種分類	鋼種区分	代表的な鋼種名
オーステナイト系	A1 A2 A3 A4 A5	SUS303 SUS304,SUSXM7 SUS321,SUS347 SUS316,SUS316L SUS316N,SUS316LN
マルテンサイト系	C1 C3 C4	SUS403,SUS410 SUS431 SUS416
フェライト系	F1	SUS430

A4-100強度保証とは？

強度区分	A2-50	A2-70	A2-80	A2-90	A4-100
引張力（N/mm²）	500	700	800	900	1000
0.2％耐力（N/mm²）	210	450	600	700	800
透磁率（μ）	1.2～1.4	1.2～1.4	1.2～1.4	1.01～1.03	1.004
耐熱性（70％耐力）	400℃	400℃	400℃	500℃	約850℃

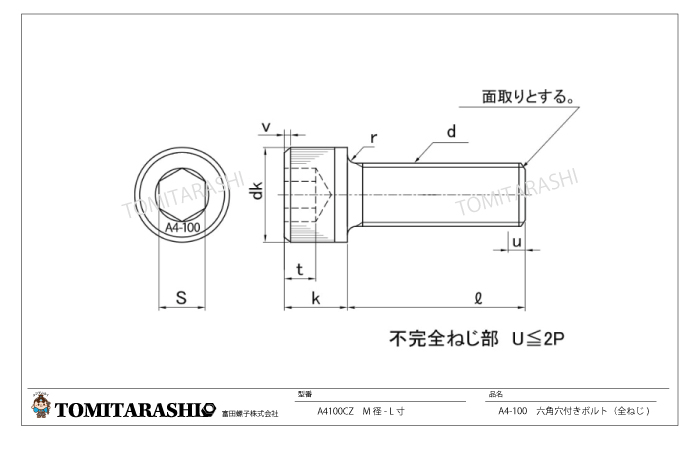

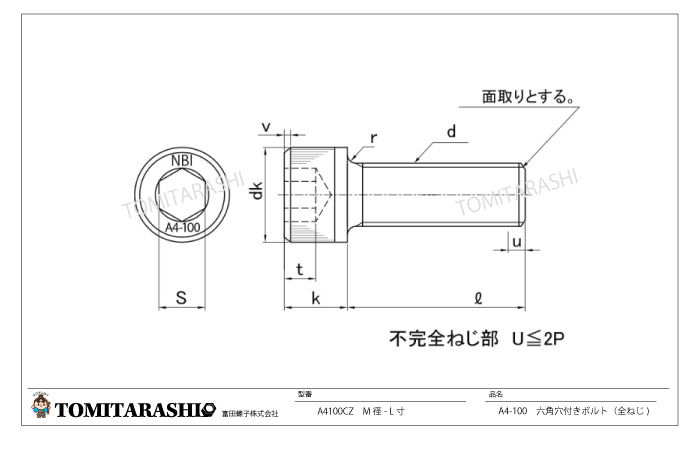

A4-100六角穴付きボルト（CAP)　規格表・図面

ネジの 呼び	ねじの ピッチ	dk 基準	k 最大	ｋ 最小	r	S	t 最小	v 最大
M6 M8 M10 M12	1 1.25 1.5 1.75	10 13 16 18.27	6 8 10 12	5.7 7.64 9.64 11.57	0.25 0.4 0.4 0.6	5 6 8 10	3 4 5 6	0.6 0.8 1.0 1.2

※不完全ねじ部　U≦2P

A4-100CAP（全ネジ） 型番	サイズ	A4-100CAP（全ネジ） 型番	サイズ
A4100CZ6-12 A4100CZ6-15 A4100CZ6-16 A4100CZ6-20 A4100CZ6-25 A4100CZ6-30 A4100CZ8-15 A4100CZ8-16 A4100CZ8-20 A4100CZ8-25 A4100CZ8-30 A4100CZ8-35	M6×12 M6×15 M6×16 M6×20 M6×25 M6×30 M8×15 M8×16 M8×20 M8×25 M8×30 M8×35	A4100CZ10-20 A4100CZ10-25 A4100CZ10-30 A4100CZ10-35 A4100CZ10-40 A4100CZ12-25 A4100CZ12-30 A4100CZ12-35 A4100CZ12-40 A4100CZ12-45 A4100CZ12-50	M10×20 M10×25 M10×30 M10×35 M10×40 M12×25 M12×30 M12×35 M12×40 M12×45 M12×50

最小破壊トルク	M6	M8	M10	M12
（N・m)	18.8	47	93	160

関連LINK

強度区分	ステンレス製 強力ボルト （プレミアステン）	ステンレス製 ハイテンションボルト	対応する 六角ナット 強度区分	ステンレス製 ワッシャー
8.8相当	A2-70 六角ボルト SUS304CUN A2-80	ー	A2-70 六角ナット

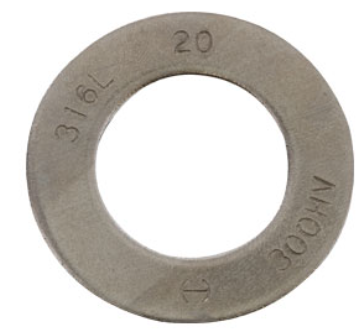

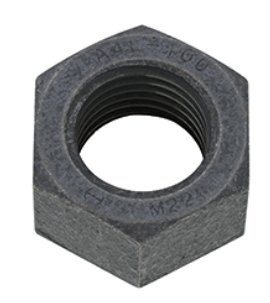

10.9相当	SUS304CUN A2-90/A2-100 SUS316L A4-100 A2-100　CAP 耐海水性◎ A4-100　CAP	10T-SUS 六角ハイテン ボルト ハイパーボルト	A2-100 六角ナット A4-100 六角ナット	SUS304N2　HV300 SUS316L HV300
