保護キャップで防蝕防錆&安全の実現

TOMITARASHIの
保護カバー
カタログダウンロード
保護カバー特注品
特集ページは下記をクリック

●保護キャップの特徴

防錆防食
あらゆる金属部品のサビ対策には塗装を用いることが多いのですが、塗料が均一に塗布できない個所や、塗料の厚みが確保できない個所は、他の部分に比べて早く錆びてしまいます。

そこで、ボルトやナットなどのねじ部に保護キャップを取り付けることで、キャップが密着して空気や水を遮断し、ごみの付着や汚れを防止し、防錆防食機能を果たします。
安全対策
子供が触るような個所においては、けが・危険防止につながります。
例:公園設備、学校設備、公共機関  etc
工数削減
塗装時のマスキングテープとしての使用も可能です。
製品管理
製品の色分けとして使用することも可能です。

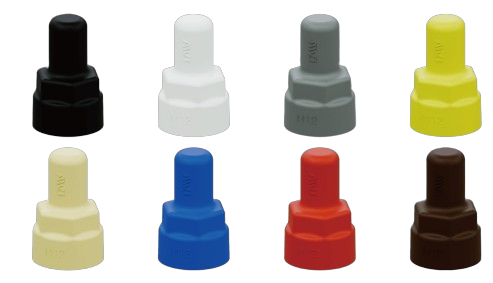

例:ブラック、透明、グレー、レッド、ホワイト、イエロー、グリーン、オレンジ、ブルー保護キャップ  ナットキャップ(ナットカバー)  ボルトキャップ(ボルトカバー)  丸先カバー  端末キャップ  コーナーキャップ保護キャップ  ナットキャップ(ナットカバー)  ボルトキャップ(ボルトカバー)  丸先カバー  端末キャップ  コーナーキャップ



●材質

樹脂製(軟質塩化ビニール、ポリエチレンなど)

※防錆機能を持つ保護キャップもあります。詳しくはページ下部へ


●主な保護キャップの用途・使用例・実績

機械製品、機器、構造物のカバーなど

使用箇所 使用製品
フェンスに突出したボルトの保護 ネジサキカバー
壁面から突出したアンカーボルトの保護 ボルト余長+六角ナット用カバー
バルブに取り付け ボルト余長+六角ナット用カバー
歩道橋通路内に突出したボルトの保護 ボルト余長+六角ナット用カバー
高速道路防音壁のボルト ボルト余長+ダブルナットワッシャー付きカバー
プレス用金型に取り付け 六角穴付きボルト用カバー

 使用例:ボルトのねじ山の保護
     輸送時のねじ山のつぶれを防いだり、防錆におすすめ!

ボルト ホゴカバー(黒) ねじ部にカバーをはめる 完成
使用例:M24の、ボルトのねじ山の保護     輸送時のねじ山のつぶれを防いだり、防錆におすすめ! 使用例:M24の、ボルトのねじ山の保護     輸送時のねじ山のつぶれを防いだり、防錆におすすめ! 使用例:M24の、ボルトのねじ山の保護     輸送時のねじ山のつぶれを防いだり、防錆におすすめ!

●主なラインナップ●

ハードタイプ(ポリエチレンなど)

ボルト余長+六角ナット用

ナットカバー

型番:PCA1

<特長>六角ナットをカバーします
<サイズ>M6,8,10,12,14,16,20,22
<色>黒・白

ナットカバー(ISO規格対応品)

型番:PCA2

ナットキャップ(ISO規格対応品) <特長>
六角ナットをカバーします(ISO規格対応品)
<サイズ>M6,8,10,12,14,16,20,22
<色>黒・白
ボルト余長+六角ナット+座金対応

ボルト余長
シングルナットカバー(座金対応)

型番:PCB7S


ボルトカバー<特長>
固定用アンカーボルトなどの保護・化粧用に!!
荷重や衝撃に強い特殊樹脂製突出したボルトをカバーしひっかけ事故のケガを防止
<色>
グレー、ミルキー、ダークブラウン、透明、イエロー
<材質>
カバー:軟質塩ビ、インナー:ポリカーボネイト

ボルト余長
ダブルナットカバー(座金対応)

型番:PCB6W

<特長>
固定用アンカーボルトなどの保護・化粧用に!!
平座金付きダブルナットを完全収納
<色>
グレー、ミルキー、ダークブラウン、透明、イエロー
<材質>
カバー:軟質塩ビ、インナー:ポリカーボネイト

ボルト用保護カバー ハマカ

型番:PCB8

ボルト用保護カバー ハマカ<色>
・グレー・ダークブラウン
<特長>
・ボルト用保護カバーの高さ調整に使用します。
・ボルト用保護カバー(16型以上)使用時に、ねじの長さが適合ねじの長さより長い場合に使用します。
・段積みが可能です。
<材質>塩化ビニル


アンカーボルト類保護キャップ

型番:PCB1G

アンカーボルト用 Bガード 硬質塩ビ製(キャッチ爪タイプ)<特長>
・平座金付きダブルナットを完全収納
・荷重や衝撃に強い特殊樹脂製
・突出したボルトをカバーしひっかけ事故のケガを防止
・複数サイズのねじ径に対応

<材質>
カバー/塩化ビニル
インナー/ポリプロピレン
<色>グレー

アンカーボルト類保護キャップ
透明タイプ
※廃盤

型番:PCB2T

ボルトの状態が簡単にチェックできる
透明タイプ新登場!!
カバーを外さずにねじの状態を目視できます

ボルト用保護キャップ透明タイプ



<材質>
カバー/塩化ビニル
インナー/ポリカボネート
<色>透明



ジンクハット
防錆用保護キャップ

型番:PCB5

ジンクハットは高純度亜鉛の優れた保護機能を応用して考案された防食保護キャップです。

ジンクハットは高純度亜鉛
頭部カバー用

穴隠しキャップ・ビスキャップ

穴隠しキャップ・ビスキャップ

材質:ポリエチレン

建物や家具などにねじを取り付けた際、上からキャップを付けることで締付箇所を保護したり、目立たなくします。

カラーも豊富なので美観性を求められる個所にも最適

六角穴用内カバー

型番:PCD16

<特徴>六角穴をカバー
<サイズ>M,6,8,10,12,16,20
<材質>ポリエチレン
<色>黒・白・グレー

TRXカバー

型番:PCD19

<特徴>TRX穴をカバー
TRX=自衛ねじの頭を保護するカバー
※タンパーには使用不可
<材質>ポリエチレン
<色>黒・白・グレー

PE美装カバー

型番:PCD25

<特徴>システム家具・ユニット家具等の組み立て用ボルトの頭の美装カバー!連結パーチビス(連結シリーズ)φ13の頭部にピッタリネジ径4㎜から5.1㎜の皿頭・ラッパ頭に取り付けできます。
<材質>PE(ポリエチレン)
<色>黒・白・アイボリー・ベージュ・グレー・茶

ソフトタイプ(軟質塩化ビニルなど)

ボルト余長+六角ナット用


ボルト余長
ナットカバー(シングル&ダブル)

型番:PCA3

ダブルナットカバー

<特徴>
ボルトやナットを 同時にカバー!
シングルナット&ダブルナット対応
バラ対応品!





<材質>軟質塩ビ

<サイズ>M3,4,5,6,8,10,12,14,16,18,20,22,24,27,30
<色>黒・白・グレー、アイボリー

ボルト余長
シングルナットカバー

型番:PCA4

<特徴>ボルトの余長とナットを同時にカバー!
<サイズ>M4,5,6,8,10,12,14,16,18,20
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー

ボルト余長
ダブルナットカバー内ねじ付き

型番:PCA6

<サイズ>M,6,8,10,12,16,18,20,22,24,257,30,33,48
W3/8,W1/2,W5/8
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー

ボルト余長
ナットカバー内ねじ付き

型番:PCA5

<サイズ>M,6,8,10,12,16,18,20,22,24,30,48,
W5/16,W3/8,W1/2,W5/8,W3/4
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー
ボルト余長+六角ナット+座金対応


ボルト余長
ナットカバー(座金対応)
省スペースタイプ

型番:PCB10S

<サイズ>M,6,8,10,12,16,20
<色>グレー
<材質>軟質塩ビ

ボルト余長
ナットカバー(座金対応)
ツバヒロタイプ

型番:PCB9S

ナットカバーワッシャー付き用<サイズ>M,6,8,10,12,16,20
<色>グレー、アイボリー
<材質>軟質塩ビ

ボルト余長
ナットカバー(座金対応)
止水用

型番:PCB11S

<サイズ>M,6,8,10,12,16,20,22,24
<色>グレー
<材質>軟質塩ビ

ボルト余長
ダブルナットカバー(座金対応)
止水用

型番:PCB12W

<サイズ>10,12,16,20,24
<色>グレー
<材質>軟質塩ビ

ボルト余長
ナットカバー(座金対応)
内ねじ付き

型番:PCB15S

<サイズ>M,6,8,10,12,16,20,22,24,30,36,42,48,
W5/16,W3/8,W1/2,W5/8,W3/4
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー

ボルト余長
ダブルナットカバー(座金対応)
内ねじ付き

型番:PCB16W

<サイズ>10,12,16,20,22,24,27,30,33,36,W3/8,W1/2,W3/4
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー

ボルト余長
ナットカバー(座金対応)
ハイテンションナット用
省スペースタイプ

型番:PCB14S

<サイズ>12,16,20,22,24,27,30
<材質>軟質塩ビ
<色>黒・グレー

ボルト余長
ナットカバー(座金対応)
ハイテンションナット用
ツバヒロタイプ

型番:PCB13S

<サイズ>12,16,20,22,24,
<材質>塩ビ
<色>グレー

ボルト余長
アンカーナットカバー(座金対応)
内ねじ付き

オールアンカーCタイプ[芯棒打ち込み式]
型番:PCB17

<サイズ>M,6,8,10,12,16,20,W1/4,W5/16,W3/8,W1/2
<耐熱温度>-18℃~60℃
<材質>軟質塩ビ
<色>黒・白・グレー・アイボリー

ネジ部のカバー

ねじ用丸先カバー

型番:PCC1

<サイズ>M5,6,8,10,12,16,18
<色>黒・白・グレー・黄色
<材質>軟質塩ビ

ねじ用丸先カバー
肉厚タイプ

型番:PCC2

<サイズ>M3,4,5,6,8,10,12,14,16,18,20,22,24,27,30
<色>黒・白・グレー・透明(M18のみ)
<材質>軟質塩ビ

ドリルビス刃先カバー

型番:PCC6

<サイズ>Φ3.5,4,5,6
<色>黒・白・グレー・ブラウン・ブルー
<材質>軟質塩ビ

ねじ用丸先カバー内ねじ付き

型番:PCC4

<サイズ>M4,5,6,8,10,12,16,20,22,24,30,36,42,
W5/16,W3/8,W1/2,W5/8,W3/4
<耐熱温度>-18℃~60℃
<色>黒・白・グレー・アイボリー
<材質>軟質塩ビ
頭部カバー用 ボルト類

ボルトカバー

型番:PCD1

<特長>ボルトの頭部をカバー
<サイズ>M,6,8,10,12,16,20
<材質>軟質塩ビ
<色>黒・白・グレー、アイボリー

ボルトカバー(頭部側)
座金対応
ツバヒロタイプ

型番: PCD2

ボルトカバーワッシャー付き用 <特長>
ボルトとワッシャー(座金)を同時にカバー
<サイズ>M,6,8,10,12,16,20,22,24
<材質>軟質塩ビ
<色>グレー、アイボリー

ボルトカバー(頭部側)
座金対応
省スペースタイプ

型番:PCD3

<特長>ボルトとワッシャー(座金)を同時にカバー
<サイズ>M,6,8,10,12,16,20
<材質>軟質塩ビ
<色>グレー

ボルトカバー(頭部側)
座金対応ハイテンション用

型番:PCD5

<特長>ハイテンションボルトと座金をカバー
鋼橋での六角ハイテンションボルト頭部と丸ワッシャー部分の錆をおさえる効果があります。
<材質>軟質塩化ビニール【PVC】
<サイズ>M12,16,20,22,24,27,30
<色>黒・グレー

トルシア型ボルトカバー
ハイテンションボルト用
(トルシア型高力ボルト用)

型番:PCD8



<特長>トルシア型高力ボルト(トルシア型ボルト頭部側)用のホゴカバーです。防錆・防水効果に!
※S10T(S8T)にご使用頂けます
<サイズ>M,16,20,22,24
<材質>塩ビ
<色>グレー

ボルトカバー(頭部側)
座金対応ハイテンション用

型番:PCD4

<特長>高力ボルト(ボルト頭部側)と座金を同時にカバー!防錆・防水効果に!!
※F10T(F8T)にご使用頂けます
<サイズ>M16,20,22,24
<材質>塩ビ
<色>グレー

ボルトカバー(頭部側)
止水用

型番:PCD9

<特長>ボルトとワッシャー(座金)を同時にカバー
<サイズ>M,6,8,10,12,16,20,22,24
<材質>軟質塩ビ
<色>グレー



ボルトカバー化粧用
エラストマー【TPE】製

型番:PCD27

<特長>外観の装飾・怪我防止の保護・防水・防錆に!
<サイズ>M,6,8,10,12,
<耐熱温度>-60℃~98℃
<材質>エラストマー【TPE】
<色>黒・白・グレー・アイボリー・イエロー・レッド・ブルー・ブラウン

ボルトカバー
エラストマー【TPE】製

型番:PCD29

<特長>外観装飾・怪我防止の保護・防水・防錆に!
<サイズ>M,6,8,10,12,
<耐熱温度>-60℃~98℃
<材質>エラストマー【TPE】
<色>黒・白・グレー・アイボリー・イエロー・レッド・ブルー・ブラウン
頭部カバー用 ナット類

ナットカバーフラット

型番:PCD10

<特長>六角ナットを保護するカバー
    塗装時のマスキング・装飾用として
<サイズ>M6,8,10,12,16,20,22,24,30,36,42
<材質>軟質塩化ビニール【PVC】
<耐熱温度>-18℃~60℃
<色>黒・白・グレー、アイボリー

フランジナット用カバー

型番:PCD11

フランジナット用キャップ<特長>ランジナットを保護するカバー
    塗装時のマスキング・装飾用として
<サイズ>M8,10,12,16
<材質>軟質塩化ビニール【PVC】
<耐熱温度>-18℃~60℃
<色>黒・白・グレー

袋ナットカバー

型番:PCD12

袋ナットキャップ<特徴>袋ナットを保護するカバー
    塗装時のマスキング・装飾用として
<サイズ>M6,8,10,12,16,20
<材質>軟質塩化ビニール【PVC】
<耐熱温度>-18℃~60℃
<色>黒・白・グレー

頭部カバー用 CAP類

六角穴付きボルト(CAP)カバー

型番:PCD15

<特徴>六角穴への異物混入を防止するカバー
キャップボルト頭部の防錆や塗装時のマスキングや装飾用としても!
<サイズ>M4,5,6,8,10,12,16,20,22,24,30
<材質>軟質塩化ビニール【PVC】
<耐熱温度>-18℃~60℃
<色>黒・白・グレー・アイボリー



頭部カバー用 ビス類

ピアスカラーキャップ

型番
PAN用:PCD6
HEX用:PCD7

ピアスカラーキャップ<特徴>ピアスカラーキャップは、ビス頭部に取り付けることで、耐蝕性や止水性を向上させる保護キャップです。


(+)ビスカバー

型番:PCD21

<特徴>プラス穴に、キャップが出来ます。
ビスをネジ込んだ後に気になるビスの頭をカバー!

<サイズ>直径12mm
<色>黒・白・アイボリー・クリーム・パールホワイト・ナチュラルブラウン・ライトブラウン・ブラウン・ダークブラウン

(+)ビスカバー ミニタイプ

型番:PCD22

<特徴>プラス穴に、キャップが出来ます。ビスをネジ込んだ後に気になるビスの頭をカバー!(+)ビスカバーより少し小さいミニタイプ

<サイズ>直径8.8mm
<色>黒・白・アイボリー・クリーム・パールホワイト・ナチュラルブラウン・ライトブラウン・ブラウン・ダークブラウン

なべ小ねじ用カバー

型番:PCD23

<特徴>なべ小ねじの頭部をカバー
<サイズ>M3,4,5,6,8
<色>黒

トラスコねじ用カバー

型番:PCD24


<特徴>トラス小ねじの頭部をカバー
<サイズ>M3,4,5,6,8
<色>黒
その他

カバープラグ装飾プラグ

カバープラグ装飾プラグカバープラグ装飾プラグ 材質:ポリエチレン

H鋼用保護キャップ

H鋼用保護キャップ

アングル用保護キャップ

アングル用保護キャップ

チャンネル用保護キャップ

チャンネル用保護キャップ

角パイプ用保護キャップ

角パイプ用保護キャップ

お客様の用途に合った商品の選定をお手伝いさせていただきます!!

オススメ&新商品 保護キャップ

オススメ 固定型保護キャップ

固定型保護キャップ
より安全性&防錆防食性をお求めの方に!!

《特徴》

●保護キャップの内側にねじ溝を追加することで、一度取り付けると簡単には外れない構造

●専用の弾性接着剤で水や外気を完全にシャットダウンすることができるので、
 長期の防錆防食効果が期待できる(接着剤は充てん可能)

●ボルトねじ部とナット部への同時装着が可能

●通常の保護カバーとしても利用可能

●お好きなお色味で製作可能

固定型保護キャップ



 ➡工数削減の実現

 下記2工程が不要に!!
 ・キャップ装着時の接着剤塗布作業
 ・ビニールテープによる固定作業





サイズ・材質・用途等、お客様にあった最適な製品を
選定させていただきます!

お気軽にご相談ください!!
