Ｕナット(ユウナット)
U-Nut(富士精密製)、
ステーブルナット､ロックナット (他社製)
Uナット（ユーナット）とは？
Uナット（ユーナット）とは、ナットの上部にバネ効果のあるリング（板ばね・フリクションリングと言い材質はＳＵＳ３０１）をカシめ、一体化した物です。板ばねが ねじ山を押しつけるようにしてゆるみ止め効果を発揮します。ナイロンナットの金属版です。
専用工具は必要ないです
また、Uナット単体で戻り止め効果を発揮致しますので、今の締結内容からの変更点を少なくできます。
（例：六角ナットから変更するだけの１点のみ）
※フリクションリングの材質は本体の材質に関わらずSUS301です
(他の材質も試したことがありますが、SUS301がバネ効果の安定性が一番良いため、採用されています)
Uナット（ユーナット）の特徴
●フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。
●中間位置で定着する事が出来ます。
●オールメタルなので耐熱性に優れています。
●ウェルド、フランジ付、ＣＡＰ付、細目など用途に応じた様々な形状があります。
普通のナットと比較して 単価は，けして安いとはいえませんがほかの方法より作業や管理の手間がかからず 確実で効果が高い為 、いろいろなところで活躍しています｡
樹脂を使用していないので 熱による影響が少ないのも人気の理由です｡ただし､戻り止めの機構の板は薄いので常温域を超える高温では薄板材はバネ製を失い
ゆるみ止め としての機能は働かなくなります｡
Uナット（ユーナット）の種類
Ｕナットはメーカー独自のキャラクター「ググ」の刻印がされていたり、独自の刻印を入れております。
富士精密製作所から「Uナット」という商品名で発売されていますが、最近では､各社からいろいろな名称で市販されるようになりました。富士精密製では大きなサイズ、溶融亜鉛メッキ品(ドブ)、四角溶接、フランジ付、袋(キャップ)付、薄型など各種取り揃えています。
Uーナットの締め方
締付けていくと、フリクションリングがボルトねじ山に接地します。
そこからねじ山に沿って、フリクションリングがたわみ始めてボルトねじ面を押さえ込みます。
バネの戻ろうとする力(応力)とボルトナットのねじの引っ張り合う力（反力）により生ずるプリベリングトルク（摩擦トルク）が働きます。
材質・表面処理
主な材質
・鉄
・ステンレス（SUS-XM7、SUS316など）
・真鍮
| 材質特集ページLINK | |
|---|---|
表面処理
生地
ユニクロ
クロメート
三価クロメート
三価黒色クロメート
ニッケル
クローム
黒クロメート
ドブ
ジオメット
その他お気軽にお問い合わせください。

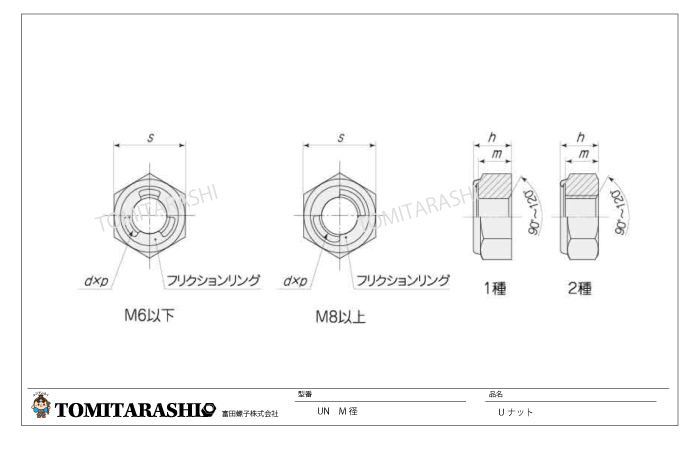

Uナット（ユーナット）規格表・図面・型番
※ラインナップは予告なく変更となる場合がございますご了承下さい
| 呼び径 | ピッチ | 二面幅（S) | 全高（ｈ） | 高さ（ｍ） |
|---|---|---|---|---|
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 |
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6 |
5.5 7 8 10 13 17 19 22 24 27 30 32 36 41 46 50 55 60 65 70 75 80 85 90 95 |
3.2 3.8 4.6 5.1 7.3 8.3 10.5 12.5 14.5 16 17.5 19.5 21.5 24 27 29.5 32.5 35 38 40 42 46 49 52 54 |
2.7 3 3.9 4.2 6.1 7.1 9 11 13 14 15.4 17.2 18.8 21.2 24 26.5 29.5 31.8 34.5 36 38 42 44.5 47.5 50 |
※数値は全て基準値です
※Uナット1種または、Uナット2種指定がある場合にはご相談ください。
| 型番 | 型番 | 型番 | 型番 | |
|---|---|---|---|---|
| サイズ | 鉄三価クロメート | 鉄三価黒クロメート | S45C(H) | SCM435（Ｈ） |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 |
WUN3 WUN4 WUN5 WUN6 WUN8 WUN10 WUN12 WUN14 WUN16 WUN18 WUN20 WUN22 WUN24 WUN27 WUN30 WUN33 WUN36 WUN39 WUN42 WUN48 WUN52 WUN56 WUN60 WUN64 |
BUN3 BUN4 BUN5 BUN6 BUN8 BUN0 BUN2 BUN14 BUN16 BUN20 BUN22 BUN24 BUN27 BUN30 |
45UN5 45UN6 45UN8 45UN10 45UN12 45UN14 45UN16 45UN18 45UN20 45UN22 45UN24 45UN27 45UN30 45UN33 45UN36 45UN39 45UN42 45UN45 45UN48 45UN52 45UN56 45UN60 45UN64 |
435UN6 435UN8 435UN10 435UN12 435UN14 435UN16 435UN18 435UN20 435UN22 435UN24 435UN27 435UN30 435UN36 |
| サイズ | SUS | SUS316L | 真鍮生地 | 真鍮ニッケル |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 |
3UN3 3UN4 3UN5 3UN6 3UN8 3UN10 3UN12 3UN14 3UN16 3UN18 3UN20 3UN22 3UN24 3UN27 3UN30 3UN33 3UN36 3UN39 3UN42 3UN45 3UN48 |
316UN4 316UN5 316UN6 316UN8 316UN10 316UN12 316UN14 316UN16 316UN20 316UN22 316UN24 316UN30 |
20UN6 20UN8 20UN10 20UN12 |
2UN6 2UN8 2UN10 2UN12 |
その他の規格もございます！
●フランジ付Ｕナットはこちら
●その他の規格もございます！
・ユーナットウィット
・ユーナット細目
・ユーナットUNC
・ユーナットUNF
・ユーナット左ねじ
・ユーナット小形
・ユーナット小形細目
・ユーナット薄型
お気軽にお問い合わせください
・フランジ付きユーナット
・サラバネ付きユーナット
