SUS316,SUS316L 【高耐食SUS】
取り扱いアイテム拡大中！！
目次
- SUS316,SUS316Lとは？
～SUS316とSUS316Lの違い～ - SUS316 ラインナップ
- SUS316L ラインナップ
- SUS316、SUS316L 新商品
・C型止め輪・フランジナット・リベットシリーズ
1、SUS316,SUS316Lとは？
～SUS316とSUS316Lの違い～
●SUS316 とは
SUS304にモリブデンを加えることで海水などへの耐食性を向上させたSUS鋼材です
通常の小ねじや六角ボルト、ナットに使用されているSUS304材よりも耐食性が高く、
SUS316Lに添加されたMo（モリブデン）には、破壊された不動態皮膜を修復する機能があるため、腐食の恐れがある海水環境下でも使用されています。
加工性を上げるためSUS316よりも炭素の含有量を減らした物を示します
- 使用例
- 海水ポンプ・照明・配管・船航部・バルブ・・・
| 鋼種 | 系統 | 主な成分 | 磁性 | 特徴 | 主な取り扱い |
|---|---|---|---|---|---|
| SUS316 | オーステナイト系 | 18Cr-12Ni-2Mo | 無 | SUS304に耐食性の良いモリブデン（Mo)を添加。 Niの増量により耐食性をよりよくしている |
六角ボルト 六角ナット マルワッシャー |
| SUS316L | オーステナイト系 | 18Cr-12Ni-2Mo C(0.03％以下） |
無 | 固い金属を（Cr,Ni)多く含み加工しにくいSUS316の 炭素の量を低くすることで柔らかくし、加工しやすく したもの。Lはローカーボンを示す |
六角ボルト 六角ナット マルワッシャー |
SUS316とSUS316Lの違いって？？
SUS316を加工しやすくしたのが、SUS316Lです。
SUS316は、硬い金属（Cr、Ni）が多く含まれているため、硬く、加工しにくいステンレス鋼でした。そこでSUS316を柔らかくするために、炭素の量を低くし、加工がしやすくなったものがSUS316Lというわけです。
「Ｌ」はローカーボンを表します。
ＳＵＳ３１６ ＝ Ｃｒ１８％＋Ｎｉ１２％＋Ｍｏ２％＋Ｃ（０．０８％以下）
ＳＵＳ３１６Ｌ ＝ Ｃｒ１８％＋Ｎｉ１２％＋Ｍｏ２％＋Ｃ（０．０３％以下）
ＳＵＳ３１６とＳＵＳ３１６Ｌの大きな違いはＣ（炭素）の含有量ですが
ＳＵＳ３１６Ｌの「０．０３％以下」というのは
ＳＵＳ３１６ の「０．０８％以下」に含まれます。
2、SUS316ラインナップ
| 取り扱いアイテム一覧 | |
|---|---|
| ボルト | 六角ボルト（全ねじ） 六角ボルト（半ねじ） 六角ボルト（全ねじ）UNC 六角ボルト（半ねじ）UNC アイボルト アンカーボルト |
| 座金 | ワッシャー スプリングワッシャー テーパーワッシャー 両舌付きワッシャー 角ワッシャー 丸ﾜｯｼｬｰ |
| ナット | ナット1種、2種、3種、10種 Uﾅｯﾄ ハードロックナット 蝶ナット 袋ナット アイナット ナットUNC ナイロンナット イダリング フランジナット |
| リベット・ピン・止め輪 | 割りピン 平行キー 両丸キー 両角キー 片丸キー C型止め輪 Ｅ型止め輪 |
| キャップ | CAP（六角穴付きボルト）UNC ローヘッドキャップ |
3、SUS316Lラインナップ
| 取り扱いアイテム一覧 | |
|---|---|
小ねじ |
（+）ナベ小ねじ （+）皿小ねじ （+）丸皿小ねじ （+）トラス小ねじ （+）バインド小ねじ |
| 組み込みねじ | （+）ナベP=1 （+）ナベP=2 （+）ナベP=3 （+）ナベP=4 |
| タッピングネジ | （+）Aナベ （+）A皿 （+）Aトラス （+）B1ナベ （+）B1トラス （+）B1バインド |
| ボルト | 六角ボルト（全ねじ） 六角ボルト（半ねじ） 蝶ボルト アイボルト Uボルト フランジボルト 寸切り ケミカル寸切 根角ボルト アプセットボルト |
| 座金 | ワッシャー スプリングワッシャー テーパーワッシャー 両舌付きワッシャー 角ワッシャー 丸ﾜｯｼｬｰ |
| ナット | ナット1種、2種、3種、10種 Uﾅｯﾄ ハードロックナット ステイブルナット 蝶ナット アイナット ナットUNC |
| リベットピン | 割りピン 平行キー 丸リベット 皿ﾘﾍﾞｯﾄ 薄平リベット |
| キャップ | CAP（六角穴付きボルト） ボタンCAP 皿CAP 六角穴付き止めねじ（平） 六角穴付き止めねじ（くぼみ） 六角穴付き止めねじ（トガリ） エアー抜きCAP |
4、ＳＵＳ316新商品
●ＳＵＳ316製 Ｃ型止め輪（スナップリング）登場！！
Ｃ型止め輪にもＳＵＳ316製があるのです！！
オススメ
・海洋プラント
・検査機器
・食品設備など
高耐食・低磁性をお求めの方に～
| 穴用 | 軸用 | |
|---|---|---|
 |
 | |
| サイズ | Ｍ16，Ｍ19，Ｍ28，Ｍ35 | Ｍ10，Ｍ12，Ｍ15，Ｍ17，Ｍ18 |
| 材質 | SUS316 | SUS316 |

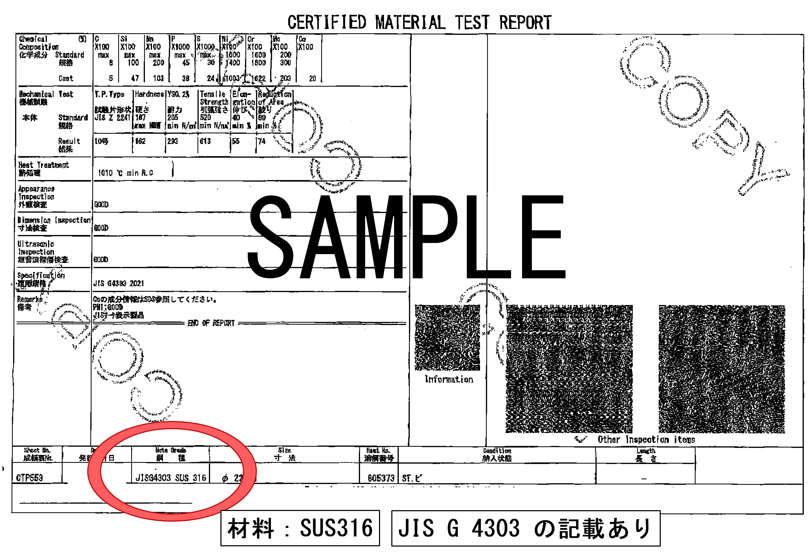

成分表
| Ｃ | Si | Mn | Ｐ | Ｓ | Ni | Cr | Mo | Cu | N |
|---|---|---|---|---|---|---|---|---|---|
| 0.08 以下 |
1.00 以下 |
2.00 以下 |
0.04 以下 |
0.030 以下 |
10.00～14.00 | 16.00～18.00 | 2.00～3.00 |
機械的性質
| 耐力 N/mm² |
引張強さ N/mm² |
伸び（％） | 硬さ HBW |
硬さ HRBS又はHRBW |
硬さ HV |
|---|---|---|---|---|---|
| 205以上 | 520以上 | 40以上 | 187以下 | 90以下 | 200以下 |
●SUS316製 フランジナット登場！！
フランジナットにもSUS316製があるのです！！
【特長】
●座面が大きい分締付け強度が増すため、ゆるみ止め効果が発生します。
●ギザ付きは接地面へのスパイク効果で、戻り止めが強くなります。
●一体物なので、脱落の危険性がありません。
フランジナット（セレート無しタイプ）
| ねじの 呼び |
平径ｓ 基準寸法 （許容差） |
フランジ径 基準寸法 （許容差） |
全高 基準寸法 （許容差） |
六角部 高さ |
フランジ厚さ |
|---|---|---|---|---|---|
| Ｍ4 |
7 （0 -0.2） |
10 （0 -0.4） |
4.2 （±0.15） |
2.4 | 0.8 |
| Ｍ5 | 8 （0 -0.25） |
12 （0 -0.4） |
5.5 （±0.15） |
3.3 | 1.1 |
| Ｍ6 | 10 （0 -0.25） |
13 （0 -0.4） |
6 （±0.15） |
4 | 1.5 |
| Ｍ8 | 12 （0 -0.25） |
17 （0 -0.4） |
7.5 （±0.15） |
5.2 | 1.5 |
| M10 | 14 （0 -0.25） |
19 （0 -0.4） |
9 （±0.15） |
6 | 1 |

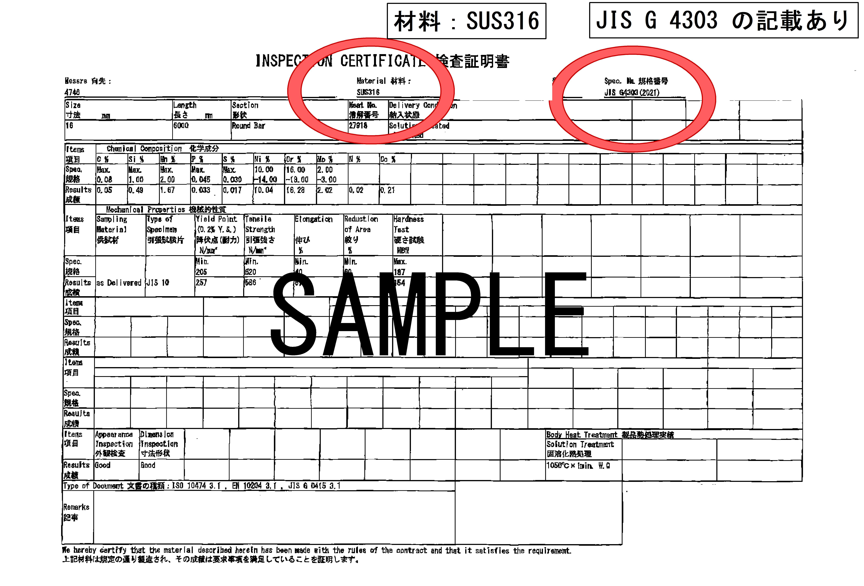

成分表
| Ｃ | Si | Mn | Ｐ | Ｓ | Ni | Cr | Mo | Cu | |
|---|---|---|---|---|---|---|---|---|---|
| Min | - | - | - | - | - | 1000 | 1650 | 200 | 300 |
| Max | 4 | 100 | 100 | 45 | 15 | 1100 | 1750 | 250 | 350 |
●SUS316製 リベットシリーズ登場！！
従来品（SUS304）より耐食性に優れた 【SUS316リベット】
耐食性UPで重防食部位にも対応可能に！
オススメ
・海洋、湾岸構造物 ・下水道付帯設備 ・プール付帯設備 ・防音壁、標識等の道路付帯設備
・その他 SUS316材料指定部位 ・炭素繊維系材料（C-FRPなど） ・接着工法との併用
SUS316ブラインドリベット（スタンダード）
小ロットから対応可能！！
| リベット径 | 下穴径 | サイズ | 適正かしめ板厚 | L | H | T | W | F | 引張強度 | せん断強度 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3.2 | 3.3～3.4 | 4×2 4×4 4×6 |
1.0～3.2 3.2～6.4 6.4～9.6 |
6.0 9.2 12.3 |
6.4 | 0.8 | 2.0 | 42 42 42 |
2.40 | 2.35 |
| 4.0 | 4.1～4.2 | 5×2 5×4 5×6 |
1.2～3.2 3.2～6.4 6.4～9.6 |
6.6 9.8 12.9 |
7.9 | 1.0 | 2.5 | 47 47 47 |
3.95 | 3.40 |
| 4.8 | 4.9～5.0 | 6×4 6×6 6×8 |
3.2～6.4 6.4～9.6 9.6～12.7 |
10.3 13.5 16.7 |
9.5 | 1.3 | 2.9 | 52 52 52 |
3.4 | 5.15 |
SUS316バルブタイプリベット
詳しい図面・規格を知りたい方は
お気軽にお問い合わせください！！
| リベット径 | 下穴径 | サイズ | 適正かしめ板厚 | 引張強度 | せん断強度 |
|---|---|---|---|---|---|
| 4.8 | 49～5.1 | 6×3 6×4 |
1.6～4.8 3.2～6.4 |
5.7 5.4 |
5.50 5.50 |
※SUS316バルブタイプリベットは受注生産品となります。お気軽にご相談ください！！
