Uボルト・U字ボルト（ユーボルト）・Uバンド
オリジナルオーダー（特注製作品）
ご希望の丸パイプ（鋼管）・配管類に合わせて製作致します！！

Uボルト・U字ボルト（ユーボルト） 特注製作品	Uバンド特注製作品もお任せください！ 詳しくはページ下部へ

Uボルト・U字ボルト　オリジナル製作・加工

Uボルト・U字ボルトとは？

Uボルト・U字ボルトとは、U字型をしたボルトで、主に丸パイプ（鋼管）・配管類などを壁面・床面・地面などへ固定するための金具として使用します。



Uボルト・U字ボルトの主な加工方法　（製作～出荷まで）

• 材料を必要な長さに切断する
• お客様の希望の長さで両端にネジ切り加工を行う
  （転造加工・切削加工にて）
• 必要に応じて先端形状の加工を行う
  （例：面取り加工、平先加工、R面取り加工、下削り加工など）
• お客様の希望の内寸法、芯々寸法に合わせて、曲げ加工を行う
  （ベンダー加工・プレス加工・三本ロール加工　等にて）
• 必要に応じて研磨処理、表面処理（メッキ処理）を施す
• 検品、出荷作業
  ※ご注文時のご依頼で、製品検査表やミルシートの提出も可能です。

Uボルト・U字ボルト　オリジナル製作・加工
1本～かんたんお見積り！！

Uボルト・U字ボルトのラインナップに無いサイズを1本～製作致します。
お客様のご希望に合わせて各寸法を設定し製作可能です！！
まずは簡単お見積り図面へ必要事項を記載しMAILまたはFAXにてお送りください！！

ワンサイズをお見積り	複数サイズをお見積り

※1　胴細：軸がネジ部より細い(コスト〇)　 　　　　
　　 胴太：軸がネジと同じ太さで強度が強い
※2　荒先：ネジ先端が切断加工したまま(コスト〇)　　
　　 平先：ねじ先端を平面加工したもの

Uボルト・U字ボルトの曲げ加工　製作実績

製作対応サイズ

鉄筋ベンダー　　　　　

　3Φ～20Φ程度
　【曲げ】

プレス・パワープレス　

　2Φ～16Φ程度
　【曲げ・穴あけ・潰し・切断】

NCベンダー　　　　　　

　2Φ~15Φ程度
　【曲げ】

転造盤　　　　　　　　

　M2/M2.5/M3/M3.5/M4/M5/M6/M7/M8/M10/M12/M14/M16/M18/M20/M24
　ミリ（細目）、ウィット3/16,1/4,5/16,3/8,7/16,1/2,5/8,3/4、ユニファイ
　にも対応可能です
　　　　　【ネジ切・ローレット（ナーリング加工）】

ベンチレース・卓上旋盤　　　

　1Φ~20Φ程度
　【切削加工】

ターレット旋盤　　　　　　　

　4Φ～30Φ程度　
　【切削加工】

CNC旋盤・CNCタレット型旋盤

　1Φ~50Φ程度
【切削・穴あけ・タップ加工】

材質・表面処理

●材質●
SS400、SUS304、SUS316、SNR400B、SNR490B、S45C、SCM435　など

正材：φ9～φ64ほど
転下材：φ1.7～φ44.48ほど

●表面処理●
ユニクロ・三価クロメート・三価黒クロメート・溶融亜鉛めっき（ドブ）・ラフレ処理　など

対応ねじ部

●右ねじ●
並目：M4（P0.7）、M5（P0.8）、M6（P1.0）、M8（P1.25）
　　　M10（P1.5）、M12（P1.75）、M16（P2.0）
　　　W1/4、W3/8、W1/2細目：M10（P1.25）、M12（P1.25）　など

●左ねじ●
並目：M6（P1.0）、M8（P1.25）、M10（P1.5）、M12（P1.75）、M16（P2.0）
　　　W1/4、W3/8、W1/2
細目：M10（P1.25）　など

Point　Uボルト・U字ボルトの追加工も対応！！

Uボルト・U字ボルトの曲げ加工と合わせて、ご希望の加工を追加工することも可能です。
追加工まで【おまとめオーダー】で納期の短縮+発注コスト削減に！！

主な追加工事例

穴加工　　　　

　ボール盤加工など

フライス加工　

　R直角加工など

工作加工　　　

　スリワリ加工、刻印、Dカット、Hカット　など

つぶし加工　　

　熱間加工、冷間加工　など

Uボルト・U字ボルト製作事例

鉄クロメート　Uボルト特注品	ステンレス製Uボルト　足長タイプ特注品
Ｓ45Ｃ製　Uボルト特注品	ステンレス製Uボルト　先端胴細加工特注品
Uボルト　ネジ部なし　特注品	特大Uボルト　特注品
Uボルト 黒色で美観性UP	Uボルト　三価黒クロメートメッキ品

Uバンド特注製作品もお任せください！

Uバンドとは？

Uバンドとは、Uボルト同様にU字型をしたボルトで、主に丸パイプ（鋼管）・配管類などを壁面・床面・地面などへ固定するための金具として使用します。
Uボルトは棒状の鋼材を曲げ加工しているのに対し、Uバンドは板状で両端にボルトが結合されています。

Uバンドオリジナル製作・加工1本～かんたんお見積り！！

Uバンドのラインナップに無いサイズを1本～製作致します。
お客様のご希望に合わせて各寸法を設定し製作可能です！！
まずは簡単お見積り図面へ必要事項を記載しMAILまたはFAXにてお送りください！！

ワンサイズをお見積り

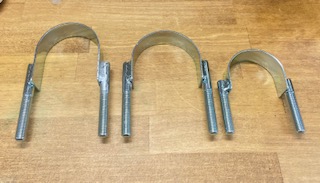

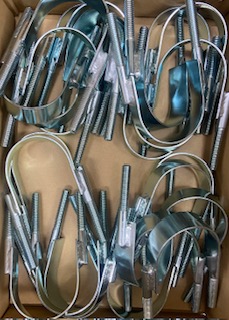

Uバンド製作事例

Uバンド特注製作もお任せください！	Uバンド特注製作もお任せください！
