台形ねじ 規格表

台形ネジとは？台形ねじ 規格表

台形ねじ 規格表

※TMは旧規格で、TRは現在のJIS規格です。
　　TRはTMよりもねじ山のピッチのバリエーションが豊富にあります。
　　ピッチが同じであれば、同等の製品です。

POINT:TM規格とTR規格について

TM規格（旧規格）

TM台形ねじの規格は下記表のように、谷の径・有効径・内径とも基準寸法のみの規定となります。
よって、実際に製作する際の【寸法許容差】については、都度交渉の上製作していました。

TR規格（現行規格）

現在の規格であるTR台形ねじ規格では、TM規格には規定されていなかった【寸法許容差】が追加されました。よって、廃止されたTM台形ねじをお探しの方は、各寸法及び、寸法許容差について問題なければ、TR台形ねじでの代用が可能ということになります。

TMネジ　台形ねじ 規格表

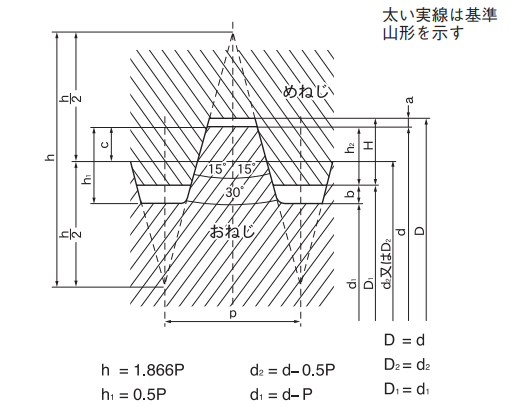

メートル系ピッチ 30度台形ねじ（TM）

呼び ピッチ おねじ
（mm)		     めねじ
（mm)
    外径 有効径 谷の径 谷の径 有効径 内径
TM 10
TM 12
TM 14
TM 16
TM 18
TM 20
TM 22
（TM 24）
TM 25
（TM 26）
TM 28
（TM 30）
TM 32
（TM 34）
TM 36
（TM 38）
TM 40
（TM 42）
（TM 44）
TM 45
（TM 46）
（TM 48）
TM 50
 2
2
3
3
4
4
5
5
5
5
5
6
6
6
6
6
6
6
8
8
8
8
8
 10
12
14
16
18
20
22
24
25
26
28
30
32
34
36
38
40
42
44
45
46
48
50
 9
11
12.5
14.5
16
18
19.5
21.5
22.5
23.5
25.5
27
29
31
33
35
37
39
40
41
42
44
46
 7.5
9.5
10.5
12.5
13.5
15.5
16.5
18.5
19.5
20.5
22.5
23.5
25.5
27.5
29.5
31.5
33.5
35.5
35.5
36.5
37.5
39.5
41.5
 10.5
12.5
14.5
16.5
18.5
20.5
22.5
24.5
25.5
26.5
28.5
30.5
32.5
24.5
26.5
38.5
40.5
42.5
44.5
45.5
46.5
48.5
50.5
 9
11
12.5
14.5
16
18
19.5
21.5
22.5
23.5
25.5
27
29
31
33
35
37
39
40
41
42
44
46
 8.5
10.5
11.5
13.5
14.5
16.5
18
20
21
22
24
25
27
29
31
33
35
37
37
38
39
41
43

TRネジ台形ねじ 規格表

メートル系ピッチ 30度台形ねじ（TR）

TRネジ台形ねじ 規格表
呼び ピッチ おねじ
（mm)		     めねじ
（mm)
  P 外径
d		 有効径
d₂		 谷の径
ｄ₁		 谷の径
D		 有効径
D₂		 内径
D₁
TR 8×1.5
TR 9×2
TR 9×1.5
TR 10×2
TR 10×1.5
TR 11×3
TR 11×2
TR 12×3
TR 12×2
TR 14×3
TR 14×2
TR 16×4
TR 16×2
TR 18×4
TR 18×2
TR 20×4
TR 20×2
TR 22×8
TR 22×5
TR 22×3
TR 24×8
TR 24×5
TR 24×3
TR 26×8
TR 26×5
TR 26×3
TR 28×8
TR 28×5
TR 28×3
 1.5
2
1.5
2
1.5
3
2
3
2
3
2
4
2
4
2
4
2
8
5
3
8
5
3
8
5
3
8
5
3
 8
9
9
10
10
11
11
12
12
14
14
16
16
18
18
20
20
22
22
22
24
24
24
26
26
26
28
28
28
 7.25
8
8.25
9
9.25
9.5
10
10.5
11
12.5
13
14
15
16
17
18
19
18
19.5
20.5
20
21.5
22.5
22
23.5
24.5
24
25.5
26.5
 6.5
7
7.5
8
8.5
8
9
9
10
11
12
12
14
14
16
16
18
14
17
19
16
19
21
18
21
23
20
23
25
 8
9
9
10
10
11
11
12
12
14
14
16
16
18
18
20
20
22
22
22
24
24
24
26
26
26
28
28
28
 7.25
8
8.25
9
9.25
9.5
10
10.5
11
12.5
13
14
15
16
17
18
19
18
19.5
20.5
20
21.5
22.5
22
23.5
24.5
24
25.5
26.5
 6.5
7
7.5
8
8.5
8
9
9
10
11
12
12
14
14
16
16
18
14
17
19
16
19
21
18
21
23
20
23
25
呼び ピッチ おねじ
外径
有効径
谷の径		 めねじ
谷の径
有効径
内径
TR 30×10
TR 30×6
TR 30×3
TR 32×10
TR 32×6
TR 32×3
TR 34×10
TR 34×6
TR 34×3
TR 36×10
TR 36×6
TR 36×3
TR 38×10
TR 38×7
TR 38×3
TR 40×10
TR 40×7
TR 40×3
TR 42×10
TR 42×7
TR 42×3
TR 44×12
TR 44×7
TR 44×3
TR 46×12
TR 46×8
TR 46×3
TR 48×12
TR 48×8
TR 48×3
TR 50×12
TR 50×8
TR 50×3
 10
6
3
10
6
3
10
6
3
10
6
3
10
7
3
10
7
3
10
7
3
10
7
3
12
8
3
12
8
3
12
8
3
 30
30
30
32
32
32
34
34
34
36
36
36
38
38
38
40
40
40
42
42
42
44
4
44
46
46
46
48
48
48
50
50
50
 25
27
28.5
27
29
30.5
29
31
32.5
31
33
34.5
33
34.5
36.5
35
36.5
38.5
37
38.5
40.5
38
40.5
42.5
40
42
44.5
42
44
46.5
44
46
48.5
 20
24
27
22
26
29
24
28
31
26
30
33
28
31
35
30
33
37
32
35
39
32
37
41
34
38
43
36
40
45
38
42
47
 30
30
30
32
32
32
34
34
34
36
36
36
38
38
38
40
40
40
42
42
42
44
4
44
46
46
46
48
48
48
50
50
50
 25
27
28.5
27
29
30.5
29
31
32.5
31
33
34.5
33
34.5
36.5
35
36.5
38.5
37
38.5
40.5
38
40.5
42.5
40
42
44.5
42
44
46.5
44
46
48.5
 20
24
27
22
26
29
24
28
31
26
30
33
28
31
35
30
33
37
32
35
39
32
37
41
34
38
43
36
40
45
38
42
47

TWネジ台形ねじ 規格表

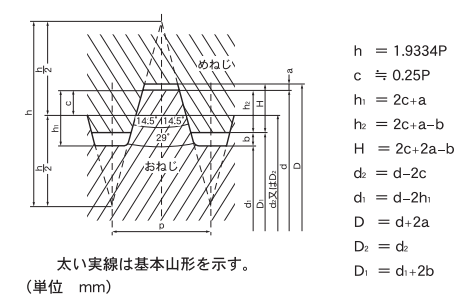

インチ系ピッチ 29度台形ねじ（TW）

TWネジ台形ねじ 規格表
呼び 山数 ピッチ おねじ
（mm)		     めねじ
（mm)
  25.4mm
につき）		   外径 有効径 谷の径 谷の径 有効径 内径
TW 10
TW 12
TW 14
TW 16
TW 18
TW 20
TW 22
TW 24
TW 26
TW 28
TW 30
TW 32
TW 34
TW 36
TW 38
TW 40
TW 42
TW 44
TW 46
TW 48
TW 50
 12
10
8
8
6
6
5
5
5
5
4
4
4
4
3 1/2
3 1/2
3 1/2
3 1/2
3
3
3
 2.1167
2.54
3.175
3.175
4.2333
4.2333
5.08
5.08
5.08
5.08
6.35
6.35
6.35
6.35
7.2571
7.2571
7.2571
7.2571
8.4667
8.4667
8.4667
 10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
 9
10.8
12.5
14.5
16
18
19.5
21.5
23.5
25.5
27
29
31
33
34.5
36.5
38.5
40.5
42
44
46
 7.5
9.1
10.5
12.5
13.5
15.5
16.5
18.5
20.5
22.5
23.5
25.5
27.5
29.5
30.5
32.5
34.5
36.5
37.5
39.5
41.5
 10.5
12.5
14.5
16.5
18.5
20.5
22.5
24.5
26.5
28.5
30.5
32.5
34.5
36.5
38.5
40.5
42.5
44.5
46.5
48.5
50.5
 9
10.8
12.5
14.5
16
18
19.5
21.5
23.5
25.5
27
29
31
33
34.5
42
44
46
48
51
54
 8.5
10.1
11.5
13.5
14.5
16.5
18
20
22
24
25
27
29
31
32
34
36
38
39
41
43
