クラス10　
六角ナット1種
強力六角ナット・強度保証六角ナット

強力六角ナット・強度保証六角ナットとは？

普通の六角ナットは普通鋼ですが 強度保証六角ナットは､六角穴付ボルトなどのように、高張力合金鋼から製作されています｡

主に強度保証六角ボルト（強力ボルト）と強度保証を合わせて使用するために用いられています。

強度区分クラス10とは､100キロ/ｍｍ²まで切れない。という意味を示します。
※六角ナットの強度区分では「降伏荷重」は表しません。

クラス10　六角ナット1種　とは？

クラス10とは【JIS本体規格】に準じた強度保証です。

※注意：寸法規格は六角ナット1種＝【JIS付属書規格】に準拠した製品です。

POINT：クラス10六角ナットと、10T六角ナットの違いは？

日本では、国際規格（ISO規格）に合致させた【JIS本体規格】と、
日本国内で以前から使われてきた規格による【JIS付属書規格】の2種類の六角ナットが流通しています。

●国際規格（ISO規格）に合致させた【JIS本体規格】に準じた強度保証六角ナットは、
　強度区分は5、６、８、９、10、12と、数字のみで示されます。
　※海外で流通している強度保証品は主にクラス～です。

●一方、国内で主に流通している【JIS付属書規格】に準じた強度保証六角ナットは、
　強度区分は4Ｔ、５Ｔ、６Ｔ、８Ｔ、10Ｔと、数字にＴが付けられます。

→同じ数字の比較においては、【JIS本体規格】に準じた強度保証六角ナットの方が強度がアップしています。

比較例	強度区分	強度区分
M16	クラス10	10T
保証荷重試験力（N)	164,900	154,000
ブリネル硬さ	259～336	225～353

※一般社団法人日本ねじ工業協会　参考：https://www.fij.or.jp/pdf/JISGuide.pdf

材質

・S45C

表面処理

・生地　※標準仕様で黒染めがしてあります。

クラス10　六角ナット　規格表・ラインナップ

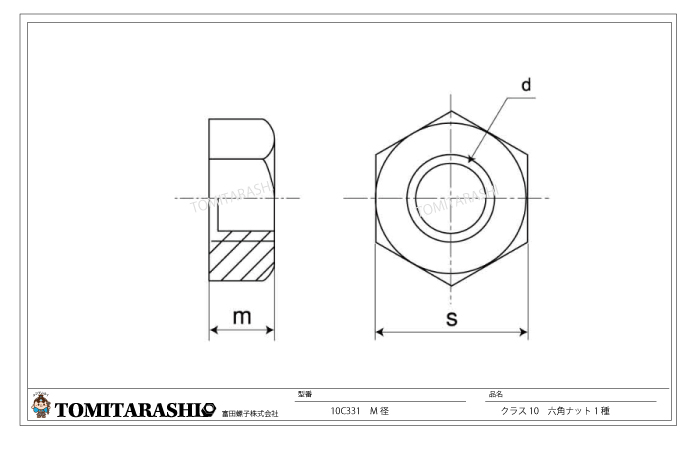

型番	呼び（ｄ）	ピッチ	ニ面幅(s)	高さ(m)
10C33116 10C33120 10C33122 10C33124 10C33127 10C33130 10C33133 10C33136 10C33142	M16 M20 M22 M24 M27 M30 M33 M36 M42	2.0 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.5	24 30 32 36 41 46 50 55 65	13 16 18 19 22 24 26 29 34

※ラインナップは予告なく変更になる場合がございます。まずはお問い合わせください。

関連LINK

強度区分	高張力合金鋼 強力ボルト 強力ボルトとは？	S45C材高炭素鋼 強力ボルト （自動車分野）	ステンレス製 強力ボルト	対応する ナット 強度区分
4.8		4マーク （4T)ボルト		4 4T
8.8	8.8強力ボルト	7マーク （7T)ボルト	A2-70 六角ボルト	8 8T
10.9	10.9強力ボルト		10T-SUS 六角ハイテン ボルト	10 10TA2-100
12.9	12.9強力ボル ト			12 12T
