Uバンド U字金具
フランジ用固定UバンドJIS 10K
Uバンドとは？
Uバンドとは、Uボルト同様にアルファベットのＵの字の形をしたボルトですが、Uボルトは棒状の鋼材を曲げ加工しているのに対し、Uバンドは板状で両端にボルトが結合されています。
主に丸パイプ（鋼管）・配管類などを壁面・床面・地面などへ固定するための金具として使用します。

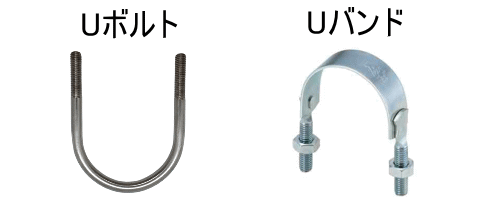

UバンドとUボルトの違いとは？
UバンドとUボルトの違いとは？
Uボルトは棒状の鋼材を曲げ加工しているのに対し、
Uバンドは板状で両端にボルトが結合されています。
Uバンドの主な使用方法
Uバンドは主に、パイプや支柱などの対象物を壁、架台などの設置したい箇所へ固定するために用いられます。
Uボルトとの違いは、Uバンドは板状のため、負荷を分散することができるため、振れ防止など他、
Uボルトよりも配管と配管などを接続するフランジ部をしっかり固定することが可能です。
さらに配管への負荷も軽減いたします！
主な採用分野：工場、土木、建築、上下水道 関係
※Uバンドは使用用途により様々なサイズがございます。用途を確認の上ご選定ください
フランジ用固定UバンドJIS 10Kとは？
フランジ用固定Uバンドとはフランジ自体を固定できるＵバンドです。ナットがセット品です。
フランジ用Uバンド JIS 10Kは、日本工業規格（JIS規格）で定められた
フランジの規格【JIS 10K】規格に適合するUバンドです。
日本工業規格（JIS規格）【JIS 10K】では、フランジの形状や寸法、ボルト穴の数や位置などが決められています。
トミタラシではフランジ用固定UバンドJIS 10Kのラインナップを拡大中です！
お急ぎ対応もお気軽にご相談ください！
※市販のＵボルトやＵバンドは通常、配管部分を支持（固定）する為のものです。
Uバンドの締め付け方法
Uバンドの締め付け方法としては、Uバンドを回転させるのではなく、ナット側を回して締付けます。
また、Uバンドを使用する際は緩み止め対策も必要です。
★Uバンドとよく併用して使用されるもの
| スプリングワッシャー(ばね座金） |
|---|
主な材質・表面処理
●材質：鉄、ステンレス
●表面処理：ユニクロ、ドブ（溶融亜鉛めっき）

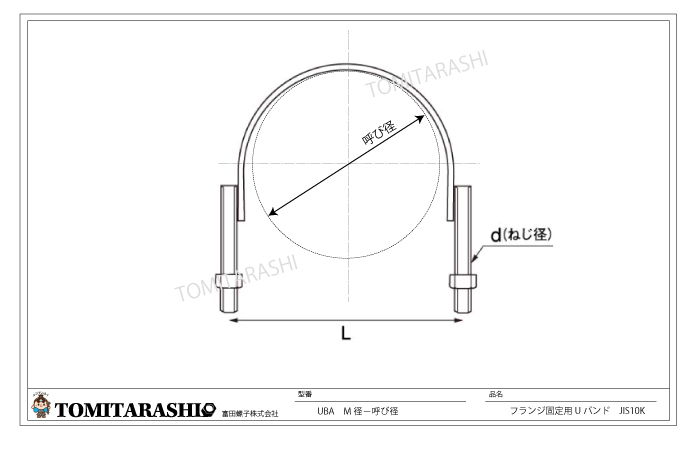

フランジ用固定UバンドJIS 10K 規格表・図面・型番
※ラインナップは予告なく変更となる場合がございます。まずはお問い合わせください。
※単位：mm
| 呼び径 | d (ねじ径） |
L (芯々） |
参考 （JIS10K 呼び径寸法) |
|---|---|---|---|
| 10A 15A 20A 25A 32A 40A 50A 80A |
M8 M8 M8 M8 M8 M8 M8 M8 |
106 111 116 141 151 156 171 201 |
90 95 100 125 135 140 155 185 |
| 10A 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A |
M10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M10 |
110 116 120 146 156 160 176 196 208 232 272 |
90 95 100 125 135 140 155 175 185 210 250 |
| 32A 40A 50A 65A 80A 100A 125A 150A 175A 200A 225A 250A |
M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 |
161 166 181 201 212 236 276 306 333 358 378 428 |
135 140 155 175 185 210 250 280 305 330 350 400 |
| 100A 125A 150A 200A |
M16 M16 M16 M16 |
233 273 310 362 |
210 250 280 330 |
鉄ユニクロ |
鉄溶融亜鉛めっき（ドブ） |
SUS生地 | |
|---|---|---|---|
| 寸法 | 型番 | 型番 | 型番 |
| M8×10A M8×15A M8×20A M8×25A M8×32A M8×40A M8×50A M8×80A M10×10A M10×15A M10×20A M10×25A M10×32A M10×40A M10×50A M10×65A M10×80A M10×100A M10×125A M12×32A M12×40A M12×50A M12×65A M12×80A M12×100A M12×125A M12×150A M12×175A M12×200A M12×225A M12×250A M16×100A M16×125A M16×150A M16×200A |
5UBA8-10A 5UBA8-15A 5UBA8-20A 5UBA8-25A 5UBA8-32A 5UBA8-40A 5UBA8-50A 5UBA8-80A 5UBA10-10A 5UBA10-15A 5UBA10-20A 5UBA10-25A 5UBA10-32A 5UBA10-40A 5UBA10-50A 5UBA10-65A 5UBA10-80A 5UBA10-100A 5UBA10-125A 5UBA12-32A 5UBA12-40A 5UBA12-50A 5UBA12-65A 5UBA12-80A 5UBA12-100A 5UBA12-125A 5UBA12-150A 5UBA12-175A 5UBA12-200A 5UBA12-225A 5UBA12-250A 5UBA16-100A 5UBA16-125A 5UBA16-150A 5UBA16-200A |
7UBA8-10A 7UBA8-15A 7UBA8-20A 7UBA8-25A 7UBA8-32A 7UBA8-40A 7UBA8-50A 7UBA8-80A 7UBA10-10A 7UBA10-15A 7UBA10-20A 7UBA10-25A 7UBA10-32A 7UBA10-40A 7UBA10-50A 7UBA10-65A 7UBA10-80A 7UBA10-100A 7UBA10-125A 7UBA12-32A 7UBA12-40A 7UBA12-50A 7UBA12-65A 7UBA12-80A 7UBA12-100A 7UBA12-125A 7UBA12-150A 7UBA12-175A 7UBA12-200A 7UBA12-225A 7UBA12-250A 7UBA16-100A 7UBA16-125A 7UBA16-150A 7UBA16-200A |
3UBA8-10A 3UBA8-15A 3UBA8-20A 3UBA8-25A 3UBA8-32A 3UBA8-40A 3UBA8-50A 3UBA8-80A 3UBA10-10A 3UBA10-15A 3UBA10-20A 3UBA10-25A 3UBA10-32A 3UBA10-40A 3UBA10-50A 3UBA10-65A 3UBA10-80A 3UBA10-100A 3UBA10-125A 3UBA12-32A 3UBA12-40A 3UBA12-50A 3UBA12-65A 3UBA12-80A 3UBA12-100A 3UBA12-125A 3UBA12-150A 3UBA12-175A 3UBA12-200A 3UBA12-225A 3UBA12-250A 3UBA16-100A 3UBA16-125A 3UBA16-150A 3UBA16-200A |
※受注生産となる場合がございます。まずはお問い合わせください。
Uバンド 特殊サイズ・特殊材質 製作可能！
お急ぎ対応可能です！詳しくは特集ページをチェック！！
Uバンド オーダー承ります！！
①ご希望のサイズに合わせたUバンドを製作いたします。
| Uバンド特注製作もお任せください！ | |
|---|---|
 |
 |
②ご希望の材質、強度に合わせたUバンドを製作いたします。
●特注で制作したUバンドやＵボルトにぴったり合うプレートの製作も承ります！
Uバンドに関する疑問質問等お気軽にお問い合わせください！！
