六角穴付きボルト（CAP）
国内メーカー取扱い20社以上
国産メーカー品六角穴付きボルトご用意できます！
名称
キャップスクリュー or 六角穴付きボルト
CAP or HEX SOCKET HEAD CAP SCREW
内六角螺栓
※主なラインナップはページ下部へ
●六角穴付きボルト（CAP）とは？
六角穴付ボルト(キャップボルト・CAP)とは円筒形の頭部に六角形の穴が開いているボルトです。
締め付けには六角レンチを使用し、高い締結力を実現できます。
ボルトとして扱われますが、多くの場合、ナットと組まないで使用します。
長いものはネジが先端だけある半ネジが普通ですが､全ねじ品もあります｡
主に、六角ボルトよりも強度が求められる箇所に使用されます。
最大の特徴
- 強度の高さ
-
市販されているネジの中でも強度の高いネジになります。
基本的には
鉄生地：強度区分12.9（M22 以上のサイズは強度区分 10.9） - 機械の小型化
-
六角ボルトを締め付ける為のスパナやレンチは、作業するためのスペースを回りに必要としますが、六角棒スペースを必要としません。
よって狭い場所での作業や、機械の小型化が可能になります。
●CAP主な使用用途
・機械や電気部品
・特に金型を機械へ取り付けるのに良く利用されますが、最近はいろいろな所に使われています。
※デザイン性から、美観性の求められる個所での使用も増えています。
●材質別主なラインナップ
主流となる材質は下記2つ。超高強度ボルトなど特殊な材料を使う場合もあります。
・鉄：SCM435
・SUS:XM7
※鉄製のものは小ねじやボルトの軟鉄製と異なりクロモリ鋼という少し硬めのSCM合金鋼でできています｡ 燐酸塩皮膜や黒染処理されて黒い色をしています。
●その他の材質も拡充中●
アルミ、チタン、64チタン、SUS316L、A-600(インコネル600相当）、A-C22(ハステロイC22相当）、真鍮
お気軽にお問い合わせください！！
| 材質別 主なラインナップ 材質特集ページLINK |
|
|---|---|
| ステンレス製 | |
| 材質別 主なラインナップ 材質特集ページLINK |
|
|---|---|
| 鉄製 | |
●表面処理
・ユニクロ
・三価クロメート
・三価黒クロメート
・ニッケル
・クローム
・ステンレス黒
・ダクロ
・ラフレ
・ジオメット
・二硫化モリブデンコート
・黒ニッケル
・無電解ニッケル etc

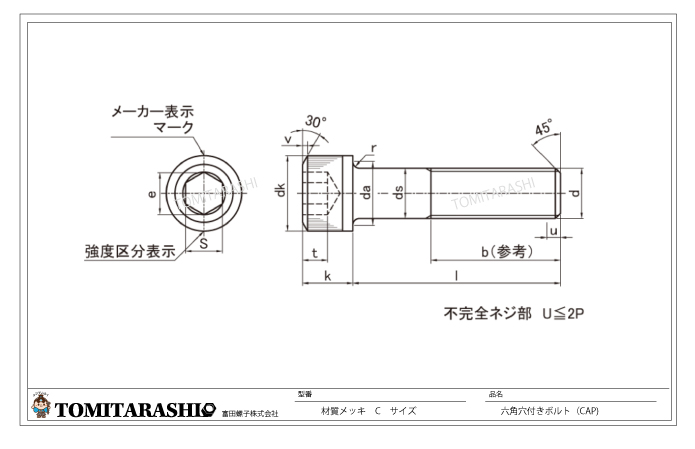

●六角穴付きボルト（CAP) 図面・規格
単位：ｍｍ
六角穴付きボルト（CAP)
| ねじの呼び | ピッチ | ｂ | dk | da |
ds |
e | k | r | s | t | v | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （ｄ） |
（P) |
参考 |
最大 基準 ※1 |
最大 ※2 |
最小 |
最大 |
最大 基準 |
最小 |
最小 |
最大 基準 |
最小 |
最小 |
呼び 基準 |
最大 |
最小 |
最小 |
最大 |
| M1.4 M1.6 M2 M2.5 M2.6 M3 M4 M5 M6 M8 M10 M12 （M14） M16 （M18） M20 M24 M30 M36 M42 M45 M48 M52 M56 M64 |
0.3 0.35 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 3 3.5 4 4.5 4.5 5 5 5.5 6 |
14 15 16 17 17 18 20 22 24 28 32 36 40 44 48 52 60 72 84 96 102 108 116 124 140 |
2.6 3 3.8 4.5 4.5 5.5 7 8.5 10 13 16 18 21 24 27 30 36 45 54 63 68 72 78 84 96 |
2.74 3.14 3.98 4.68 4.68 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 27.33 30.33 36.39 45.39 54.46 63.46 68.46 72.46 78.46 84.00 96.00 |
2.46 2.86 3.62 4.32 4.32 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.367 35.61 44.61 53.54 62.54 67.54 71.54 77.54 83.46 95.46 |
1.8 2 2.6 3.1 3.2 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 20.2 22.4 26.4 33.4 39.4 45.6 52.6 63 71 |
1.4 1.6 2 2.5 2.6 3 4 5 6 8 10 12 14 16 18 20 24 30 36 42 45 48 52 56 64 |
1.26 1.46 1.86 2.36 2.46 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 17.73 19.67 23.67 29.67 35.61 41.61 44.61 47.61 51.54 55.54 63.54 |
1.5 1.733 1.733 2.303 2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429 13.716 15.996 15.996 19.437 21.734 25.154 30.854 36.571 41.131 41.131 |
1.4 1.6 2 2.5 2.6 3 4 5 6 8 10 12 14 16 18 20 24 30 36 42 45 48 52 56 64 |
1.26 1.46 1.86 2.36 2.46 2.86 3.82 4.82 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 23.48 29.48 35.38 41.38 44.38 47.38 51.26 55.26 63.26 |
0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 1 1 1.2 1.6 2.5 2.5 |
1.3 1.5 1.5 2 2 2.5 3 4 5 6 8 10 12 14 14 17 19 22 27 32 32 36 36 41 46 |
1.36 1.56 1.58 2.08 2.08 2.58 3.08 4.095 5.14 6.14 8.175 10.175 12.212 14.212 14.212 17.23 19.275 22.275 27.275 32.33 32.33 36.33 36.33 41.33 46.33 |
1.32 1.52 1.52 2.02 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.175 12.032 14.032 14.032 17.05 19.065 22.065 27.065 32.08 32.08 36.08 36.08 41.08 46.08 |
0.6 0.7 1 1.1 1.1 1.3 2 2.5 3 4 5 6 7 8 9 10 12 15.5 19 21 23 28 26 28 32 |
0.14 0.16 0.2 0.25 0.25 0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.4 3 3.6 4.2 4.8 2.5 3 |
※1：ローレットなしの最大径
※2ローレット付きの最大径

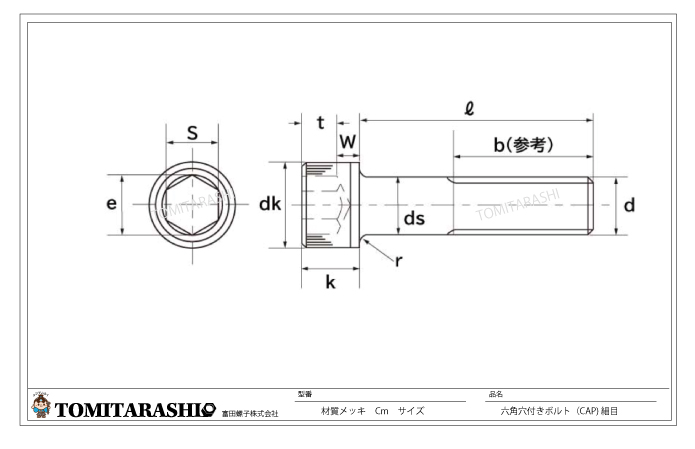

六角穴付きボルト（CAP)細目
| ねじの呼び | ピッチ | ｂ | dk | ds |
e | k | s | t | w | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （ｄ） |
（P) |
参考 |
最大 基準 |
最大 |
最小 |
最大 基準 |
最小 |
最小 |
最大 基準 |
最小 |
呼び 基準 |
最小 |
最小 |
| M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M42 M48 |
0.4 0.5 0.5 0.8 1.0 1.3 1.3 1.5 1.5 1.5 1.5 1.5 2.0 2.0 2.0 2.0 3.0 3.0 3.0 |
18 20 22 24 28 32 36 40 44 48 52 56 60 66 72 78 84 96 108 |
5.50 7.00 8.50 10.00 13.00 16.00 18.00 21.00 24.00 27.00 30.00 33.00 36.00 40.00 45.00 50.00 54.00 63.00 72.00 |
5.68 7.2 8.72 10.22 13.27 16.27 18.27 21.33 24.33 27.33 30.33 33.39 36.39 40.39 45.39 50.39 54.46 63.46 72.46 |
5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61 35.61 39.61 44.61 49.61 53.54 62.54 71.54 |
3.00 4.00 5.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 27.00 30.00 33.00 36.00 42.00 48.00 |
2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67 26.67 29.67 32.61 35.61 41.61 47.61 |
2.873 3.443 4.583 5.723 6.863 9.149 11.429 13.716 15.996 16 19.437 19.44 21.734 21.73 25.154 27.43 30.854 36.571 41.131 |
3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 42 48 |
2.86 3.82 4.82 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 41.38 47.38 |
2.5 3 4 5 6 8 10 12 14 14 17 17 19 19 22 24 27 32 36 |
1.3 2 2.5 3 4 5 6 7 8 9 10 1 12 13.5 15.5 16.5 19 24 28 |
1.2 1.4 1.9 2.3 3.3 4.0 4.8 5.8 6.8 7.7 8.6 9.5 10.4 12.1 13.1 15.0 15.3 16.3 17.5 |

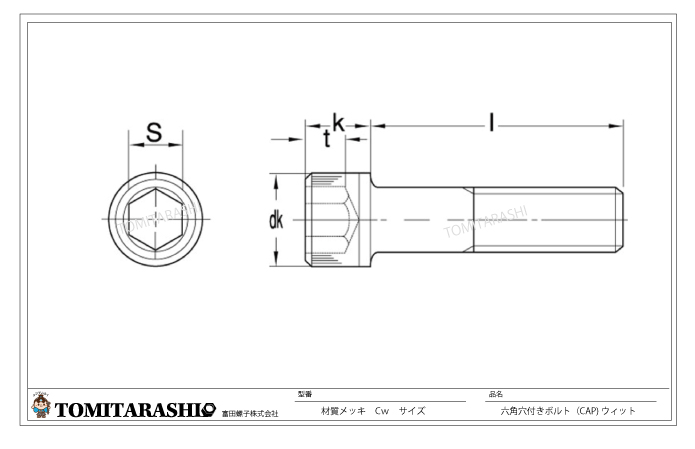

六角穴付きボルト（CAP）ウィットサイズ
| dk | k | s | t | |
|---|---|---|---|---|
| ねじの呼び | 基準 |
基準 |
基準 |
最小 |
| W3/16 W1/4 W5/16 W3/8 W1/2 W5/8 W3/4 |
7.7 10 13 14 18(19) 24 27 |
4.8 6.5 8.0 10.0 12.5 16.0 19.0 |
4 5(3/16) 6 8 10(3/8) 14 14 |
2.6 3 4 5 6.5 8 9.5 |
※ステンレスの一部サイズが（）内の寸法に切り替え中
●その他ラインナップ
CAP 太径・細目 ラインナップ拡大中
CAPのことならお任せください！！そのサイズあります！！
CAPラインナップ数 約500点以上
CAP 太径・ロングサイズ
SCM435 生地 ラインアップ型番（M径×首下長さ）
| 型番 | サイズ | 型番 | サイズ | 型番 | サイズ |
|---|---|---|---|---|---|
| 50C42-50 50C42-60 50C42-65 50C42-70 50C42-75 50C42-80 50C42-85 50C42-90 50C42-95 50C42-100 50C42-105 50C42-110 50C42-115 50C42-120 50C42-125 50C42-130 50C42-135 50C42-140 50C42-145 50C42-150 50C42-155 50C42-160 50C42-165 50C42-170 50C42-175 50C42-180 50C42-185 50C42-190 50C42-195 50C42-200 50C42-205 50C42-210 50C42-215 50C42-220 50C42-225 50C42-230 50C42-235 50C42-240 50C42-245 50C42-250 50C42-255 50C42-260 50C42-270 50C42-280 50C42-290 50C42-300 50C42-310 50C42-320 50C42-330 50C42-340 50C42-350 50C42-360 50C42-370 50C42-380 50C42-390 50C42-400 50C42-410 50C42-420 50C42-430 50C42-440 50C42-480 50C42-490 50C42-500 50C42-510 50C42-520 50C42-530 50C42-540 50C42-550 50C42-560 50C42-570 50C42-580 50C42-590 50C42-600 |
M42×50 M42×60 M42×65 M42×70 M42×75 M42×80 M42×85 M42×90 M42×95 M42×100 M42×105 M42×110 M42×115 M42×120 M42×125 M42×130 M42×135 M42×140 M42×145 M42×150 M42×155 M42×160 M42×165 M42×170 M42×175 M42×180 M42×185 M42×190 M42×195 M42×200 M42×205 M42×210 M42×215 M42×220 M42×225 M42×230 M42×235 M42×240 M42×245 M42×250 M42×255 M42×260 M42×270 M42×280 M42×290 M42×300 M42×310 M42×320 M42×330 M42×340 M42×350 M42×360 M42×370 M42×380 M42×390 M42×400 M42×410 M42×420 M42×430 M42×440 M42×480 M42×490 M42×500 M42×510 M42×520 M42×530 M42×540 M42×550 M42×560 M42×570 M42×580 M42×590 M42×600 |
50C45-90 50C45-100 50C45-110 50C45-120 50C45-130 50C45-140 50C45-150 50C45-160 50C45-170 50C45-180 50C45-190 50C45-200 50C45-210 50C45-220 50C45-230 50C45-240 50C45-250 50C45-260 50C45-270 50C45-280 50C45-290 50C45-300 50C45-310 50C45-320 50C45-330 50C45-340 50C45-350 50C45-360 50C45-370 50C45-380 50C45-390 50C45-400 |
M45×90 M45×100 M45×110 M45×120 M45×130 M45×140 M45×150 M45×160 M45×170 M45×180 M45×190 M45×200 M45×210 M45×220 M45×230 M45×240 M45×250 M45×260 M45×270 M45×280 M45×290 M45×300 M45×310 M45×320 M45×330 M45×340 M45×350 M45×360 M45×370 M45×380 M45×390 M45×400 |
50C48-60 50C48-65 50C48-70 50C48-75 50C48-80 50C48-85 50C48-90 50C48-95 50C48-100 50C48-105 50C48-110 50C48-115 50C48-120 50C48-125 50C48-130 50C48-135 50C48-140 50C48-145 50C48-150 50C48-155 50C48-160 50C48-165 50C48-170 50C48-175 50C48-180 50C48-185 50C48-190 50C48-195 50C48-200 50C48-210 50C48-220 50C48-230 50C48-240 50C48-250 50C48-260 50C48-270 50C48-280 50C48-290 50C48-300 50C48-310 50C48-320 50C48-330 50C48-340 50C48-350 50C48-360 50C48-370 50C48-380 50C48-390 50C48-400 50C48-410 50C48-420 50C48-430 50C48-440 50C48-450 50C48-460 50C48-470 50C48-480 50C48-490 50C48-500 |
M48×60 M48×65 M48×70 M48×75 M48×80 M48×85 M48×90 M48×95 M48×100 M48×105 M48×110 M48×115 M48×120 M48×125 M48×130 M48×135 M48×140 M48×145 M48×150 M48×155 M48×160 M48×165 M48×170 M48×175 M48×180 M48×185 M48×190 M48×195 M48×200 M48×210 M48×220 M48×230 M48×240 M48×250 M48×260 M48×270 M48×280 M48×290 M48×300 M48×310 M48×320 M48×330 M48×340 M48×350 M48×360 M48×370 M48×380 M48×390 M48×400 M48×410 M48×420 M48×430 M48×440 M48×450 M48×460 M48×470 M48×480 M48×490 M48×500 |
| 型番 | サイズ | 型番 | サイズ | 型番 | サイズ |
| 50C52-90 50C52-100 50C52-110 50C52-120 50C52-130 50C52-140 50C52-150 50C52-160 50C52-170 50C52-180 50C52-190 50C52-200 50C52-210 50C52-220 50C52-230 50C52-240 50C52-250 50C52-260 50C52-270 50C52-280 50C52-290 50C52-300 50C52-310 50C52-320 50C52-330 50C52-340 50C52-350 50C52-360 50C52-370 50C52-380 50C52-390 50C52-400 |
M52×90 M52×100 M52×110 M52×120 M52×130 M52×140 M52×150 M52×160 M52×170 M52×180 M52×190 M52×200 M52×210 M52×220 M52×230 M52×240 M52×250 M52×260 M52×270 M52×280 M52×290 M52×300 M52×310 M52×320 M52×330 M52×340 M52×350 M52×360 M52×370 M52×380 M52×390 M52×400 |
50C56-80 50C56-90 50C56-100 50C56-110 50C56-120 50C56-130 50C56-140 50C56-150 50C56-160 50C56-170 50C56-180 50C56-190 50C56-200 50C56-210 50C56-220 50C56-230 50C56-240 50C56-250 50C56-260 50C56-270 50C56-280 50C56-290 50C56-300 50C56-310 50C56-320 50C56-330 50C56-340 50C56-350 50C56-360 50C56-370 50C56-380 50C56-390 50C56-400 |
M56×80 M56×90 M56×100 M56×110 M56×120 M56×130 M56×140 M56×150 M56×160 M56×170 M56×180 M56×190 M56×200 M56×210 M56×220 M56×230 M56×240 M56×250 M56×260 M56×270 M56×280 M56×290 M56×300 M56×310 M56×320 M56×330 M56×340 M56×350 M56×360 M56×370 M56×380 M56×390 M56×400 |
50C64-80 50C64-90 50C64-100 50C64-110 50C64-120 50C64-130 50C64-140 50C64-150 50C64-160 50C64-170 50C64-180 50C64-190 50C64-200 50C64-210 50C64-220 50C64-230 50C64-240 50C64-250 50C64-260 50C64-270 50C64-280 50C64-290 50C64-300 50C64-310 50C64-320 50C64-330 50C64-340 50C64-350 50C64-360 50C64-370 50C64-380 50C64-390 50C64-400 |
M64×80 M64×90 M64×100 M64×110 M64×120 M64×130 M64×140 M64×150 M64×160 M64×170 M64×180 M64×190 M64×200 M64×210 M64×220 M64×230 M64×240 M64×250 M64×260 M64×270 M64×280 M64×290 M64×300 M64×310 M64×320 M64×330 M64×340 M64×350 M64×360 M64×370 M64×380 M64×390 M64×400 |
※ラインナップは予告なく変更となる場合がございます。
CAP 細目・ロングサイズ
| M径 | M27 | M30 | M33 | M36 | M39 | M42 | M48 |
|---|---|---|---|---|---|---|---|
| レンチサイズ | 19 | 22 | 24 | 27 | 27 | 32 | 36 |
| 頭部径×頭部高 | 40×27 | 45×30 | 50×33 | 54×36 | 58×39 | 63×42 | 72×48 |
| ピッチ | P1.0 P2.0 P3.0 |
P1.5 P2.0 P3.0 P3.5 |
P1.5 P2.0 P3.5 |
P3.0 P4.0 |
P2.0 P3.0 P4.0 |
P2.0 P3.0 P4.5 |
P3.0 P4.0 P5.0 |
| 長さ |
P1.0 50～150 P2.0 50～150 P3.0 50～350 |
P1.0 50～150 P2.0 50～230 P3.0 50のみ P3.5 50～500 |
P1.5 130～180 P2.0 80～250 P3.5 50～450 |
P3.0 50～150 P4.0 50～500 |
P2.0 60,130～200 P3.0 120～140 P4.0 50～350 |
P2.0 受注生産 P3.0 100～200 P4.5 50～500 |
P3.0 80～230 P4.0 受注生産 P5.0 70～500 |
その他受注製作も可能です！！お気軽にお問い合わせください。
CAP座金組み込み品もあります！
座金組み込み六角穴付きボルト（ＷＡソケット）
Ｓタイプ 六角穴付きボルト＋スプリングワッシャー
ＳＰタイプ 六角穴付きボルト＋スプリングワッシャー＋ワッシャー
Ｐタイプ 六角穴付きボルト＋ワッシャー
●CAPの強度について
基本的には
鉄生地：12.9
※一般的なボルトメーカではM22 以上のサイズは強度区分 10.9 として生産しています。
M22 以上は、12.9 の強度に対し十分なトルク管理が困難であることがあげられます。
トミタラシでは、M22以上の12.9CAPもラインアップ拡大中です！お気軽にお問い合わせください！
表面処理を施したもので：10.9
六角穴付きボルトは電気亜鉛めっき処理を行うと水素脆性の危険が有る為、強度区分が下がります。
六角穴付きボルトに電気亜鉛めっきを行う際は、ベーキングといって水素脆性処理を行います。
どうしても強度を保ったまま表面処理を行いたい場合は、水素脆性の危険のない表面処理を施すことはできますのでご相談ください。
●メーカーの刻印と外観
キャップの頭には強度区分とメーカー名の表示があります
| 刻印 | メーカー名 | 外観 |
|---|---|---|
| A | アルプス精工 |  |
| KKT | 極東製作所 |  |
| NSN | 日産ネジ |  |
| NF | 日本ファスナー工業 |  |
| N | 日星精工 |  |
| アンブラコ |  | |
| AN | アンスコ |  |
| GOSHO | 互省製作所 |  |
| NBI | 日本鋲螺 |  |
| TKS | 東工舎金属製作所 |  |
| KSK | 岸和田ステンレス |  |
| HSK | 光精工 |  |
| OKT | 興津螺旋 |  |
| 富信 |  |
国産メーカー頭部刻印一覧表
●より安価なCAP輸入品も取り扱い中
・鉄：イーグルメタルウェア製（中国製）
・SUS：台湾製や中国製など各種
●CAPの緩み止め加工もお任せ
緩み止め加工で
緩み止め剤の塗りムラ防止・トータルコストダウン・工数削減・作業ミス防止
を実現しませんか？
CAPの緩み止め加工実績多数！！
詳しくは下記ボタンより特集ページをチェック！！
