フランジ付きUナット(ユウナット)
フランジUナット
フランジ付きUナットとは？
フランジ付きUナットとは、
「ゆるみ止め機能があるUナット」＋「ワッシャー一体型」のナットです。
Uナット＝フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果を発揮
フランジ付き＝座面が広くなっていてワッシャー不要
※オールメタルなので耐熱性に優れています。
※ウェルド、フランジ付、ＣＡＰ付、細目など用途に応じた様々な形状があります。
フランジ付きUナットの締め方
フランジ（広い面）を下にして、部材に当てます。
締付けていくと、フリクションリングがボルトねじ山に接地します。
そこからねじ山に沿って、フリクションリングがたわみ始めてボルトねじ面を押さえ込みます。
バネの戻ろうとする力(応力)とボルトナットのねじの引っ張り合う力（反力）により生ずるプリベリングトルク（摩擦トルク）が働きます。
材質・表面処理
主な材質
・鉄
・ステンレス（SUS-XM7、SUS316など）
表面処理
生地
ユニクロ
三価クロメート
三価黒色クロメート

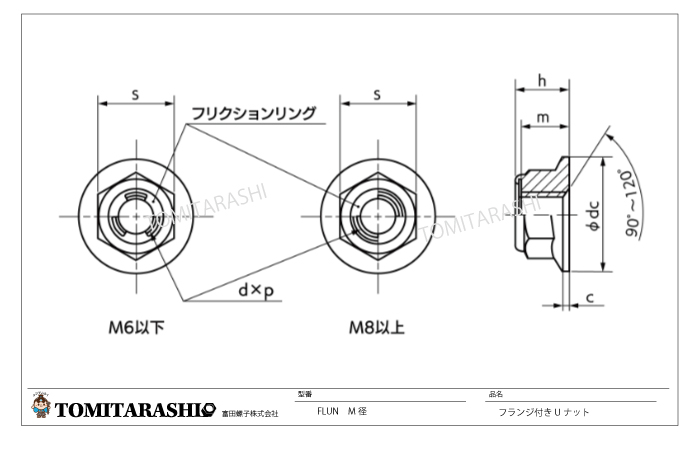

フランジ付きUナット 規格表・図面・型番
※ラインナップは予告なく変更となる場合がございますご了承下さい
| ねじの呼び（ｄ） | ピッチ | 二面幅(S) | 座面径（ｄｃ） 基準 |
全高（ｈ） 基準 |
ねじ高さ （ｍ） |
ツバ厚さ （ｃ）最小 |
|---|---|---|---|---|---|---|
| 鉄 | ||||||
| M4 | 0.7 | 7 | 10 | 5.0 | 4.2 | 0.6 |
| M5 | 0.8 | 8 | 11 | 6.0 | 5.3 | 1.0 |
| M6 | 1 | 10 | 13 | 6.9 | 6.0 | 1.2 |
| M8 | 1.25 | 12 | 17 | 8.5 | 7.5 | 1.5 |
| M10 | 1.5 | 17 | 20 | 10.0 | 8.8 | 1.7 |
| M12 | 1.75 | 19 | 24 | 12.5 | 11.0 | 1.6 |
| ステンレス | ||||||
| M6 | 1 | 10 | 14.2 | 6.9 | 6.0 | 1.1 |
| M8 | 1.25 | 13 | 17.5 | 9.0 | 7.8 | 1.2 |
| M10 | 1.5 | 17 | 23.0 | 11.0 | 9.6 | 1.5 |
| M12 | 1.75 | 19 | 26.5 | 13.0 | 11.5 | 1.8 |
| 型番 | 型番 | 型番 | |
|---|---|---|---|
| サイズ | 鉄三価クロメート | 鉄三価黒クロメート | SUS |
| M4 M5 M6 M8 M10 M12 |
WFLUN4 WFLUN5 WFLUN6 WFLUN8 WFLUN10 WFLUN12 |
BFLUN5 BFLUN6 BFLUN8 BFLUN12 |
3FLUN6 3FLUN8 3FLUN10 3FLUN12 |
その他規格あり
・フランジ付きUナットウィット
・フランジ付きUナット細目
・フランジ付きUナットUNC
・フランジ付きUナットUNF
・フランジ付きUナットセレート付き
お気軽にお問い合わせください
