十字穴付き皿小ねじ


名称
十字穴付き皿小ねじ
じゅうじあなつきさらこねじ
ジュウジアナツキサラコネジ
Cross-Recessed Ｆｌａｔ Head Machine Screws
埋头小螺丝


通称
サラ、＋サラ、＋皿小ねじ、＋Ｆ

●皿小ねじとは？

頭部を出っ張らせたくないとき、締結する部材と面一にしたいときに使います。ただし座面の円錐形に合わせた【ザグリ加工】をあらかじめ部材に施すことが必要です。この加工が不十分だと頭部が出っ張ってしまいます。【ザグリ加工】は【皿もみ】とも呼ばれます。

上面は平らなので、フラットとも言います。円錐部は９０度ですが、アメリカの規格では８０度です。ネジの頭は埋め込んで、表面を平らにしたい場合に利用します。注意したいのは、他の小ネジやボルトなどの頭のあるネジの寸法は首下からの長さなのですが皿頭の場合は全長、丸皿頭の場合は丸みを除いた皿部の最大径から端までが長さとなります。

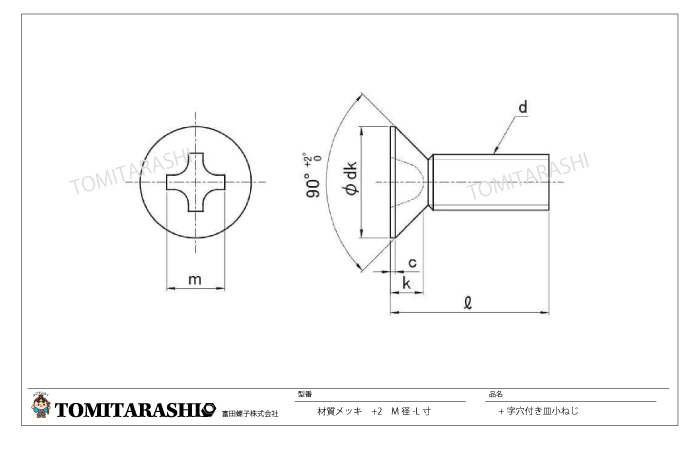

図面

規格

ねじの呼び ピッチ 十字穴
番号		 ｄｋ ｋ ｃ ｍ 十字穴深さ
最大		 十字穴深さ
最小
M2
M2.3
M2.5
M2.6
M3
M3.5
M4
M5
M6
M8
M10
M12
M16
 0.4
0.4
0.45
0.45
0.5
0.6
0.7
0.8
1
1.25
1.5
1.75
2.0		 1
1
1
1
2
2
2
2
3
3
4
4
4		 4
4.6
5
5.2
6
7
8
10
12
16
20
24
30		 1.2
1.35
1.45
1.5
1.75
2
2.3
2.8
3.4
4.4
5.7
6.7
7.7		 0.2
0.2
0.2
0.2
0.25
0.25
0.3
0.3
0.4
0.4
0.7
0.5
-		 2.2
2.4
2.6
2.6
3.6
4.1
4.5
5.1
6.7
8.4
10
10
-		 1.01
1.21
1.42
1.42
1.43
1.93
2.33
2.93
3.26
4.96
5.95
6.25
-		 0.65
0.85
1.05
1.05
0.91
0.4
1.79
2.38
2.7
4.36
5.15
5.25
-

※基準寸法を記載

●皿小ねじラインナップ

M2~M12

NEW　皿小ねじM10,M12,M16ラインナップ拡大中！！

材質：鉄　　表面処理：三価クロメート

型番 サイズ
M10		 型番 サイズ
M12		 型番 サイズ
M16
W+210-12
W+210-14
W+210-15
W+210-16
W+210-20
W+210-25
W+210-30
W+210-35
W+210-40
W+210-45
W+210-50
W+210-55
W+210-60
W+210-65
W+210-70
W+210-75
W+210-80
W+210-85
W+210-90
W+210-95
W+210-100
W+210-110
W+210-120
W+210-130
W+210-140
W+210-150
W+210-160
W+210-170
W+210-180
W+210-190
W+210-200
W+210-230
W+210-250
 M10×12
M10×14
M10×15
M10×16
M10×20
M10×25
M10×30
M10×35
M10×40
M10×45
M10×50
M10×55
M10×60
M10×65
M10×70
M10×75
M10×80
M10×85
M10×90
M10×95
M10×100
M10×110
M10×120
M10×130
M10×140
M10×150
M10×160
M10×170
M10×180
M10×190
M10×200
M10×230
M10×250
 W+212-20
W+212-25
W+212-30
W+212-35
W+212-40
W+212-45
W+212-50
W+212-55
W+212-60
W+212-65
W+212-70
W+212-75
W+212-80
W+212-85
W+212-90
W+212-95
W+212-100
W+212-110
W+212-120
W+212-130
W+212-140
W+212-150











 M12×20
M12×25
M12×30
M12×35
M12×40
M12×45
M12×50
M12×55
M12×60
M12×65
M12×70
M12×75
M12×80
M12×85
M12×90
M12×95
M12×100
M12×110
M12×120
M12×130
M12×140
M12×150











 W+216-25
W+216-30
W+216-35
W+216-40
W+216-45
W+216-50
W+216-55
W+216-60
W+216-65
W+216-70
W+216-75
W+216-80
W+216-90
W+216-100
W+216-110
W+216-120
W+216-130
W+216-140
W+216-150














 M16×25
M16×30
M16×35
M16×40
M16×45
M16×50
M16×55
M16×60
M16×65
M16×70
M16×75
M16×80
M16×90
M16×100
M16×110
M16×120
M16×130
M16×140
M16×150














お気軽にお問い合わせください！

●材質

鉄
ステンレス
アルミ
チタン
SUS316L
SUS430
マグネシウム
A-600（インコネル600相当材）
SF-160

材質特集ページLINK


●メッキ

生地
ユニクロ
クロメート
三価クロメート
三価黒色クロメート
ニッケル
クローム
ブロンズ
ステン黒染め（SUSBK)
黒クロメート
パーカー
ドブ
ステンコート
ダクロ
BSNI（真鍮）
スズコバルト
黒ニッケル
ノンクロムホワイト
ノンクロムブラック
ゼロクロムS
ゼロクロムｓｂ
塗装　ホワイト・ブラック　　　など

●使用用途

ドア（ちょうつがいで止まっている箇所）
コンセントのプレート
窓のかぎ部分の固定
　など
