平ライナー
テーパーライナー
高さ調整ライナー
高さの調整や隙間埋めに最適！！機械設置時の「水平精度」をサポート！！
ライナーとは？
ライナーとは、鉄・ステンレスなどの板材で、機械や設備を設置する際に水平（レベル）を微調整するために使われます。高さ調整ライナーなどとも呼びます。
主に床とのバランスをとるために、厚みの違う板を出し入れし床とのバランスをとったり、凸凹した設置面の安定などに使用されます。
ライナーの主な種類
- 平ライナー
- テーパーライナー
- チョークライナー
- 馬蹄型ライナー
- 穴あきライナー
- ナット溶接付きライナー
- その他特注品も対応
ライナーの主な使用方法
- 機械の足元に複数枚のライナーを挟み込んで調整します。

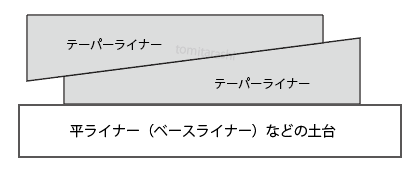

- テーパーライナーは2枚重ねて、ずらして高さを細かく調整が可能です。

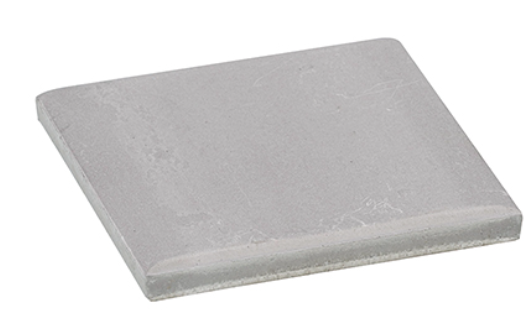

平ライナーとは？
主に正方形や長方形をした鉄・ステンレスなどの板材です。
各種サイズをご用意しておりますので、急な高さ調整が必要となった場合や、
設計上問題なかったが、組立時に高さの調整が必要となった場合などにも対応が可能です。

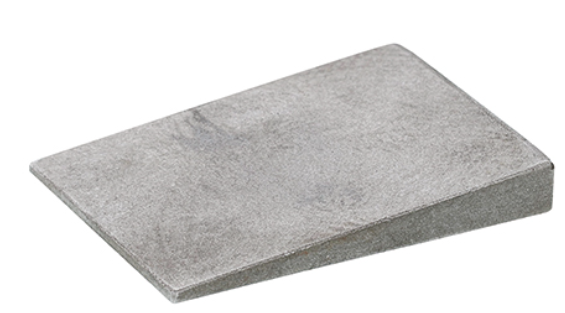

テーパーライナーとは？
テーパーライナーとは、片面が斜めに加工されているライナーです。主に 2枚1組で使用します。
斜めに加工されているため、ずらし方で高さの微調整ができます。
※「レベル調整材」「スペーサー」「シムライナー」とも呼ばれます。
材質
・鉄
・ステンレス
ライナー規格表 図面・型番
トミタラシでは平ライナー・テーパーライナー各種ラインナップ拡大中です！
建築現場や設備施工時の急な困ったに対応いたします！！
単位mm

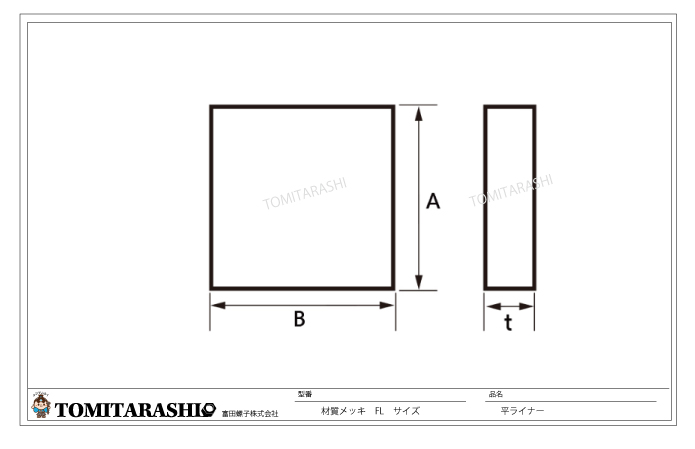

●平ライナー規格表
| 鉄 生地製 | |||
|---|---|---|---|
| 型番 | A | B | 板厚t |
| 10FL3232-1 10FL3232-2.3 10FL3232-4.5 10FL5050-1 10FL5050-1.6 10FL5050-2.3 10FL5050-3 10FL5050-3.3 10FL5050-4.5 10FL5050-12 10FL50100-0.5 10FL50100-1 10FL50100-2.3 10FL50100-3 10FL50100-4.5 10FL50100-6 10FL50100-9 10FL50100-12 10FL50100-16 10FL50100-19 10FL50100-22 10FL50100-25 10FL50100-32 10FL75150-4.5 10FL75150-6 10FL75150-9 10FL75150-12 10FL75150-16 10FL75150-19 10FL100100-0.5 10FL100100-1 10FL100100-2.3 10FL100100-3 |
32 32 32 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 75 75 75 75 75 75 100 100 100 100 |
32 32 32 50 50 50 50 50 50 50 100 100 100 100 100 100 100 100 100 100 100 100 100 150 150 150 150 150 150 100 100 100 100 |
1.0 2.3 4.5 1.0 1.6 2.3 3.0 3.2 4.5 12.0 0.5 1.0 2.3 3.0 4.5 6.0 9.0 12.0 16.0 19.0 22.0 25.0 32.0 4.5 6.0 9.0 12.0 16.0 19.0 0.5 1.0 2.3 3.0 |
| SUS 生地製 | |||
| 型番 | A | B | 板厚t |
| 3FL3030-0.5 3FL3030-1 3FL3030-2 3FL3030-3 3FL3030-5 3FL4040-1 3FL4040-2 3FL4040-3 3FL4070-1 3FL4070-2 3FL4070-3 3FL5050-0.5 3FL5050-1 3FL5050-1.5 3FL5050-2 3FL5050-3 3FL5050-5 3FL5050-6 3FL5050-9 3FL50100-0.5 3FL50100-1 3FL50100-1.2 3FL50100-1.5 3FL50100-2 3FL50100-2.5 3FL50100-3 3FL50100-4 3FL50100-5 3FL50100-6 3FL50100-9 3FL75150-3 3FL75150-4 3FL75150-5 3FL75150-6 3FL75150-9 3FL100100-1 3FL100100-2 3FL100100-3 3FL100100-4 3FL100100-5 3FL100100-6 3FL100100-9 3FL100150-1 3FL100150-2 3FL100150-3 3FL100150-4 3FL100150-5 3FL100150-6 3FL100150-9 |
30 30 30 30 30 40 40 40 40 40 40 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 75 75 75 75 75 100 100 100 100 100 100 100 100 100 100 100 100 100 100 |
30 30 30 30 30 40 40 40 70 70 70 50 50 50 50 50 50 50 50 100 100 100 100 100 100 100 100 100 100 100 150 150 150 150 150 100 100 100 100 100 100 100 150 150 150 150 150 150 150 |
0.5 1.0 2.0 3.0 5.0 1.0 2.0 3.0 1.0 2.0 3.0 0.5 1.0 1.5 2.0 3.0 5.0 6.0 9.0 0.5 1.0 1.2 1.5 2.0 2.5 3.0 4.0 5.0 6.0 9.0 3.0 4.0 5.0 6.0 9.0 1.0 2.0 3.0 4.0 5.0 6.0 9.0 1.0 2.0 3.0 4.0 5.0 6.0 9.0 |

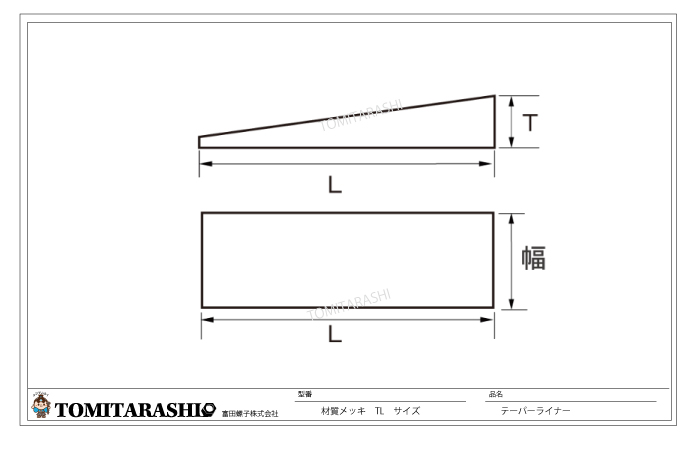

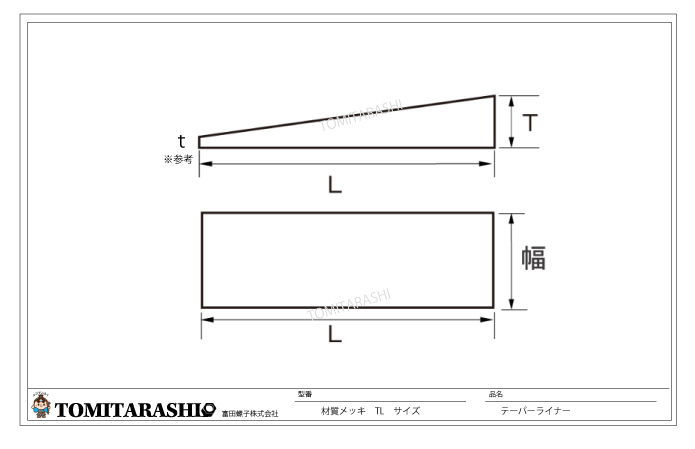

●テーパーライナー規格表
| 鉄 生地製 | |||
|---|---|---|---|
| 型番 | 幅 | L | T |
| 10TL3850-6 10TL3865-6 10TL3875-6 10TL38100-6 10TL3850-9 10TL3865-9 10TL3875-9 10TL38100-9 10TL5065-6 10TL5075-6 10TL5080-6 10TL50100-6 10TL50125-6 10TL5065-9 10TL5075-9 10TL50100-9 10TL50125-9 10TL50150-9 10TL75150-9 10TL75150-12 |
38 38 38 38 38 38 38 38 50 50 50 50 50 50 50 50 50 50 75 75 |
50 65 75 100 50 65 75 100 65 75 80 100 125 65 75 100 125 150 150 150 |
6 6 6 6 9 9 9 9 6 6 6 6 6 9 9 9 9 9 9 12 |
| SUS 生地製 | |||
| 型番 | 幅 | L | T |
| 3TL5065-6 3TL5075-6 3TL5080-6 3TL50100-6 3TL50125-6 3TL50100-9 |
50 50 50 50 50 50 |
65 75 80 100 125 100 |
6 6 6 6 6 9 |
