ボルト余長ダブルナットカバー内ねじ付き エラストマー【TPE】製
型番：PCA8W
ボルト余長ダブルナットカバー内ねじ付きとは？

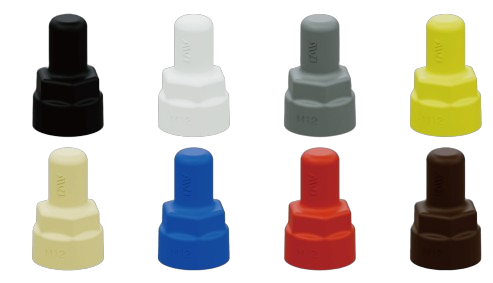

＜特徴＞ボルトの余長とナット2個を同時にカバー！
防錆効果あり！内ねじ付きでさらに取れにくくフィット！！下向きのボルトにも装着可能！
「ワンプッシュ」取り付けで工数削減
＜特長＞外観装飾・怪我防止の保護・防水・防錆に！
＜サイズ＞M10,12,16,20,22,W3/8,W1/2
＜耐熱温度＞-60℃～98℃
＜材質＞エラストマー【TPE】
＜色＞黒・白・グレー・アイボリー・イエロー・レッド・ブルー・ブラウン
※屋外では黒色の使用を推奨
図面規格
単位：ｍｍ
| サイズ | A | φB | φB' | H' | H” | H1 | H2 | H3 |
ｔ |
|---|---|---|---|---|---|---|---|---|---|
| M10 | 17 | 20.5 | 23.1 | 31 | 32.5 | 15 | 7 | 9 | 1.3 |
| M12 | 19 | 23 | 26 | 40 | 42 | 20 | 9 | 11 | 1.5 |
| M16 | 24 | 28.8 | 32.8 | 51 | 53 | 25 | 12 | 14 | 2.0 |
| M20 | 30 | 35.9 | 39.9 | 62 | 64 | 30 | 15 | 17 | 2.0 |
| M22 | 32 | 38.4 | 43.4 | 76 | 78.5 | 40 | 17 | 19 | 2.5 |
| W3/8 | 17 | 20.5 | 23.1 | 31 | 32.5 | 15 | 7 | 9 | 1.3 |
| W1/2 | 21 | 25.3 | 28.3 | 40 | 42 | 20 | 9 | 11 | 1.5 |
ラインナップ型番
| 型番（色別） | ||||
|---|---|---|---|---|
| サイズ | 黒 | グレー | 白 | アイボリー |
| M10 M12 M16 M20 M22 W3/8 W1/2 |
PCA8WB10A PCA8WB12A PCA8WB16A PCA8WB20A PCA8WB22A PCA8WB3/8A PCA8WB1/2A |
PCA8WG10A PCA8WG12A PCA8WG16A PCA8WG20A PCA8WG22A PCA8WG3/8A PCA8WG1/2A |
PCA8WW10A PCA8WW12A PCA8WW16A PCA8WW20A PCA8WW22A PCA8WW3/8A PCA8WW1/2A |
PCA8WI10A PCA8WI12A PCA8WI16A PCA8WI20A PCA8WI22A PCA8WI3/8A PCA8WI1/2A |
| 型番（色別） | ||||
|---|---|---|---|---|
| サイズ | イエロー | レッド | ブルー | ブラウン |
| M10 M12 M16 M20 M22 W3/8 W1/2 |
PCA8WY10A PCA8WY12A PCA8WY16A PCA8WY20A PCA8WY22A PCA8WY3/8A PCA8WY1/2A |
PCA8WR10A PCA8WR12A PCA8WR16A PCA8WR20A PCA8WR22A PCA8WR3/8A PCA8WR1/2A |
PCA8WBL10A PCA8WBL12A PCA8WBL16A PCA8WBL20A PCA8WBL22A PCA8WBL3/8A PCA8WBL1/2A |
PCA8WBR10A PCA8WBR12A PCA8WBR16A PCA8WBR20A PCA8WBR22A PCA8WBR3/8A PCA8WBR1/2A |
※サイズにより製作品となる場合がございます。まずはお問い合わせください
