ボルト余長ダブルナットカバー（座金対応）内ねじ付き
エラストマー製【TPE】
型番：PCB20W
ボルト余長ダブルナットカバー（座金対応）内ねじ付き
エラストマー製【TPE】とは？
＜特徴＞ボルトの余長とナット2個（ダブルナット）、座金（平ワッシャー）を同時にカバー！
防錆効果あり！内ねじ付きでさらに取れにくくフィット！！下向きのボルトにも装着可能！
「ワンプッシュ」取り付けで工数削減
※キャップ内及びキャップ縁を充填剤にてコーキング処理することで、防水処理も可能。
（防水効果を特に必要とする使用には、PCB15Sを推奨します。）
＜耐熱温度＞-60℃～98℃
＜材質＞エラストマー【TPE】
＜色＞黒・白・グレー・アイボリー・イエロー・レッド・ブルー・ブラウン
※アイボリー・レッド・ブルー・ブラウンは受注生産です。納期要ご相談にて
※屋外では黒色の使用を推奨
エラストマー【TPE】とは？
エラストマー（TPE）とは、Thermoplastic Elastomersの略で、ゴムのように弾性をもつ柔らかい高分子の素材・材料です。安定した製品形状が可能で、常用可能温度が98℃以内と安全性も高いです。
使用温度：98℃以内

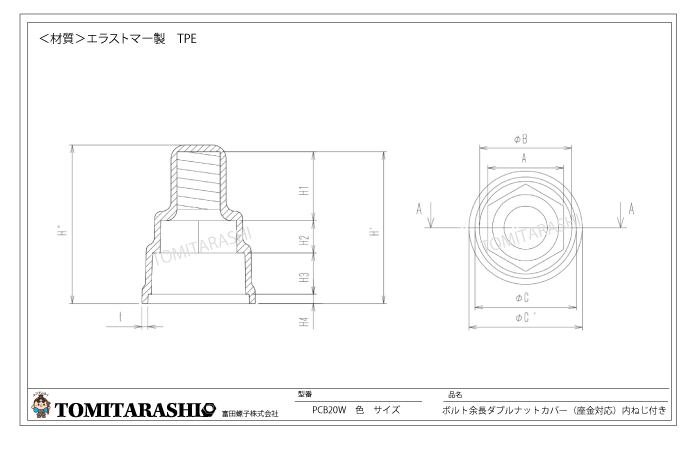

図面規格
単位：ｍｍ
| サイズ | A | φB | φC | φC' | H1 |
H2 |
H3 |
H4 |
H' | H'' | t |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M10 M12 M16 M20 M22 W3/8 W1/2 |
17 19 24 30 32 17 21 |
20.5 23 28.8 35.9 38.4 20.5 25.3 |
22.1 26.1 32.1 40.1 44.1 25.1 32.1 |
24.7 29.1 36.1 44.1 49.1 27.7 35.1 |
15 20 25 30 40 15 20 |
7 9 12 15 17 7 9 |
9 11 14 17 19 9 11 |
2 3 3 4 4 3 3 |
33 43 54 66 80 34 43 |
34.5 45 56 68 82.5 35.5 45 |
1.3 1.5 2 2 2.5 1.3 1.5 |
ラインナップ型番
| 型番（色別） | ||||
|---|---|---|---|---|
| サイズ | 黒 | グレー | 白 | アイボリー |
| M10 M12 M16 M20 M22 W3/8 W1/2 |
PCB20WB10A PCB20WB12A PCB20WB16A PCB20WB20A PCB20WB22A PCB20WB3/8A PCB20WB1/2A |
PCB20WG10A PCB20WG12A PCB20WG16A PCB20WG20A PCB20WG22A PCB20WG3/8A PCB20WG1/2A |
PCB20WW10A PCB20WW12A PCB20WW16A PCB20WW20A PCB20WW22A PCB20WW3/8A PCB20WW1/2A |
PCB20WI10A PCB20WI12A PCB20WI16A PCB20WI20A PCB20WI22A PCB20WI3/8A PCB20WI1/2A |
| サイズ | イエロー | レッド | ブルー | ブラウン |
| M10 M12 M16 M20 M22 W3/8 W1/2 |
PCB20WY10A PCB20WY12A PCB20WY16A PCB20WY20A PCB20WY22A PCB20WY3/8A PCB20WY1/2A |
PCB20WR10A PCB20WR12A PCB20WR16A PCB20WR20A PCB20WR22A PCB20WR3/8A PCB20WR1/2A |
PCB20WBL10A PCB20WBL12A PCB20WBL16A PCB20WBL20A PCB20WBL22A PCB20WBL3/8A PCB20WBL1/2A |
PCB20WBR10A PCB20WBR12A PCB20WBR16A PCB20WBR20A PCB20WBR22A PCB20WBR3/8A PCB20WBR1/2A |
※サイズにより製作品となる場合がございます。まずはお問い合わせください
