L型アンカーボルト・ｌアンカー
オリジナルオーダー（特注製作品）
ご希望のなどに合わせて製作致します！！

L型アンカーボルト・ｌアンカー　オリジナル製作・加工

L型アンカーボルト・ｌアンカーとは？

L型アンカーボルトとは、L字型をしたアンカーボルトで、埋め込み一体方式アンカーボルトです。
土台である基礎のコンクリート打設に前もって埋め込み、構築物等を固定するために使用し、はずす目的のなく、強度が必要な箇所に使用するボルトです。

L型アンカーボルト・ｌアンカーの主な加工方法　（製作～出荷まで）

• 材料を必要な長さに切断する
• お客様の希望の長さで両端にネジ切り加工を行う
  （転造加工・切削加工にて）
• 必要に応じて先端形状の加工を行う
  （例：面取り加工、平先加工、R面取り加工、下削り加工など）
  ※JIS規格では、L形及びJ形のねじ先は、平先または丸先に面取りするものとし、
  　そのいずれかを必要とする場合には指定する。とされています
• お客様の希望の内寸法、芯々寸法に合わせて、曲げ加工を行う
  （ベンダー加工・プレス加工・三本ロール加工　等にて）
• 必要に応じて研磨処理、表面処理（メッキ処理）を施す
• 検品、出荷作業
  ※ご注文時のご依頼で、製品検査表やミルシートの提出も可能です。

L型アンカーボルト・ｌアンカー　オリジナル製作・加工
1本～かんたんお見積り！！

L型アンカーボルト・ｌアンカーのラインナップに無いサイズを1本～製作致します。
お客様のご希望に合わせて各寸法を設定し製作可能です！！
まずは簡単お見積り図面へ必要事項を記載しMAILまたはFAXにてお送りください！！

ワンサイズをお見積り	複数サイズをお見積り

※1　胴細：軸がネジ部より細い(コスト〇)　 　　　　
　　 胴太：軸がネジと同じ太さで強度が強い
※2　荒先：ネジ先端が切断加工したまま(コスト〇)　　
　　 平先：ねじ先端を平面加工したもの

L型アンカーボルト・ｌアンカーの曲げ加工　製作実績

製作対応サイズ

鉄筋ベンダー　　　　　

　3Φ～20Φ程度
　【曲げ】

プレス・パワープレス　

　2Φ～16Φ程度
　【曲げ・穴あけ・潰し・切断】

NCベンダー　　　　　　

　2Φ~15Φ程度
　【曲げ】

転造盤　　　　　　　　

　M2/M2.5/M3/M3.5/M4/M5/M6/M7/M8/M10/M12/M14/M16/M18/M20/M24
　ミリ（細目）、ウィット3/16,1/4,5/16,3/8,7/16,1/2,5/8,3/4、ユニファイ
　にも対応可能です
　　　　　【ネジ切・ローレット（ナーリング加工）】

ベンチレース・卓上旋盤　　　

　1Φ~20Φ程度
　【切削加工】

ターレット旋盤　　　　　　　

　4Φ～30Φ程度　
　【切削加工】

CNC旋盤・CNCタレット型旋盤

　1Φ~50Φ程度
【切削・穴あけ・タップ加工】

材質・表面処理

●材質●
SS400、SUS304、SUS316、SNR400B、SNR490B、S45C、SCM435　など

正材：φ9～φ64ほど
転下材：φ1.7～φ44.48ほど

●表面処理●
ユニクロ・三価クロメート・三価黒クロメート・溶融亜鉛めっき（ドブ）・ラフレ処理　など

Point　L型アンカーボルト・ｌアンカーの追加工も対応！！

L型アンカーボルト・ｌアンカーの曲げ加工と合わせて、ご希望の加工を追加工することも可能です。
追加工まで【おまとめオーダー】で納期の短縮+発注コスト削減に！！

主な追加工事例

穴加工　　　　

　ボール盤加工など

フライス加工　

　R直角加工など

工作加工　　　

　スリワリ加工、刻印、Dカット、Hカット　など

つぶし加工　　

　熱間加工、冷間加工　など

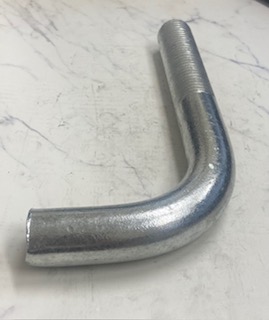

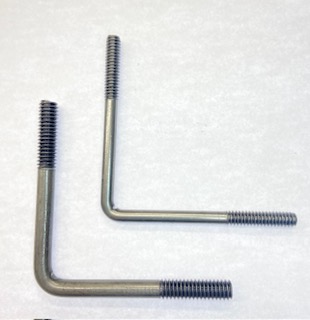

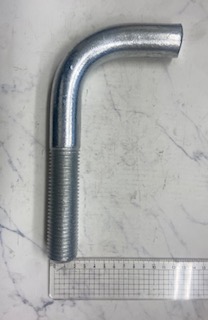

L型アンカーボルト・ｌアンカー製作事例

特殊サイズの L型アンカーボルト製作事例
