DMコート（ステンレス焼き付き防止コート）
かじり・焼付きを防止
日本水道協会検査合格品

SUS304六角ボルト・DMコート付六角ナットセット品
ラインナップ拡大中！

SUS304六角ボルト・DMコート付六角ナットセット品は
ステンレスの焼き付き防止策として、日本水道協会の検査に合格しております！！

DMコート（ステンレス焼き付き防止コート）とは？

ステンレス焼き付き防止コートとは

ステンレス焼き付き防止コートとは、ステンレスの熱膨張係数を下げ、焼き付きを防止するために、表面に潤滑被膜を施す処理です。焼き付き防止コートを施すだけで焼き付き防止（かじりつき防止）が可能なので、コストパフォーマンスが良くステンレス材によく用いられています。

DMコートとは

DMコートは、ステンレス焼き付き防止コートの中でも、日本水道協会の検査に合格した焼き付き防止コートです。日本水道協会の検査合格品が必要な箇所でもご使用いただけます！！

焼き付き防止、電蝕防止の効果を得ると共に、トルク係数を安定的に適正化せしめる蓚酸塩化被膜をベースとする二硫化モリブデン、フッ素系、樹脂などの固体潤滑剤を塗料化したコートです。

主な採用例：水道施設、一般プラント

日本水道協会検査合格品とは？

日本水道協会とは？

日本水道協会（公益社団法人 日本水道協会【JWWA】）とは、水道の普及とその健全な発達を図るための諸事業を行うことによって、公衆衛生の増進に寄与することを目的として設立された公益法人です。

日本水道協会検査合格品とは？

日本水道協会（公益社団法人 日本水道協会【JWWA】）が定めた、水道用品接合用、組立用ボルト及びナット類検査施工要項に準じた「焼き付き防止処理検査」に合格していることを示します。

検査基準

各々の水道用品規格に規定された接合用，組立用ボルト及びナット類による。 判定基準　検査の判定基準は，当該規格，要項の検査方法及び別表［不良の階級別欠点 及び判定基準］による。

焼き付き防止処理検査

●焼き付き防止処理検査　 ステンレス材料のボルト・ナットの焼き付き防止処理検査は，製品と同じ材料の M20のボルト又はナットに製品と同じ焼き付き防止処理を行い， a）～d）の条件を1サイクルとして5サイクル繰り返し，5回のナットの移動距離の最大値と最小値の差が5mm 以下であることを調べる。 検査は検査通則第3条～第7条による。 a）クッション材に当たるまでナットを手で締める。 b）190N・m のトルクまでナットを締め付ける。 c）トルクが加わり始めてから所定のトルクに達するまでのナットの移動距離を測定する。 d）クッション材から離れるまでナットをゆるめる。 なお，クッション材は，トルクが加わり始めてから b）のトルクに達するまでのナットの移動距離がおよそ10mm～20mmとなるものを用いる。 ●供試材　 同一焼き付き防止処理ごとに製品10,000本又はその端数を一組として製品と同一条件で製造した2本のボルト・ナットを用いて試験する。

参考：http://www.jwwa.or.jp/kensa/kensakitei_file/kensakitei_080.pdf

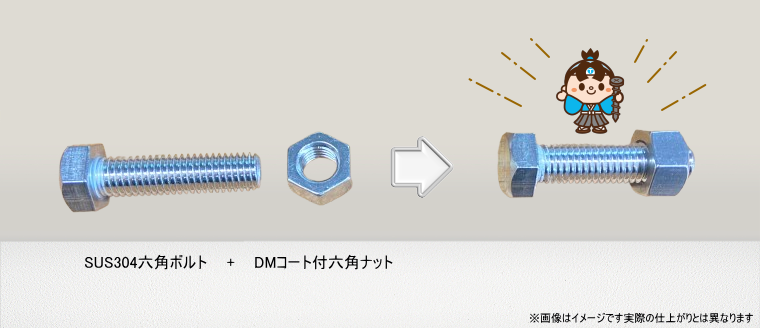

SUS304六角ボルト・DMコート付六角ナットセット品

SUS304六角ボルト・DMコート付六角ナットセット品は、SUS304六角ボルトに、DMコート済みのナットをセットした製品です。ボルトは従来のステンレスのままで十分効果を得られるので、安価にご提供可能です。

• SUS304六角ボルト×1
• DMコート付六角ナット×1

主な取り扱いサイズ

型番	サイズ
3DMS16-65 3DMS16-70 3DMS16-75 3DMS16-80 3DMS16-85 3DMS20-75 3DMS20-85 3DMS20-90 3DMS22-90 3DMS22-95 3DMS24-100 3DMS24-110 3DMS30-110 3DMS30-120 3DMS30-130 3DMS30-140	M16×65 M16×70 M16×75 M16×80 M16×85 M20×75 M20×85 M20×90 M22×90 M22×95 M24×100 M24×110 M30×110 M30×120 M30×130 M30×140

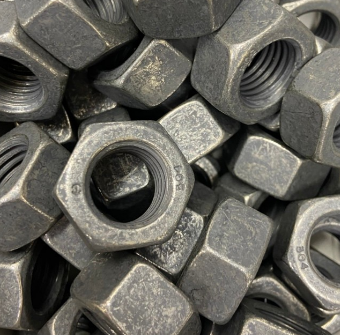

DMコート付六角ナットのみのお求めも可能です

主な取り扱いサイズ：M16，M20，M22，M24，M30

※同等品※
　KDCコートのお取り扱いもございます（M12，M16，M20，M22，M24，M30）

お気軽にお問い合わせください
