【ナイロック】Nylok®

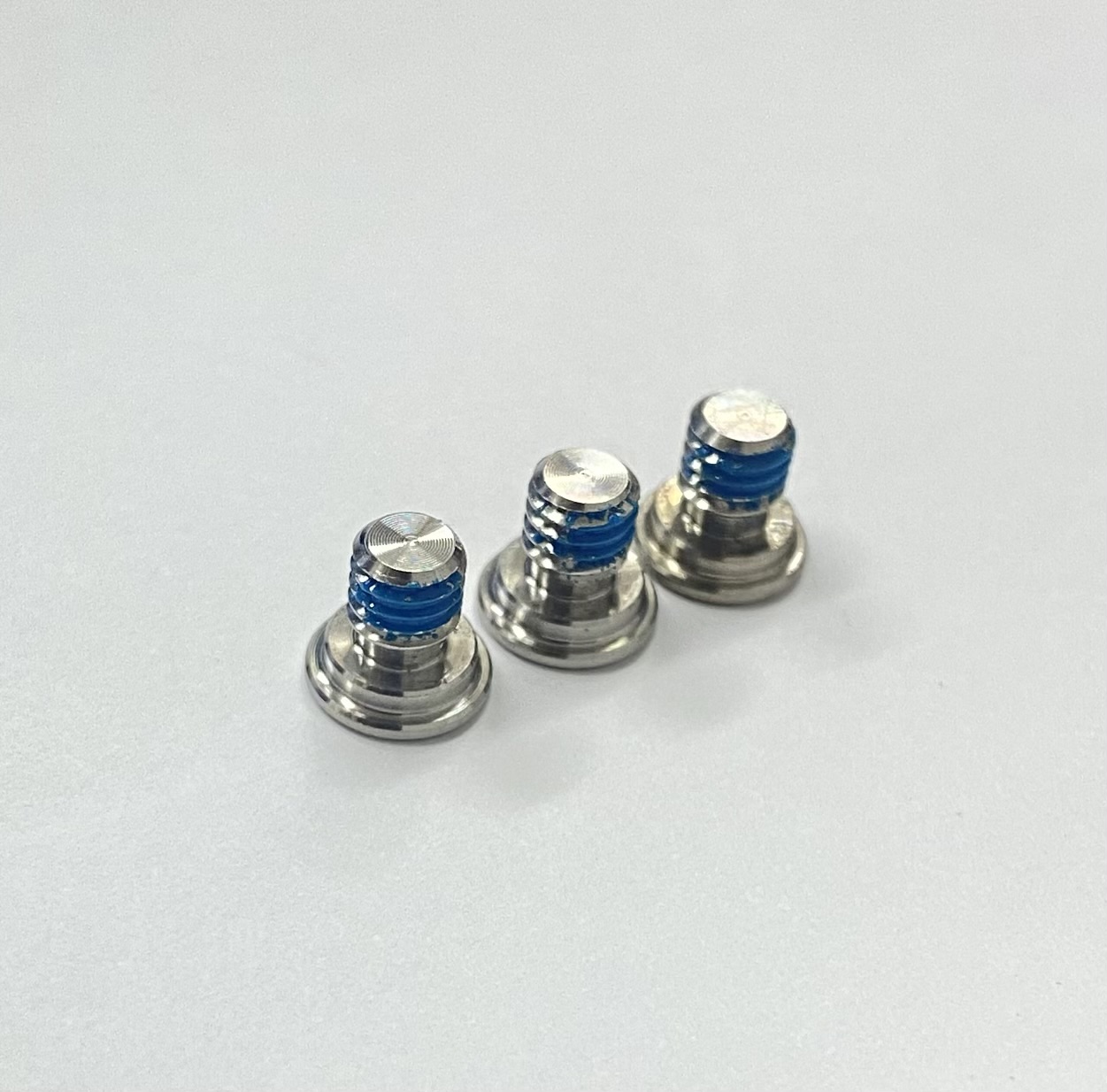

ねじの緩み止め加工ナイロック【Nylok】

ねじの緩み止め加工
ナイロック【Nylok】

目次
・ナイロックの三大特徴
・ナイロック®標準プリベイリングトルク値
・ナイロックの採用例
・ナイロック取り扱いラインナップ

ナイロックの三大特徴

1、世界に認められる実績

ナイロックは、NASAの人工衛星や世界を代表するメーカー各社の部品に採用されてきた実績があります。

世界初【フル・プリベイリングトルクタイプ】

ナイロック製品は厳格な検査で知られるMS及びNASにおいてもすでに承認を得ています。

認定米国軍事規格　Military 認定国際航空規格　Aerospaca
MS15984、MS18068、MS21095、MS51023
MS16997、MS18153、MS21096、MS51029
MS16998、MS18154、MS21097、MS51031
MS18063、MS21090、MS21098、MS51038
MS18064、MS21091、MS21099、MS51095
MS18065、MS21092、MS21262、MS51096
MS18066、MS21093、MS21295、MS51981
MS18067、MS21094、MS51021
 NAS662、NAS1635、NAS56100-5106、NAS6300-6320
NAS1081、NAS1741-1743、NAS5200-5206、NAS6403-6420
NAS1161-1168、NAS4104-4116、NAS5300-5306、NAS6500-6506
NAS1171-1178、NAS4204-4216、NAS5400-5406、NAS6604-6620
NAS1181-1188、NAS4303-4316、NAS5500-5506、NAS6704-6720
NAS1189-1191、NAS4400-4416、NAS5600-5606、NAS6804-6820
NAS1223-1235、NAS4500-4516、NAS5700-5706、NAS6900-6906
NAS1283、NAS4600-4616、NAS5800-5806
NAS1351-1352、NAS5000-5006、NAS6200-6220
上記以外にも、ナイロックはゼネラルモーターズ規格、フォード規格、クライスラー規格などの大企業の社内規格として正式に発行されています。また、UL認定の電気電子機器の緩み止めねじとして大量に採用されています。
2、強力なもどり止め効果

ナイロックが緩まない秘訣

ナイロックはねじ部の全ピッチでもどり止めを発揮します。
ナイロック加工されたねじを締め付けると、特殊ナイロンの強力な弾性反発力で、ナイロンの付着された反対側のネジ部全体に強力な摩擦接合力が生まれます。この摩擦接合力がナイロックが振動や衝撃に対して、恒久的なもどり止め効果を発揮する秘訣です。


ナイロックの特殊ナイロンはガソリンや油、溶剤にも負けません！！

●ナイロックに使用されるナイロンの性質●

  条件・単位     条件・単位
耐高熱温度 4.6KG/㎠ 170℃ 絶縁耐力 KV/ｍｍ 18
耐寒湿度   -60℃ 誘電率 1KHｚ 3.8
融点   250℃ 有機溶剤の影響 通常の溶剤に耐性あり
フェノール・蟻酸に浸される場合アリ
吸水率 24Hrs　1/2int 0.25％ 強・弱アルカリの影響 耐性あり
引張強度 KG/㎠ 650 強酸の影響 影響あり
弾性率 KG/㎠　乾燥時 20000 弱酸の影響 ナイロンのロン6・66より耐性あり
降伏点強さ KG/㎠　乾燥時 430 燃焼性 徐燃～自消
衝撃強さ IzodD　ft　1ｂ/in 1.8～1.9
硬度 ロックウェル R106~109



●ナイロックに使用のナイロンの耐環境性・耐薬品性●

種類 濃度％ 湿度
20℃/60℃		 種類 濃度％ 湿度
20℃/60℃
石油 飽和 ◎/◎ 合成洗剤   ◎/◎
ジーゼル油 飽和 ◎/◎ トリクロエチレン 100 △/×
ブレーキ油 飽和 ◎/◎ トルエン 100 ◎/〇
燃料油 飽和 ◎/◎ 硫黄 100 ◎/◎
水 飽和 ◎/◎ 塩酸 10 △/×
海水 飽和 ◎/◎ 尿素 飽和 ◎/◎
変圧機油 飽和 ◎/◎ 硫化水素 低 ◎/〇
アンモニア水 飽和 ◎/◎ メチールアルコール 50 ◎/◎
ベンゼン 100 ◎/◎ タイプライターター油   ◎/◎
苛性ソーダ 100 ◎/◎
硫酸 10
50		 〇/×
×/×

3、繰り返し使用可能
ナイロックは繰り返し使用の多い個所にも最適です！！
【六角ボルト(M8相当）の50回の繰り返しテスト】ナイロックは繰り返し使用の多い個所にも最適です！！【六角ボルト(M8相当）の50回の繰り返しテスト】

Point　ナイロック加工の強みはまだまだあります

ゆるまない調整ねじとしても

ナイロック加工ねじは、お客様のご指定個所に戻り止め加工を行うことが可能です！
特殊ナイロンの恒久的な弾性記憶能力が、ネジを常に調整位置に留めさせます。

軽い！錆びない！

ナイロック加工は、錆びないナイロンの利点を使いもどり止めを行っています。よって耐久性に信頼を置けます。また、相手ねじを傷つけないので、錆やめっき剥がれの心配もありません。製品の軽量化や耐候性の向上に役立ちます！！


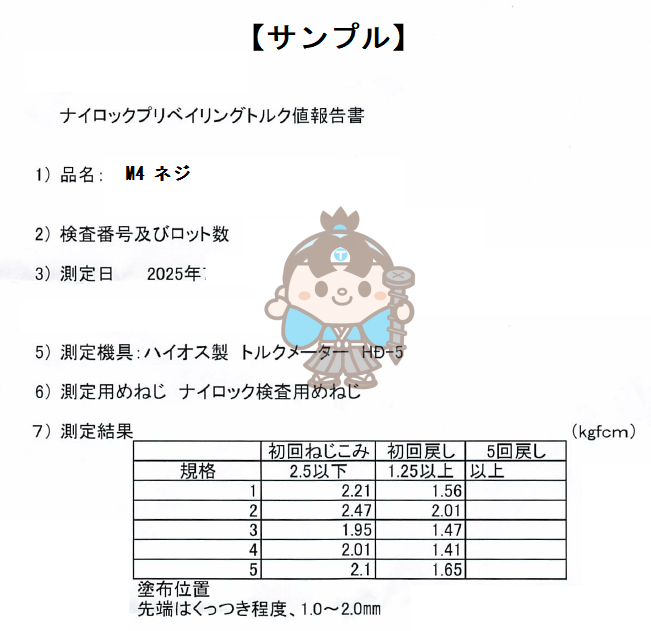

ナイロック®もどり止め加工ねじ製品の標準プリベイリングトルク値

座面摩擦によるもどり止め効果という不安定な数値ではなく、ナイロックはねじ部自身がもどり止め効果を発揮します。よってより信頼できる数値が提示可能です。

●ナイロック規格表1●　

呼び寸法 ねじ込み時
（最大プリベイリングトルク値）		 10回目戻し
（最小プリベイリングトルク値）
M1.6×0.35 1.02 0.04
M2×0.4 2.04 0.10
M2.2×0.45 2.30 0.20
M2.3×0.4 2.60 0.25
M2.5×0.45 4.08 0.30
M2.6×0.45 4.20 0.35
M3×0.5 6.12 0.60
M3.5×0.6 9.18 1.12

※小ねじの十字穴及びすりわり部の強度に従ってトルク地の変更が必要な場合は要相

●ナイロック規格表2●

ボルト用
呼び寸法		 締付荷重（ｋｇ）
強度5.8　強度8.8　強度9.8　強度10.9　強度12.9		 プリベイリングトルク値
ねじ込み時　初回戻し　5回目戻し
（最大）　　（最小）　　（最小）
M4×0.7 450　　　　400　　　438　　　563　　　635 12.50　　　　2.50　　　1.50
M5×0.8 405　　　　648　　　704　　　897　　　1020 23.50　　　　3.50　　　2.25
M6×1.0 584　　　　916　　　999　　　1224　　　1530 30.75　　　　4.50　　　3.00
M8×1.25 1060　　　1669　　　1835　　　2345　　2753 102.50　　　9.20　　　5.90
M10×1.5 1683　　　2645　　　2855　　　3671　　4283 143.00　　　17.50　　　10.00
M12×1.75 2447　　　3844　　　4181　　　5302　　6220 215.00　　　25.00　　　15.00
M14×2.0 3345　　　5244　　　5710　　　7342　　8565 306.00　　　35.00　　　22.50
M16×2.0 4568　　　7159　　　7750　　　9993　　11217 408.00　　　50.00　　　35.00
M20×2.5 7118　　　11217　　　12569　　15296　　18355 620.00　　　80.00　　　55.00
M24×3.0 10299　　　16315　　18109　　22433　　26512 918.00　　　130.00　　　85.00

※上記締付荷重値は各強度区分における保証荷重の75％となっています。

●ナイロック規格表3●

ナット用
呼び寸法		 締付荷重（ｋｇ）
強度5　強度9　強度10		 プリベイリングトルク値
強度区分5または9
ねじ込み時　初回戻し　5回目戻し
（最大）　　（最小）　　（最小）		 プリベイリングトルク値
強度区分10
ねじ込み時　初回戻し　5回目戻し
（最大）　　（最小）　　（最小）
M6 584　　999　　1274 30.00　　　　4.50　　　　3.00 40.00　　　5.50　　　4.00
M8 1060　　1815　　2325 60.00　　　　8.50　　　　6.00 80.00　　　11.50　　　8.00
M10 1683　　2886　　3681 105.00　　　15.25　　　　10.00 140.00　　　20.25　　　14.25
M12 2447　　4191　　5353 155.00　　　22.50　　　15.00 210.00　　　30.00　　　20.00
M14 3345　　5721　　7301 235.00　　　32.50　　　22.50 310.00　　　42.50　　　30.00
M16 4568　　7800　　9942 315.00　　　45.00　　　30.00 420.00　　　60.00　　　40.00
M20 7118　　11217　　15499 540.00　　　75.00　　　50.00 720.00　　　105.00　　　70.00
M24 10299　　16213　　22433 800.00　　　115.00　　　80.00 1060.00　　　150.00　　　105.00

※上記締付荷重値は使用雄ねじの各強度区分における保証荷重の75％となっています。
※特殊高級ナイロンの開発で上記規格の約200~300%増しのプリベイリングトルク値が可能となっています。詳しくはお問い合わせください。

ナイロック®塗布幅について

ご注文時に指定のない場合には、以下標準加工位置にて処理致します。

●標準のネジナイロック加工位置●

標準のネジナイロック加工位置

●特注対応可能●
ナイロックをねじ部に360°加工で確実なシーリング効果を発揮

ナイロック加工は、通常の塗布幅が90℃ですが、ねじ部に360°加工することも可能です。
360°塗布することで特殊ナイロンの復元弾性がより高まり、確実にシール効果を発揮します ！

通常、121℃（250℉）の湿度まで、液体や気体のシーリングを行います。

ナイロック採用事例

ナイロック【Nylok】

・自動車部品

・航空機

・電機、電子機器

・音響、映像機器

・OA,通信機器

・家庭電化製品　　　etc

ナイロック【Nylok】のことならトミタラシにお任せください！！

ナイロックの導入で、製品の軽量化・耐候性向上・作業性Up（接着剤の塗布作業・ナットの裏表の選別・座金の取り付け等すべて自動化作業）・トータルコストダウンを実現！！

ナイロック導入実績多数！！

ナイロックは様々な形状や材質に塗布可能です！
お気軽にお問い合わせください！！
