シールキャップボルト

シールキャップボルト

Soketcap head stainlesssteel with NBROring

水・油・空気の漏れにお困りの方必見！！
シールシリーズが漏れを防ぎます！！

バラ売り対応品

◎耐油性・◎耐熱性・◎耐候性

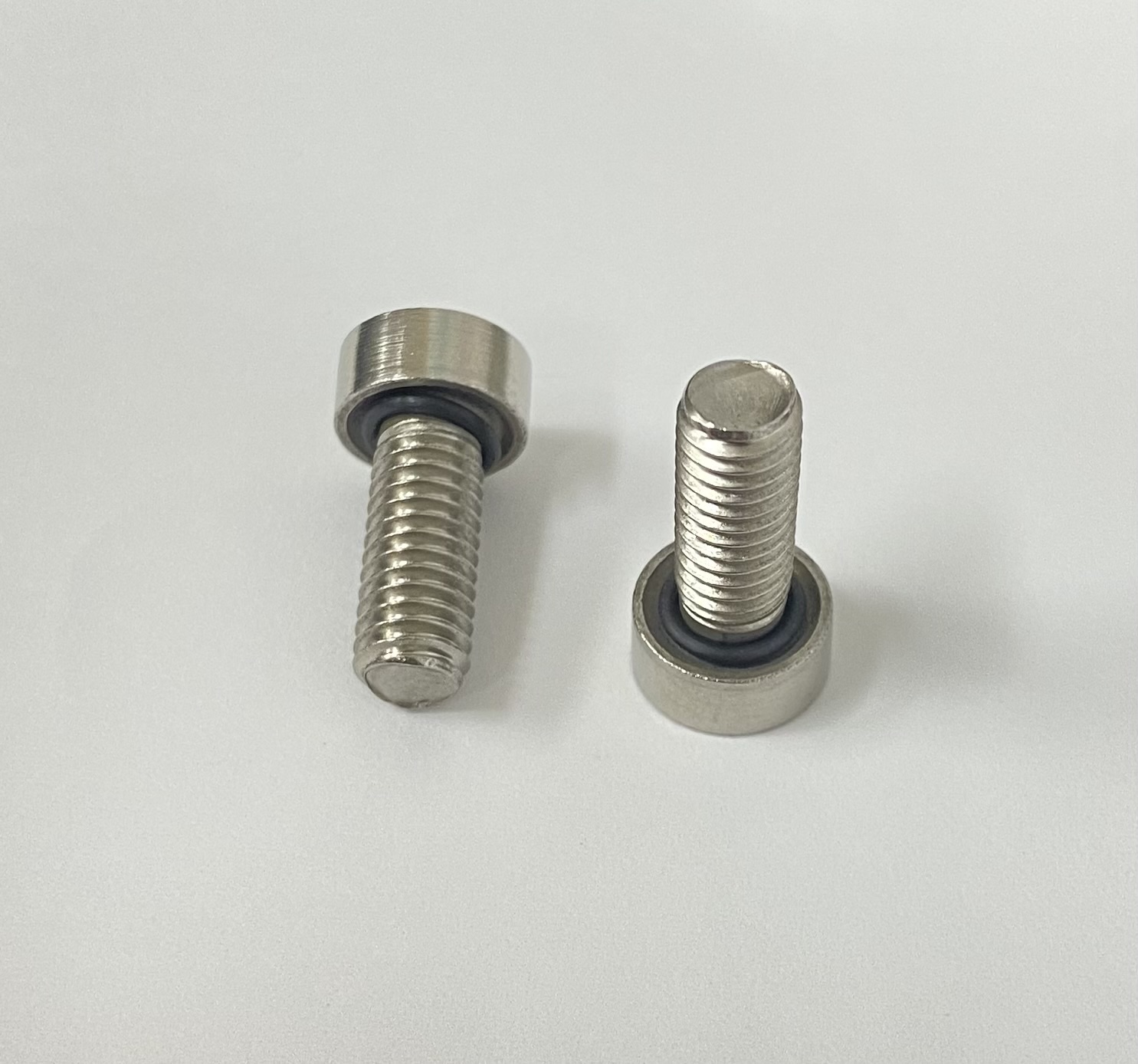

シールキャップボルトとは？

シールキャップボルトとは、六角穴付ボルト（CAP)へにゴムを組み込ませることで、水・油・空気の漏れを1本で防ぐ事ができる製品です。
ボルトとゴムが一体化しているため作業効率の向上が実現できます。また、頭部が小径の為、従来の六角ボルトタイプより小型化ができ、狭い場所での取付にも対応可能です。

材質

ビス部：SUS-XM7
シールド部：NBR（硬度７０⁰±5⁰）
別注可能：シリコン、フッ素ゴム、EPDM

仕様


  M3 M4 M5 M6 M8 M10
dk 5.5（+0-0.5） 7　（+0.2-0） 8.5（+0.2-0） 10（+0.3-0） 13（+0.3-0） 16（+0.3-0）
K 2.3（+0.2-0） 3.2（+0.2-0） 3.8（+0.2-0） 4.3（+0.2-0） 5.5（+0.2-0） 6(+0.2-0）
S 2 2.5 3 4 5 6

単位㎜

シールキャップボルト型番

ビス部：SUS-XM7
シールド部：NBR（硬度７０⁰±5⁰）

シールキャップボルト　型番 サイズ
3SC3-6
3SC3-8
3SC3-10
3SC3-12
3SC3-15
3SC3-20
3SC4-6
3SC4-8
3SC4-10
3SC4-12
3SC4-15
3SC4-20
3SC5-8
3SC5-10
3SC5-12
3SC5-15
3SC5-20
3SC6-10
3SC6-12
3SC6-15
3SC6-20
3SC6-25
3SC8-15
3SC8-20
3SC8-25
3SC8-30
3SC10-15
3SC10-20
3SC10-25
3SC10-30
 M3×6
M3×8
M3×10
M3×12
M3×15
M3×20
M4×6
M4×8
M4×10
M4×12
M4×15
M4×20
M5×8
M5×10
M5×12
M5×15
M5×20
M6×10
M6×12
M6×15
M6×20
M6×25
M8×15
M8×20
M8×25
M8×30
M10×15
M10×20
M10×25
M10×30

上記以外のサイズもお気軽にご相談ください
