ウエルドボルト　JIS規格品
溶接ボルト
3点突起付き

ウエルドボルト（溶接ボルト）とは？

ウエルドボルトは、頭部がフラットな円形状のボルトです。
最大の特徴は頭部裏面に3点の突起がついている点です。この突起は溶接時に非常に便利です。

専用機械により金属鋼板に、頭部裏面の突起を溶接することで、密着固定させます。
強固にボルトとナットを接合することが可能となります。

自動車板金、トラック向け、電化製品関係、建築関係など

JIS規格: ウエルドボルト（溶接ボルト）JIS規格品とは、
JISの規格書に準して製作されたウエルドボルト（溶接ボルト）を示します。
JIS B　1195　2015準拠

※現在、流通しているウエルドボルト（溶接ボルト）はJASO規格などがございます。
安心安全: 生地でも全数画像選別を実施！！
異品混入対策のために、全数検査納入されているお役様からも選ばれています！

・鉄生地
・鉄三価クロメート

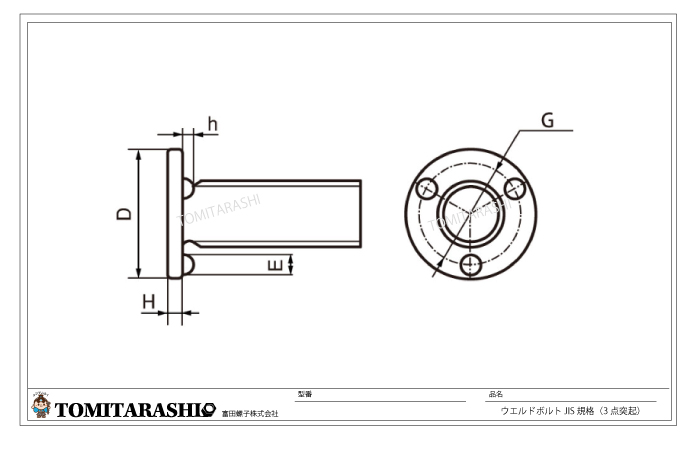

JIS B　1195　2015　抜粋

ねじの呼び径（並目）	突起数	頭部径D	頭高H	溶接突起部 E/h/G	（参考）相手板穴直径
M6 M8	3 3	14(±0.4） 18(±0.4）	2(±0.2） 2.5(±0.2）	2.5/0.8/11.5 3/0.8/15	7（+0.3） 9（+0.3）

L寸	M6	M8
10 12 14 15 16 18 20 22 25 30 35 40 45 50	◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯	◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
