ネジ山がつぶれない × 薄頭小ねじ

薄頭小ねじでの困りごと=カムアウトの発生&ねじ穴のつぶれ

QuaStix®
PTコネジが解決します!!

出っ張らないんです!!
【頭部の高さ】
通常のなべ小ねじの約1/3

★ワークに当たらない
★皿もみ加工が不要に
皿小ねじの代替品にもオススメ

QuaStix® リセス採用により
作業性・安全性・確実性の高い
ねじ締結が可能に!

【カムアウトしない】
円で構成されているため抜け勾配がない

【専用工具不要】
専用工具がなくても従来の十字穴ドライバーで開け閉め可能



【工数削減】【コスト削減】
頭が低いため皿グリ・落とし込みプレス不要に

PTコネジ
【オススメ代替案件・事例紹介】

皿ビス使用箇所の代替品として
お悩み:皿ビスを使用する際は皿もみが必要なため工数がかかってしまう。
    また設計上皿もみができなかったりやりにくい箇所がある。
改善案:PTコネジは頭が低いのでザグリ(皿もみ)加工をせず、そのまま使用可能
効果 :1か所あたり【工数6秒】のマイナスが実現(手加工)
6ロブの超極低頭の代替品として
お悩み:6ロブのネジは頭が舐めやすかった
改善案:PTコネジは特許技術採用で、6ロブ超極低頭と同じ頭部の高さながら、締付の際
    まったく舐めない(カムアウトしない)。
効果 :頭の低いねじはネジ山をつぶしてしまうと取り外す作業が大変なので、PTコネジの導入は
    大変喜ばれております。また、メッキも三価・三価黒など業界スタンダードなメッキを標準
    在庫にすることにより、コストダウンも可能となりました
なべ小ねじの代替品として
お悩み:なべ小ねじの頭部の出っ張りが気になる
    プレスで落とし込みを行っている箇所、ワークが当たってしまう箇所がある
改善案:PTコネジは頭部の高さがなべ小ねじの約1/3です
効果 :PTコネジに変えただけで、【出っ張らない・プレス不要・ワークに当たらない】
    すべてのお悩みを一気に解決

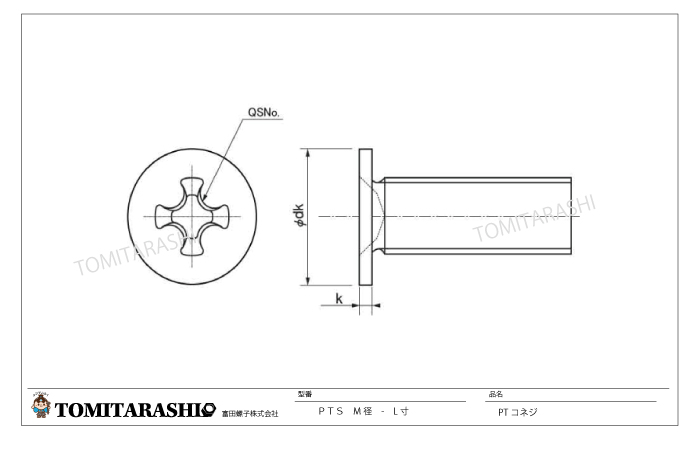

ラインナップ

呼び Dk 十字穴# QSB No
M2.6 5 0.6 1 QSB-1
M3 6 0.7 1 QSB-1
M4 8 0.9 2 QSB-2
M5 10 1.2 2 QSB-2

鉄・三価クロメート(白色)

WPTS M2.6 M3 M4 M5
L-4 WPTSM2.6-4 WPTSM3-4
L-5 WPTSM2.6-5 WPTSM3-5
L-6   WPTSM3-6 WPTSM4-6
L-8   WPTSM3-8 WPTSM4-8 WPTSM5-8
L-10   WPTSM3-10 WPTSM4-10 WPTSM5-10
L-12   WPTSM3-12 WPTSM4-12 WPTSM5-12
L-16     (WPTSM4-16)

SUS

3PTS M2.6 M3 M4 M5
L-5   3PTSM3-5
L-6   3PTSM3-6 3PTSM4-6
L-8   3PTSM3-8 3PTSM4-8
L-10   3PTSM3-10 3PTSM4-10 3PTSM5-10

★受注生産可能品:三価黒色クロメート、SUS黒、SUSブロンズ

専用ビット

M2.6
M3
QSB-1
M4
M5
QSB-2

QuaStix® とは??

カムアウトしない十字穴

  • 荷重0でもカムアウトしない(専用ビットを使用の場合)
  • 市販の十字穴ビットも使える
      一般的なビットでも取り外しや締め直しが可能
  • ビットとの付着性が良い
      リセスに密着するため、付着性が向上し作業性がUP

  リセス:#1 材質:SWCH12A 回転数:100rpm
  それぞれPHビット・QHビットを使用

お気軽にお問い合わせください。

※QuaStix®はオーエスジー(株)の登録商標です
