打ち込み鋲

打ち込み鋲
パーカー鋲

打込み鋲 パーカー鋲 パーカーリベット スクリューリベット 打ち込みねじ

大まかな螺旋をもったリベットで、指定の下穴に、叩き込むだけで固定されるリベットです
ネームプレートの取り付けに、とても便利で簡単なリべットです。

耐食性、耐熱性◎

●材質

・鉄（SWRM6~12)

・黄銅（CW2700W~TBSW）

・ｽﾃﾝﾚｽ（18-8ステンレス）

●表面処理

・生地

・三価クロメート

・三価黒クロメート

・ニッケル

・クローム

・BS真鍮

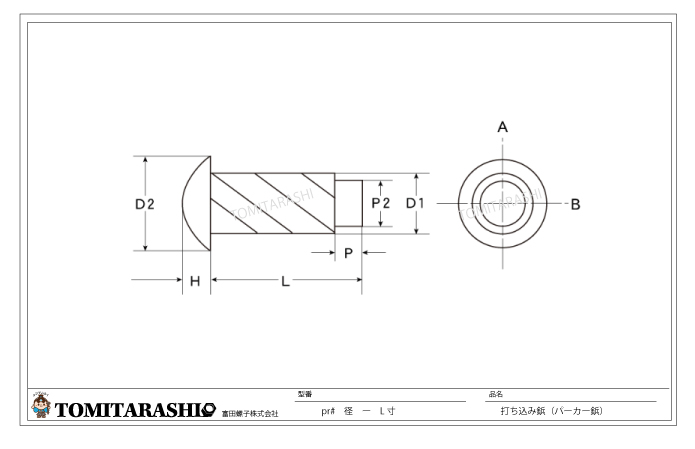

●図面

●サイズ表

サイズ ねじ径
（D1）
 頭部径
（D2）		 頭部高
（H)
 首下長さ
(L)		 先端ガイド径
(P1)		 ドリル
穴径
No.00＊1/8（3） 1.55 2.6 1.0 3.2 1.25 1.4
No.00＊3/16(5) 1.55 2.6 1.0 4.8 1.25 1.4
No.00＊1/4(6) 1.55 2.6 1.0 6.4 1.25 1.4
No.0＊1/8 1.85 3.2 1.1 3.2 1.52 1.6
No.0＊3/16 1.85 3.2 1.1 4.8 1.52 1.6
No.0＊1/4 1.85 3.2 1.1 6.4 1.52 1.6
No.1＊1/8 2.05 3.6 1.3 3.2 1.65 1.7
No.1＊3/16 2.05 3.6 1.3 4.8 1.65 1.7
No.1＊1/4 2.05 3.6 1.3 6.4 1.65 1.7
No.2＊1/8 2.49 4.3 1.5 3.2 2.13 2.2
No.2＊3/16 2.49 4.3 1.5 4.8 2.13 2.2
No.2＊1/4 2.49 4.3 1.5 6.4 2.13 2.2
No.2＊5/16（8） 2.49 4.3 1.5 8.0 2.13 2.2
No.4＊3/16 2.90 5.3 1.8 4.8 2.40 2.6
No.4＊1/4 2.90 5.3 1.8 6.4 2.40 2.6
No.4＊5/16 2.90 5.3 1.8 8.0 2.40 2.6
No.4＊3/8（10） 2.90 5.3 1.8 9.5 2.40 2.6
No.6＊3/16 3.51 6.2 2.2 4.8 2.90 3.1
No.6＊1/4 3.51 6.2 2.2 6.4 2.90 3.1
No.6＊5/16 3.51 6.2 2.2 8.0 2.90 3.1
No.6＊3/8 3.51 6.2 2.2 9.5 2.90 3.1
No.6＊1/2（12） 3.51 6.2 2.2 12.7 2.90 3.1

※案内長さ　P=（0.5～0.8）×P1

サイズはインチ系のみです。
上表(　)内はミリ換算

パーカー鋲ラインナップ型番

ステンレス生地 黄銅ニッケルメッキ 鉄三価クロメート
3pr#00-3.2
3pr#00-4.8
3pr#00-6.4
3pr#0-3.2
3pr#0-4.8
3pr#0-6.4
3pr#1-3.2
3pr#1-4.8
3pr#1-6.4
3pr#2-3.2
3pr#2-4.8
3pr#2-6.4
3pr#2-8.0
3pr#4-4.8
3pr#4-4.6
3pr#4-8
3pr#4-9.5
3pr#6-4.8
3pr#6-6.4
3pr#6-8
3pr#6-9.5
3pr#6-12.7
 2pr#00-3.2
2pr#00-4.8
2pr#00-6.4
2pr#0-3.2
2pr#0-4.8
2pr#0-6.4
2pr#1-3.2
2pr#1-4.8
2pr#1-6.4
2pr#2-3.2
2pr#2-4.8
2pr#2-6.4
2pr#2-8.0
2pr#4-4.8
2pr#4-6.4
2pr#4-8
2pr#4-9.5
2pr#6-4.8
2pr#6-6.4
2pr#6-8
2pr#6-9.5
2pr#6-12.7
 wpr#00-6.4
wpr#0-3.2
wpr#0-4.8
wpr#0-6.4
wpr#0-8
wpr#1-3.2
wpr#1-4.8
wpr#1-6.4
wpr#2-3.2
wpr#2-4.8
wpr#2-6.4
wpr#2-8
wpr#4-4.8
wpr#4-6.4
wpr#4-8
wpr#4-9.5
wpr#6-4.8
wpr#6-6.4
wpr#6-8
wpr#6-12.7


上記以外のサイズ、材質表面処理もお気軽にお問い合わせください！
